Подробная информация о продукте:
|
| Состояние: | NIB и использованный | Ветвь: | Сиско. |
|---|---|---|---|
| Uplink: | 4x SFP/SFP+ | Количество маршрутов: | 64K для IPv4, 32K для IPv6 |
| Пропускная способность на слот: | 48 Гбит/с | Процессор: | Четырехъядерное; 1,8 ГГц |
| Выделить: | Карты интерфейса Cisco,Модуль СПЫ Cisco |
||

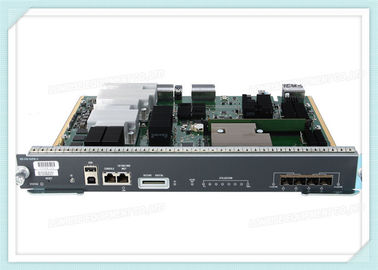

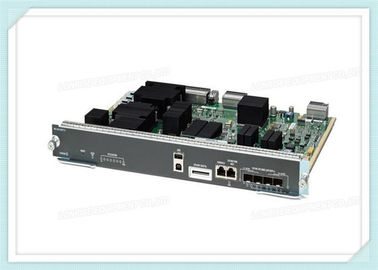

Лидерство Cisco в безграничных сетях расширяется важными функциями: Cisco TrustSec®, Cisco MultiGig, гибкий NetFlow, Cisco EnergyWise®, Cisco UPoE и многие другие улучшения функций, предлагаемые Cisco Catalyst 4500E Supervisor Engine 8L-E. Backward and forward compatibility with most existing Cisco Catalyst 4500E line cards and power supplies helps assure deeper customer satisfaction with an industry-leading investment protection architectureCisco Catalyst Supervisor Engine 8L-E поддерживается в шасси Cisco Catalyst 4500 E-Series.
|
WS-X45-SUP8L-E= Спецификация |
|
|
Особенность |
|
|
STATUS LED |
Светодиод состояния указывает текущее состояние двигателя контроля и текущее состояние программного обеспечения. |
|
переключатель RESET (отключен) |
Для сброса и перезапуска переключателя используется переключатель RESET. |
|
Сочетание UID LED и выключателя |
Синий светодиод можно включить, нажав на UID на передней панели или через программное обеспечение. Основная цель светодиода-маяка заключается в том, чтобы позволить идентификацию с удаленного места во время настройки или устранения неполадок. Возможность включить/выключить светодиод, нажав на переключатель, позволяет пройти на другую сторону полностью заполненной стойки и определить переключатель.Нажатие на синий светодиодный переключатель отключает светодиодный маячок. |
|
Порты USB |
Поддерживаются порты USB. |
|
Консольный порт (соединитель RJ-45) |
Это порт 10/100/1000, который использует разъем RJ-45. Консольный порт позволяет получить доступ к коммутатору либо локально (с консольным терминалом), либо через модем (удалённо).В порте есть разъем RJ-45. Порт консоли позволяет выполнять следующие функции: Конфигурировать переключатель с CLI Отслеживать сетевую статистику и ошибки Конфигурировать параметры агента SNMP |
|
Порт 10/100/1000 MGT (соединитель RJ-45) |
Порт управления Ethernet - это хост-порт 3-го уровня, к которому можно подключить ПК. Для управления сетью можно использовать порт управления Ethernet вместо порта консоли коммутатора.При управлении переключателем, подключить ПК к портам управления Ethernet на коммутаторе Catalyst 4500 серии E. |
|
LINK LED (порт управления) |
Порт 10/100/1000 MGT имеет связующий светодиод. |
|
Слот SECURE DIGITAL |
Стандартный интерфейс для карт памяти Secure Data (SD) установлен на передней панели. |
|
Светодиод SD |
Светодиод SD указывает текущее состояние слота для SD-карты памяти. |
|
Активный светодиод SUP |
Светодиод активного двигателя-начальника указывает, активный ли двигатель-начальника или в режиме ожидания в конфигурациях избыточных двигателей-начальников. |
|
СВЕДИТЕЛЬНЫЕ светодиоды |
Восемь светодиодов указывают (в приблизительном процентном выражении) текущую нагрузку на трафик на заднем плане. |
|
Порты 1G/10G UPLINKS (SFP/SFP+). |
Мотор Supervisor Engine 8L-E имеет четыре порта 1-G или 10-G, которые используют либо небольшие форм-фактор подключаемые (SFP) приемопередатчики, либо SFP + приемопередатчики. |
|
Светодиоды с подъемным портом |
Светодиоды порта подключения отображают статус и активность портов подключения. |
|
Диоды передней панели двигателя 8L-E √ Цвет и значение |
|
|
Статус |
Указывает состояние двигателя-наблюдателя: Зелёный. Все диагностические тесты прошли. Оранжевый ‒ загрузка системы или диагностический тест. Диагностический тест "Красный" провалился. Выключен Мотор надзирателя отключен или не включен. |
|
Ссылка |
Указывает статус порта управления Ethernet 10/100/1000 BASE-T: Зелёный ∙ Ссылка работает. Отключен/Никакого сигнала не обнаружено, или происходит сбой конфигурации ссылки, или ссылка отключена пользователем. |
|
СД |
Указывает статус безопасного цифрового порта: Вставлена зеленая карта. Карта SD была удалена или повреждена. |
|
Активный SUP |
Указывает, активен ли двигатель Supervisor или в режиме ожидания: Мотор "Green"Supervisor активен (в конфигурациях двигателя "Supervisor" избыточный) Выключенный двигатель супервизора в режиме ожидания (в конфигурациях супервизора с избыточной нагрузкой) |
|
Использование |
Когда переключатель работает, восемь светодиодных ламп обозначают текущую нагрузку на трафик на заднем плане в приблизительном процентном выражении.5% от нагрузки. |
|
Статус порта подключения |
Указывает статус порта восходящей связи: Зелёный ∙ Ссылка работает. Оранжевый ✓ Ссылка отключена пользователем. Оранжевый цвет мигает ✓ Самоиспытание включения указывает на неисправный порт. Отключен/Никакого сигнала не обнаружено или произошла неисправность конфигурации связи. |
|
Порт подключения активен |
Два светодиода на передней панели показывают активность порта подключения: 1-2 ACTIVE указывает, что порты 1 и 2 активны 3-4 ACTIVE указывает, что порты 3 и 4 активны В автономных конфигурациях надзирателя двигателя все четыре порта восходящей связи активны; все активные светодиоды освещены зеленым. В конфигурациях двигателей с избыточным контролем только светодиод 1-2 ACTIVE освещается зеленым. |
