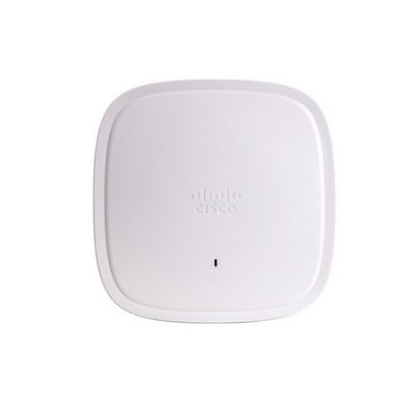

Серия ВиФи катализатора 9100 Сиско 6 точек подхода антенны 4кс4 К9115АСИ-А внутренней: 4 МИМО домен

Спецификация C9115AXI-A

Описание

Cisco Catalyst 9115AX Series Access Point, внутренняя антенна; Wi-Fi 6; 4x4:4 MIMO, домен A

Программа

● Cisco Unified Wireless Network Software Release 8.9 или более поздний

● Cisco IOS® XE Software Release 16.11 или более поздний

Поддерживаемые беспроводные контроллеры LAN

● Беспроводные контроллеры серии Cisco Catalyst 9800

● Беспроводные контроллеры Cisco серии 3500, 5520 и 8540 и виртуальный беспроводный контроллер Cisco

802.11n версия 2.0 (и связанные) возможности

● 4x4 MIMO с четырьмя пространственными потоками

● Максимальное соотношение сочетания (MRC)

● 802.11n и 802.11a/g

● 20 и 40 МГц каналы

● скорость передачи данных PHY до 890 Мбит/с (40 МГц при 5 ГГц и 20 МГц при 2,4 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 Динамический выбор частоты (DFS)

● Поддержка циклических сдвигов (CSD)

802.11ac

● 4x4 downlink MU-MIMO с четырьмя пространственными потоками

● MRC

● Формирование лучей 802.11ac

● 20-, 40-, 80- и 160-МГц-каналы

● скорость передачи данных PHY до 3,47 Гбит/с (160 МГц при 5 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● поддержка ЦДЦБ

802.11ax

● 4x4 downlink MU-MIMO с четырьмя пространственными потоками

● OFDMA вверх/вниз

● TWT

● Цветение BSS

● MRC

● Формирование лучей по 802.11 оси

● 20-, 40-, 80- и 160-МГц-каналы

● скорость передачи данных PHY до 5,38 Гбит/с (160 МГц при 5 ГГц и 20 МГц при 2,4 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● поддержка ЦДЦБ

Интегрированная антенна

● 2,4 ГГц, пиковый прирост 3 дБИ, внутренняя антенна, всенаправленная в азимуте

● 5 ГГц, максимальный прирост 4 дБИ, внутренняя антенна, всенаправленная в азимуте

Внешняя антенна (продается отдельно)

● Cisco Catalyst 9115AXE Access Points сертифицированы для использования с увеличением антенны до 6 дБИ (2,4 ГГц и 5 ГГц)

● Cisco предлагает самый широкий выбор антенн в отрасли, обеспечивая оптимальное покрытие для различных сценариев развертывания

Интерфейсы

● 1x 100, 1000, 2500 Многогигабитный Ethernet (RJ-45) IEEE 802.3bz

● Порт консоли управления (RJ-45)

● USB 2.0 (с возможностью использования через будущее программное обеспечение)

Показатели

● Светодиод состояния указывает на состояние загрузчика, состояние ассоциации, состояние работы, предупреждения загрузчика и ошибки загрузчика

Размеры (W x L x H)

● Точка доступа (без креплений): C9115I: 8,0 x 8,0 x 1,5 дюйма (20,3 x 20,3 x 3,8 см), C9115E: 8,0 x 8,0 x 1,7 дюйма (20,3 x 20,3 x 4,3 см)

Требования к входной мощности

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)

● Силовой инжектор Cisco, AIR-PWRINJ6=

● 802.3af PoE

● Силовой инжектор Cisco, AIR-PWRINJ5= (Примечание: этот инжектор поддерживает только 802.3af)

Примечание: когда источником питания является 802.3af PoE, как 2,4-ГГц, так и 5-ГГц радиостанции будут уменьшены до 2x2 и Ethernet понижен до 1 Гигабит Ethernet.

Экологические

Cisco Catalyst 9115AXI

● Нерабочая (хранилищная) температура: от -22° до 158°F (от -30° до 70°C)

● Испытание высоты нерабочего (хранилища): 25 ̊C, 15 000 футов.

● Рабочая температура: от 0 до 50°С

● Рабочая влажность: от 10% до 90% (неконденсирующая)

● Испытание на высоте работы: 40 ̊C, 9843 фута.

Примечание: когда температура окружающей среды превышает 40°C, точка доступа перемещается с 4x4 на 2x2 как на 2,4-ГГц, так и на 5-ГГц радиостанциях, Ethernet восходящей линии будет понижен до 1 Гбит Ethernet,и интерфейс USB будет отключен.

Cisco Catalyst 9115AXE

● Нерабочая (хранилищная) температура: от -22° до 158°F (от -30° до 70°C)

● Испытание высоты нерабочего (хранилища): 25 ̊C, 15 000 футов.

● Рабочая температура: от -4° до 122°F (от -20° до 50°C)

● Рабочая влажность: от 10% до 90% (неконденсирующая)

● Испытание на высоте работы: 40 ̊C, 9843 фута.

Система памяти

● 2048 МБ DRAM

● 1024 МБ флэш

Доступные настройки мощности передачи

20,4 ГГц

● 23 дБм (200 мВт)

● 20 дБм (100 мВт)

● 17 дБм (50 мВт)

● 14 дБм (25 мВт)

● 11 дБм (12,5 мВт)

● 8 дБм (6,25 мВт)

● 5 дБм (3,13 мВт)

● 2 дБм (1,56 мВт)

● -1 дБм (0,79 мВт)

● -4 дБм (0,39 мВт)

5 ГГц

● 23 дБм (200 мВт)

● 20 дБм (100 мВт)

● 17 дБм (50 мВт)

● 14 дБм (25 мВт)

● 11 дБм (12,5 мВт)

● 8 дБм (6,25 мВт)

● 5 дБм (3,13 мВт)

● 2 дБм (1,56 мВт)

● -1 дБм (0,79 мВт)

● -4 дБм (0,39 мВт)

Частотная полоса и операционные каналы 20 МГц

A (Регулирующая область A):

● от 2,412 до 2,462 ГГц; 11 каналов

● от 5,180 до 5,320 ГГц; 8 каналов

● от 5.500 до 5.700 ГГц; 8 каналов

(кроме 5,600 - 5,640 ГГц)

● от 5,745 до 5,825 ГГц; 5 каналов
