Подробная информация о продукте:
|
| Номер модели: | S12700E-4 | Продукт: | Переключатели серии Huawei S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| Тариф передачи: | 10/100/1000Mbps | Емкость переключателя: | 19,2 Tbps/28.8 Tbps |
| Переключая емкость: | 19,2 Tbps/28.8 Tbps | Слоты SFU: | 2 |
| VXLAN: | Ворота L2 и L3 VXLAN | Функция: | Поддержка VLAN |
| Выделить: | Наборы микросхем Cloudengine S12700E,Переключатели S12700E-4 Huawei Cloudengine,VXLAN L2 Huawei Cloudengine |
||
Huawei S12700E - 4 серии CloudEngine S12700E переключает высокопроизводительные наборы микросхем
Возникновение и структура
Шасси S12700E-4 максимум 10 u (1 u = 44,45 mm). Когда шасси не имеет никакие установленные рамки управления кабеля, размеры (h x w x d) 441,7 mm x 442 mm x 517,4 mm. Когда шасси имеет установленные рамки управления кабеля, размеры (h x w x d) 441,7 mm x 442 mm x 585 mm.

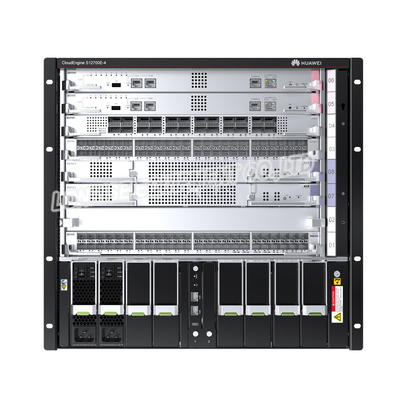

показывает переднюю структуру шасси S12700E-4.
| 1. 2 MPUs |
2. 4 следующих служебных карточек можно установить:
ПРИМЕЧАНИЕ:
Карты поддержанные переключателем зависят от версии программы. Для деталей, см. инструмент запроса оборудования. |
3. 2 SFUs |
4. Пара кронштейнов ПРИМЕЧАНИЕ:
Кронштейны использованы для того чтобы обеспечить шасси в шкафе. |
| 5. 4 модуля силы | 6. 2 CMUs |
7. Фронт ESD поднимает домкратом ПРИМЕЧАНИЕ:
Заземлительный зажим ремешка ESD можно ввести в это поднимает домкратом. Ремешок ESD может обеспечить предохранение от ESD когда шасси надежно заземлено. |
8. Рамки управления кабеля ПРИМЕЧАНИЕ:
Управление кабеля обрамляет отдельные кабели на различных картах и помогает кабелям маршрута аккуратным. |
| 1. Модуль 2 вентиляторов |
2. Задний ESD поднимает домкратом ПРИМЕЧАНИЕ:
Заземлительный зажим ремешка ESD можно ввести в это поднимает домкратом. Ремешок ESD может обеспечить предохранение от ESD когда шасси надежно заземлено. |
3. Заземлительный зажим JG ПРИМЕЧАНИЕ:
Терминал 2-отверстия OT заземляющего кабеля можно соединиться с винтами для того чтобы смолоть шасси. |
4. Воздушный фильтр ПРИМЕЧАНИЕ:
Воздушный фильтр предотвращает пыль от входа шасси. |
|
5. Пара съемных ручек ПРИМЕЧАНИЕ:
Вы можете установить эти ручки на 2 стороны шасси для того чтобы поднять шасси. |
- | - | - |
Спецификации переключателей серии S12700E-4
|
Деталь |
Описание |
|---|---|
| Количество слотов LPU | 4 |
| Количество слотов MPU | 2 |
| Количество слотов SFU | 2 |
| Количество слотов вентилятора | 2 |
| Количество слотов модуля силы | 4 |
| Количество слотов CMU | 2 |
| Гаван плотность в шасси | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Установка | Переключатель можно установить в шкаф N66E или N68E, один шкаф для один или два шасси. |
| Система переключателя группы (CSS) | Связывать порта обслуживания |
|
Максимальный (полно установленный) расход энергии ПРИМЕЧАНИЕ:
Значение тепловыделения шасси равно к настоящему расходу энергии. |
3344 w |
| Спецификации силы |
|
| Размеры (h x w x d, без кронштейнов шкаф-установки) |
|
| Полно установленный вес (пустой/) | 24,5 kg/66 kg (54 lb/145.5 lb) |
| Надежность и наличие |
ПРИМЕЧАНИЕ:
Предшествующие значения высчитаны основанный на типичной конфигурации продукта. Натуральные величины поменяют в зависимости от модулей установленных на продукт. |
| Спецификации окружающей среды |
|
| Шум под нормальной температурой (ядровая сила) | dB ≤ 78 (a) |
| Аттестация |
|
| Номер детали | 02115869 |
