Подробная информация о продукте:
|
| Номер модели: | S12700E-8 | Название продукта: | Переключатели серии Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Тип: | переключатель кампуса | DC рабочего потенциала: | -48V к AC -60V: 90V к 290V |
| Переключая емкость: | 512Tbps | Емкость буфера: | Буферизация до 200 данным по госпожи в порт |
| Дизайн дублирования:: | MPU, SFU, модуль силы, и модуль вентилятора | Вес (пустые шасси): | 42.5kg |
| Выделить: | Переключатели S12700E Huawei Cloudengine,Переключатель кампуса Cloudengine S12700E,MPU Cloudengine S12700E |
||

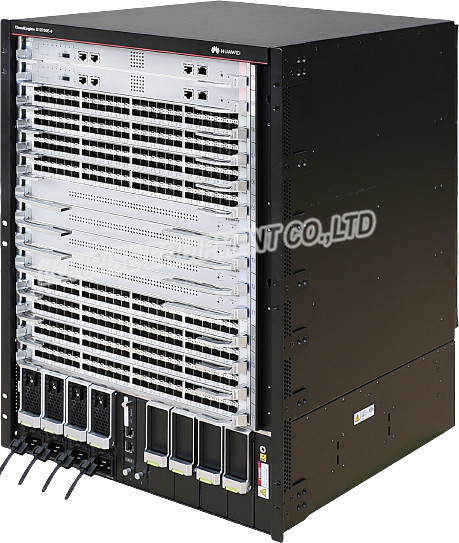

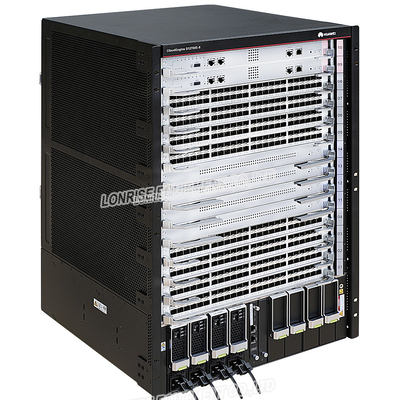

Переключатели серии Huawei S12700E-8 CloudEngine S12700E
Возникновение и структура
Шасси S12700E-8 максимум 15 u (1 u = 44,45 mm). Когда шасси не имеет никакие установленные рамки управления кабеля, размеры (h x w x d) 663,9 mm x 442 mm x 517,4 mm. Когда шасси имеет установленные рамки управления кабеля, размеры (h x w x d) 663,9 mm x 442 mm x 585 mm.
показывает переднюю структуру шасси S12700E-8.
| 1. 2 MPUs |
2. 8 следующих служебных карточек можно установить:
ПРИМЕЧАНИЕ:
Карты поддержанные переключателем зависят от версии программы. Для деталей, см. инструмент запроса оборудования. |
3. 4 SFUs |
4. Пара кронштейнов ПРИМЕЧАНИЕ:
Кронштейны использованы для того чтобы обеспечить шасси в шкафе. |
| 5. 6 модулей силы | 6. 2 CMUs |
7. Фронт ESD поднимает домкратом ПРИМЕЧАНИЕ:
Заземлительный зажим ремешка ESD можно ввести в это поднимает домкратом. Ремешок ESD может обеспечить предохранение от ESD когда шасси надежно заземлено. |
8. Рамки управления кабеля ПРИМЕЧАНИЕ:
Управление кабеля обрамляет отдельные кабели на различных картах и помогает кабелям маршрута аккуратным. |
показывает заднюю структуру шасси S12700E-8.
Структура шасси S12700E-8 (вид сзади)
| 1. Модуль 4 вентиляторов |
2. Задний ESD поднимает домкратом ПРИМЕЧАНИЕ:
Заземлительный зажим ремешка ESD можно ввести в это поднимает домкратом. Ремешок ESD может обеспечить предохранение от ESD когда шасси надежно заземлено. |
3. Заземлительный зажим JG ПРИМЕЧАНИЕ:
Терминал 2-отверстия OT заземляющего кабеля можно соединиться с винтами для того чтобы смолоть шасси. |
4. Воздушный фильтр ПРИМЕЧАНИЕ:
Воздушный фильтр предотвращает пыль от входа шасси. |
|
5. Пара съемных ручек ПРИМЕЧАНИЕ:
Вы можете установить эти ручки на 2 стороны шасси для того чтобы поднять шасси. |
- | - | - |
Спецификации переключателей серии S12700E-8
|
Деталь |
Описание |
|---|---|
| Количество слотов LPU | 8 |
| Количество слотов MPU | 2 |
| Количество слотов SFU | 4 |
| Количество слотов вентилятора | 4 |
| Количество слотов модуля силы | 6 |
| Количество слотов CMU | 2 |
| Гаван плотность в шасси | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Установка | Переключатель можно установить в шкаф N66E или N68E, один шкаф для одного шасси. |
| Система переключателя группы (CSS) | Связывать порта обслуживания |
|
Максимальный (полно установленный) расход энергии ПРИМЕЧАНИЕ:
Значение тепловыделения шасси равно к настоящему расходу энергии. |
6950 w |
| Спецификации силы |
|
| Размеры (h x w x d, без кронштейнов шкаф-установки) |
|
| Полно установленный вес (пустой/) | 42,5 kg/114 kg (93,7 lb/251.3 lb) |
| Надежность и наличие |
ПРИМЕЧАНИЕ:
Предшествующие значения высчитаны основанный на типичной конфигурации продукта. Натуральные величины поменяют в зависимости от модулей установленных на продукт. |
| Спецификации окружающей среды |
|
| Шум под нормальной температурой (ядровая сила) | dB ≤ 78 (a) |
| Аттестация |
|
| Номер детали | 02115870 |
