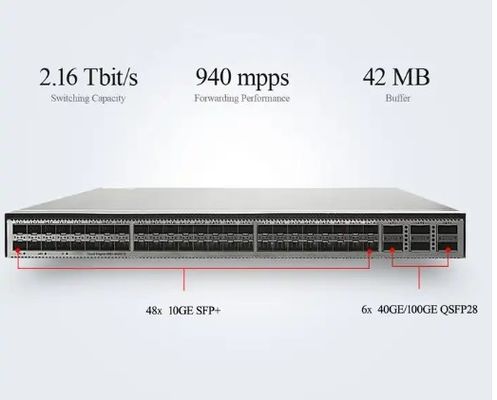

Спецификация CE6881-48S6CQ-B
|
| Пункт |
Описание |
| Физические характеристики |

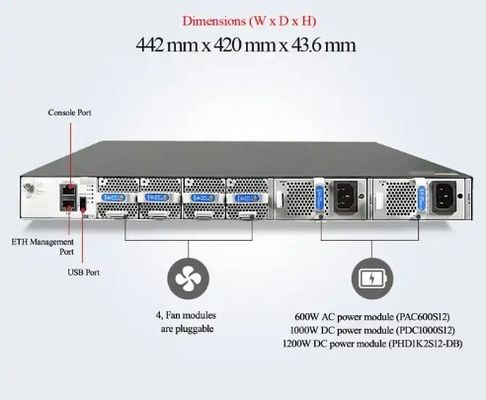

- Размеры (В x Ш x Г)
- Базовые размеры (без выступающих частей корпуса): 43,6 мм x 442,0 мм x 420,0 мм (1,72 дюйма x 17,4 дюйма x 16,5 дюйма)
- Максимальные размеры (глубина - расстояние от портов на передней панели до ручки на задней панели): 43,6 мм x 442,0 мм x 446,1 мм (1,72 дюйма x 17,4 дюйма x 17,6 дюйма)
|
| Параметры окружающей среды |
Температура |
- Рабочая температура: от 0°C до 40°C (от 32°F до 104°F) на высоте от 0 до 1800 м (от 0 до 5906 футов).
ПРИМЕЧАНИЕ:
При высоте от 1800 до 5000 м (от 5096 до 16404 футов) максимальная рабочая температура снижается на 1°C (1,8°F) при каждом увеличении высоты на 220 м (722 фута).
- Температура хранения: от -40°C до +70°C (от -40°F до +158°F)
|
| Относительная влажность |
От 5% до 95% относительной влажности, без конденсации |
| Высота |
< 5000 м (16404 футов) |
| Шум (звуковое давление, 27°C) |
- Воздушный поток сзади вперед: < 57 дБА
- Воздушный поток спереди назад: < 58 дБА
|
| Характеристики питания |
Тип источника питания |
AC/DC/HVDC |
| Вход переменного тока |
- Номинальный диапазон входного напряжения: от 100 В переменного тока до 240 В переменного тока, 50/60 Гц
- Максимальный диапазон входного напряжения: от 90 В переменного тока до 290 В переменного тока, от 47 Гц до 63 Гц
|
| Вход постоянного тока |
- Номинальный диапазон напряжения: от -48 В постоянного тока до -60 В постоянного тока
- Максимальный диапазон напряжения: от -38,4 В постоянного тока до -72 В постоянного тока
|
| Вход высоковольтного постоянного тока |
- Модуль питания 600 Вт AC/240 В DC (серия PAC600S12):
- Номинальный диапазон напряжения: 240 В постоянного тока
- Максимальный диапазон напряжения: от 190 В постоянного тока до 290 В постоянного тока
- Модуль питания 1200 Вт высоковольтного постоянного тока (серия PHD1K2S12):
- Номинальный диапазон напряжения: от 240 В постоянного тока до 380 В постоянного тока
- Максимальный диапазон напряжения: от 190 В постоянного тока до 400 В постоянного тока
|
| Номинальный входной ток |
- Модуль питания 600 Вт AC/240 В DC (серия PAC600S12):
- 8 А (от 100 В переменного тока до 240 В переменного тока)
- 4 А (240 В постоянного тока)
- Модуль питания 1000 Вт постоянного тока (серия PDC1000S12): 30 А (от -48 В постоянного тока до -60 В постоянного тока)
- Модуль питания 1200 Вт высоковольтного постоянного тока (серия PHD1K2S12): 8 А
|
| Потребляемая мощность шасси |
Максимальная потребляемая мощность |
349 Вт |
| Типичная потребляемая мощность |
- 194 Вт (100% пропускная способность, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, двойные модули питания)
- 240 Вт (100% пропускная способность, короткодистанционные оптические модули на всех оптических портах, двойные модули питания)
|
| Тепловыделение шасси |
Максимальное тепловыделение |
1191 BTU/ч |
| Типичное тепловыделение |
- 662 BTU/ч (100% пропускная способность, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, двойные модули питания)
- 819 BTU/ч (100% пропускная способность, короткодистанционные оптические модули на всех оптических портах, двойные модули питания)
|
| Защита от перенапряжения |
Модуль питания:
- AC: 6 кВ в синфазном режиме и 6 кВ в дифференциальном режиме
- DC: 4 кВ в синфазном режиме и 2 кВ в дифференциальном режиме
- HVDC: 4 кВ в синфазном режиме и 2 кВ в дифференциальном режиме
|
| Тепловыделение |
Режим тепловыделения |
Воздушное охлаждение |
| Воздушный поток |
Спереди назад или сзади вперед, в зависимости от вентиляторных модулей и модулей питания |
| Надежность и доступность |
Резервирование модулей питания |
Резервирование 1+1 |
| Резервирование вентиляторных модулей |
Устройство поддерживает четыре подключаемых вентиляторных модуля, работающих в режиме горячей замены. Система может нормально работать в течение короткого времени после отказа одного вентиляторного модуля. Рекомендуется немедленно заменить неисправный вентиляторный модуль. |
| Горячая замена |
Поддерживается всеми модулями питания и вентиляторными модулями |
| Среднее время между отказами (MTBF) |
45,9 лет |
| Среднее время восстановления (MTTR) |
1,57 часа |
| Доступность |
0,9999960856 |
| Технические характеристики |
Процессор |
1,4 ГГц, четырехъядерный |
| Память DRAM |
4 ГБ |
| NOR Flash |
64 МБ |
| NAND Flash |
4 ГБ |
| Стек |
Сервисный порт с поддержкой функции стекирования |
10GE оптические порты и 100GE оптические порты |
| Сертификация |
- Соответствие стандартам безопасности
- Соответствие стандартам ЭМС
- Соответствие экологическим стандартам
|
