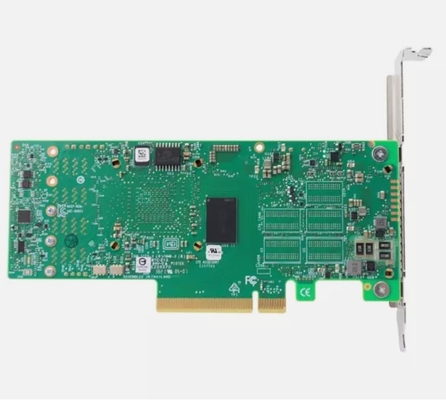

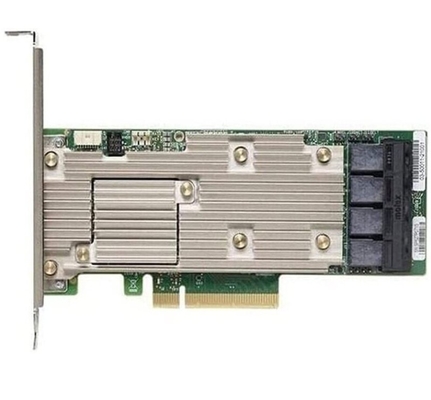

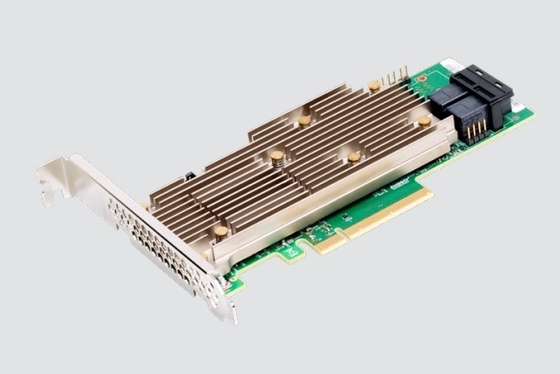

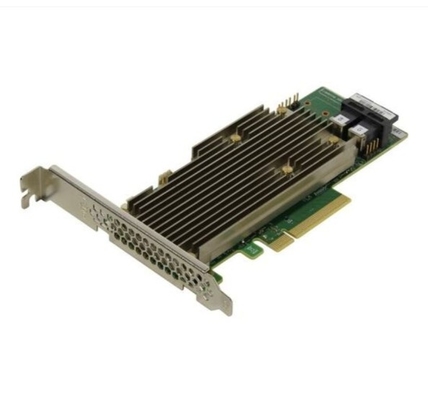

Broadcom MegaRAID SAS 9560-16i - Контроллер для хранения данных - 8 каналов - SATA/SAS 12 Гбит/с - 1200 Мбит/с

Обзор продукции

BROADCOM 9560-16i Megaraid 12 Gb/s Sas/sata/pcie Gen 4.0 (nvme) Трехрежимный контроллер рейда.

ОбзорСерия Megaraid 9500 - это первая в отрасли серия адаптеров Pcie Gen 4.0 Raid, предлагающая интерфейсы хоста и хранилища Pcie Gen 4.0.Основанный на Sas3908 High-Port Count Pcie 4.0 X8 Raid-on-chip (ROC), обеспечивает в два раза больше производительности, чем предыдущие поколения.

9560-16i совместим с существующими ПСИ SFF-8639 Module (u.2) Backplanes, что позволяет пользователям повышать производительность в современных условиях с постоянно увеличивающейся пропускной способностью.В сочетании с двумя промышленными инициативами расширяется развертывание трехмодной технологии Serdes9560-16i позволяет работать с Nvme, Sas или Sata устройствами в одном приводе, что позволяет получить максимальную производительность и гибкость на фоне U.3:

• Спецификация Sff-ta-10001 (u.3), которая определяет общий тип залива для Sas, Sata и Nvme.
• Универсальное управление фоновым планом (UBM), которое определяет общую систему управления и управления фоновым планом.

  С помощью трехрежимной технологии Serdes, адаптер согласовывает скорости и протоколы для бесперебойной работы с любым из трех типов устройств хранения.Поддержка трёх режимов обеспечивает неразрушающий способ развития существующей инфраструктуры дата-центра.

  Ключевые особенности:

  Число портов16 Внутренние

  КоннекторыОдин X8 Sff-8654

  Интерфейс хостаX8 Pcie Gen 4.0

  Интерфейс хранения12 ГБ/с Sas, 6 ГБ/с Sata, Gen 4.0 Pcie (nvme)

  Контроллер (ROC/IOC)S3908

  Уровни рейдов0, 1, 10, 5, 50, 6, 60

  Максимальное количество устройств на контроллерЧасы в сутки: 240 Нвм: 32

  Размер кэша4 Гб

  Защита кэшаКэшевольт, Cvpm05

  Особенности рейда
• Режим Jbod с R0/1/10 и Jbod для среды Sds
• Расширение онлайн-производительности (oce)
• Автоматическое возобновление после потери питания системы во время восстановления массива или операции
• Многопутная работа с одним контроллером
• Балансировка нагрузки
• Конфигурируемый размер полосы до 1 Мб
• Быстрая инициализация для быстрой настройки массива
• Проверка согласованности на предмет целостности данных фоновой информации
• Поддержка Ssd с технологией Ssd GuardTM
• Патруль читает для сканирования и ремонта медиа
• 240 Поддержка виртуального диска (32 для 9540)
• Конфигурация Ddf на диске (cod)
• Поддержка S.m.a.r.t.
• Глобальная и специальная горячая запасная часть с обратной поддержкой горячей запасной части:
  - Автоматическое восстановление
  - Сближение помещений.
  - Чрезвычайная ситуация Sata Hot Spare For Sas Arrays
• Управление помещениями:
  - Сес (в группе)
  - СГПИО (побочная полоса)
  - Универсальное управление фоном (UBM)
• Технология оптимизатора пропускной способности Databolt поддерживает совместимые корпуса на базе экспандера
• Технология диагностики привода щитового состояния
• Программное обеспечение Megaraid Safestore для управления ключами

  Управление коммунальными услугами
• Управление по хранению (lsa)
• Storcli (интерфейс командной строки)
• Hii (инфраструктура интерфейсов для людей)

  ПоддержкаMicrosoft Windows, Vmware Vsphere/esxi, Red Hat Enterprise Linux, Suse Linux, Ubuntu Linux, Citrix Xenserver, Centos Linux, Debian Linux, Oracle Enterprise Linux, Fedora, Freebsd.

  Размеры6.127 дюймов × 2.712 дюймов (155.65 мм × 68.90 мм)

  Условия эксплуатацииРабота: от 0 до 55°C, от 5 до 90% неконденсирующее хранение: от -45 до 105°C, от 5 до 95% неконденсирующее

  Типичная сила9.64w

  Рабочее напряжение12v ± 8%, 3,3v ± 9%

  Mtbf (вычисленный)> 3,0001000 часов при 40°C
