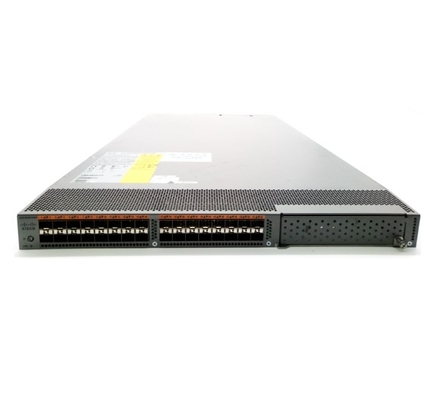

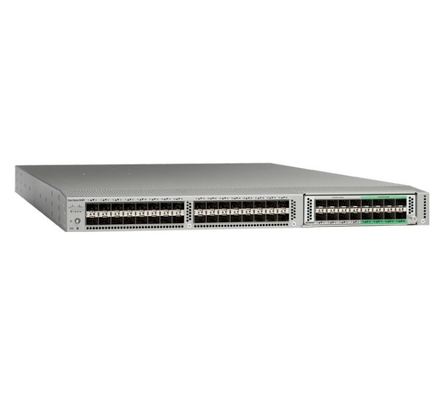

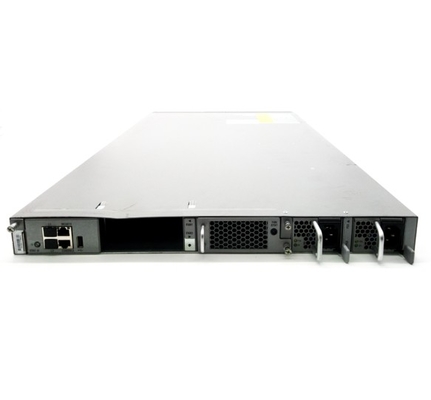

N5K-C5548UP-FA - Cisco Nexus 5000 Series Switch Nexus 5548UP Шасси 32 10GbE Порты Бандл 2 PS 2 Вентиляторы

Технические характеристики N5K-C5548UP-FA

● Аппаратная пересылка уровня 2 со скоростью 960 Гбит/с или 714,24 млн/с;Производительность уровня 3 до 160 Гбит/с или 240 млн/с

● Записи таблицы MAC-адресов: 32 000.

● Сквозная конструкция с малой задержкой, обеспечивающая предсказуемую и постоянную задержку трафика независимо от размера пакета, структуры трафика или включенных функций на интерфейсах 10 Gigabit Ethernet.

● Пропускная способность линейного трафика на всех портах.

● 32 фиксированных порта, конфигурируемых как 1 и 10 Gigabit Ethernet и FCoE или собственный Fibre Channel 8/4/2/1 Гбит/с;дополнительные интерфейсы через один модуль расширения

● Модули расширения

● 16-портовый модуль 1 и 10 Gigabit Ethernet и FCoE.

● 8 портов 8/4/2/1 Гбит/с Fibre Channel плюс 8 портов 1 и 10 Gigabit Ethernet и модуль FCoE.

● Модуль унифицированного порта, состоящий из 16 портов, которые можно настроить как Fibre Channel 8/4/2/1 Гбит/с или 1 и 10 Gigabit Ethernet и FCoE.

● 4-портовый модуль расширения QSFP.

● 12-портовый модуль 10G BASE-T (только Cisco Nexus 5596T).

● Модуль уровня 3 (только Cisco Nexus 5596UP и 5596T; по одному на систему).

● Дочерняя плата уровня 3 (только Cisco Nexus 5548P и 5548UP; по одной на систему).

● Расширение через Cisco Nexus 2000 Series.

● Порты коммутатора уровня 2 и магистрали VLAN.

● Инкапсуляция VLAN IEEE 802.1Q.

● Поддержка до 4096 VLAN.

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w).

● Протокол множественного связующего дерева (MSTP) (IEEE 802.1s): 64 экземпляра.

● Быстрое портирование связующего дерева.

● Защита корня связующего дерева.

● Обеспечение моста связующего дерева.

● Технология Cisco EtherChannel (до 16 портов на EtherChannel).

● Технология Cisco vPC.

● Расширенный виртуальный компьютер обеспечивает виртуальный компьютер между Cisco Nexus серий 5000 и 2000, а также между Cisco Nexus серии 3000 и конечным хостом.

● Синхронизация конфигурации vPC.

● Протокол управления агрегацией каналов (LACP): IEEE 802.3ad.

● Расширенное хеширование канала порта на основе информации уровней 2, 3 и 4.

● Jumbo-кадры на всех портах (до 9216 байт).

● Пауза кадров (IEEE 802.3x).

● Управление штормом (одноадресная, многоадресная и широковещательная рассылка).

● Частные VLAN.

● Частная VLAN по магистральным каналам (изолированная и неразборчивая).

● Частные VLAN через vPC и EtherChannels.

● Переназначение VLAN.

● Cisco FabricPath.

● EvPC и vPC+ с FabricPath.

● Адаптер Cisco FEX.

● Cisco Data Center VM FEX.

● Поддержка до 24 расширителей коммутационной сети на каждой платформе Cisco Nexus 5500.

● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах платформы Cisco Nexus 5500, виртуальный интерфейс коммутатора (SVI), каналы портов, субинтерфейсы и субинтерфейсы каналов портов, всего 4096 записей.

● Поддержка до 8000 префиксов и до 16000 записей хостов IPv4 и 8000 IPv6.

● Поддержка до 8000 многоадресных маршрутов.

● Поддержка до 8000 групп IGMP.

● Поддержка 1000 записей VRF.

● Поддержка до 4096 VLAN.

● 16-стороннее многопутевое соединение с равной стоимостью (ECMP).

● 1664 входных и 2048 исходящих записей списка управления доступом (ACL).

● Протоколы маршрутизации: статический, протокол информации о маршрутизации версии 2 (RIPv2), расширенный протокол маршрутизации внутреннего шлюза (EIGRP), первый вариант открытого кратчайшего пути версии 2 (OSPFv2) и протокол пограничного шлюза (BGP).

● Протоколы маршрутизации IPv6: статические, первая версия 3 с открытым кратчайшим путем (OPFv3), протокол пограничного шлюза (BGPv6), расширенный протокол маршрутизации внутреннего шлюза (EIGRPv6).

● IPv6 VRF Lite.

● Протокол маршрутизатора горячего резервирования (HSRP) и протокол резервирования виртуального маршрутизатора (VRRP).

● ACL: маршрутизируемый ACL с опциями уровня 3 и 4 для соответствия входящему и исходящему ACL.

● Многоадресная рассылка: разреженный режим протокольно-независимой многоадресной рассылки версии 2 (PIMv2), многоадресная рассылка с учетом источника (SSM), протокол обнаружения источника многоадресной рассылки (MSDP), протокол управления группами Интернета версий 2 и 3 (IGMP v2 и v3) и многоадресная регистрация VLAN. (МВР)

● Переадресация виртуальных маршрутов (VRF): VRF-lite (IP VPN);Одноадресная рассылка с поддержкой VRF;и многоадресная рассылка с поддержкой BGP, OSPF, RIP и VRF

● Одноадресная переадресация по обратному пути (uRFP) с ACL;строгий и свободный режимы

● Поддержка больших кадров (до 9216 байт).

● Поддержка до 16 расширителей коммутационной сети на каждом Nexus 5500 с модулями L3.

● RFC 896.

● Уровень 2 IEEE 802.1p (CoS).

● 8 аппаратных очередей на порт

● Конфигурация QoS для каждого порта.

● Доверие CoS

● Назначение CoS на основе порта.

● Соответствие модульному интерфейсу QoS CLI (MQC) — IPv4 и IPv6.

● Классификация QoS на основе ACL (уровни 2, 3 и 4).

● Маркировка MQC CoS.

● Организация очереди виртуального вывода для каждого порта.

● Организация выходных очередей на основе CoS.

● Выходная очередь со строгим приоритетом.

● Планирование на основе выходного порта: взвешенный циклический алгоритм (WRR).

● Применение политик плана управления (CoPP) — IPv4 и IPv6.

● Входные списки ACL (стандартные и расширенные) на портах Ethernet и виртуальных Ethernet.

● Стандартные и расширенные списки ACL уровня 2: MAC-адреса, тип протокола и т. д.

● Стандартные и расширенные списки ACL уровней 3–4: IPv4 и IPv6, протокол управляющих сообщений Интернета (ICMP и ICMPv6), TCP, протокол пользовательских дейтаграмм (UDP) и т. д.

● ACL на базе VLAN (VACL).

● ACL на основе портов (PACL).

● Именованные списки управления доступом.

● Оптимизированное распределение ACL.

● ACL на виртуальных терминалах (VTY).

● Регистрация ACL в интерфейсе управления.

● Отслеживание протокола динамической конфигурации хоста (DHCP) с помощью опции 82.

● Проверка протокола динамического разрешения адресов (ARP).

● Защита IP-источника

● DHCP-реле

● Cisco CTS (загрузка аутентификации и политики из ACS).

● Безопасность порта Ethernet.

● RACL IPv6.

● IPv6 PACL.

● IPv6 VACL.

● Обновление программного обеспечения во время эксплуатации (ISSU) для уровня 2.

● Блоки питания, модули вентиляторов и модули расширения с возможностью «горячей» замены.

● Резервирование питания 1:1.

● Резервирование модуля вентилятора N:1.

● Управление коммутатором с помощью портов управления 10/100/1000 Мбит/с или консольных портов.

● Консоль на основе интерфейса командной строки для обеспечения подробного внешнего управления.

● Внутриполосное управление коммутатором.

● Индикаторы локатора и маяка на Cisco Nexus серии 2000.

● Индикаторы локатора и маяка на основе портов.

● Синхронизация конфигурации.

● Предварительная подготовка модуля.

● Откат конфигурации.

● Secure Shell версии 2 (SSHv2).

● Телнет

● ААА

● AAA с RBAC.

● РАДИУС

● ТАКАКС+

● Системный журнал (8 серверов)

● Встроенный анализатор пакетов.

● SNMPv1, v2 и v3 (IPv4 и IPv6).

● Расширенная поддержка SNMP MIB.

● Поддержка XML (NETCONF).

● Удаленный мониторинг (RMON)

● Расширенный стандарт шифрования (AES) для трафика управления.

● Единое имя пользователя и пароли для CLI и SNMP.

● Протокол аутентификации Microsoft Challenge Handshake (MS-CHAP).

● Цифровые сертификаты для управления между коммутатором и сервером RADIUS.

● Протокол обнаружения Cisco версий 1 и 2.

● РАБАК

● Анализатор коммутируемых портов (SPAN) на физических интерфейсах, интерфейсах каналов портов, VLAN и Fibre Channel.

● Инкапсулированный удаленный SPAN (ERSPAN).

● Счетчики входящих и исходящих пакетов на интерфейс.

● Протокол сетевого времени (NTP).

● Cisco ЗОЛОТО

● Комплексные диагностические тесты при загрузке.

● Позвонить домой

● Умный вызов домой.

● Cisco Fabric Manager.

● Cisco DCNM

● Решение CiscoWorks для управления локальными сетями (LMS).

● CEE- и IEEE-совместимый PFC (поддержка кадров паузы по приоритету)

● Поддержка расстояния соединения PFC: 3000 м.

● CEE-совместимый протокол DCBX.

● Расширенный выбор передачи, соответствующий требованиям CEE и IEEE.

● FCoE, соответствующий стандартам T11 (FC-BB-5).

● Протокол инициализации T11 FCoE (FIP) (FC-BB-5).

● Любой порт 10 Gigabit Ethernet, настраиваемый как FCoE.

● Администрирование SAN отдельно от администрирования LAN.

● ФЦП

● Перенаправление Fibre Channel (FCF).

● Типы стандартных портов Fibre Channel: E, F и NP.

● Типы расширенных портов Fibre Channel: VE, TE и VF.

● Транкинг F-портов

● Каналирование F-порта

● Прямое подключение целей FCoE и Fibre Channel.

● До 240 буферных кредитов на собственный порт Fibre Channel.

● До 32 сетей VSAN на коммутатор.

● Канал порта Fibre Channel (SAN).

● Собственный режим взаимодействия 1.

● Собственный режим взаимодействия 2.

● Собственный режим взаимодействия 3.

● Собственный режим взаимодействия 4.

● Транкинг VSAN.

● Интерфейс управления фабричными устройствами (FDMI).

● Сохранение идентификатора Fibre Channel ID (FCID).

● Службы псевдонимов распределенных устройств.

● Доставка в порядке очереди.

● Отслеживание портов

● Технология Cisco N-Port Virtualization (NPV).

● Виртуализация идентификаторов N-портов (NPIV).

● Службы структуры: сервер имен, уведомление об изменении зарегистрированного состояния (RSCN), службы входа в систему и зонирование сервера имен.

● Службы коммутационной сети VSAN.

● Услуги Cisco Fabric.

● Протокол аутентификации с квитированием вызова Диффи-Хеллмана (DH-CHAP) и протокол безопасности Fibre Channel (FC-SP).

● Службы псевдонимов распределенных устройств.

● Аутентификация FC-SP между хостами и коммутаторами.

● Сначала кратчайший путь к фабрике (FSPF).

● Тканевая привязка для Fibre Channel.

● Стандартное зонирование

● Безопасность порта

● Домен и порт.

● Расширенное зонирование.

● Каналы портов SAN.

● Анализатор структуры Cisco.

● Трассировка Fibre Channel.

● Проверка связи с Fibre Channel.

● Отладка Fibre Channel.

● Поддержка Cisco Fabric Manager.

● Спецификация инициативы по управлению хранилищем (SMI-S).

● Загрузка из SAN через VPC/EVPC.

● SNMPv2-SMI.

● СИСКО-СМИ

● SNMPv2-TM

● SNMPv2-TC.

● IANA-ADDRESS-FAMILY-NUMBERS-MIB.

● IANAifType-MIB.

● IANAiprouteprotocol-MIB.

● HCNUM-TC

● CISCO-TC

● SNMPv2-MIB.

● SNMP-COMMUNITY-MIB

● SNMP-FRAMEWORK-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-TARGET-MIB

● SNMP-USER-BASED-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB.

● CISCO-HSRP-MIB.

● CISCO-ST-TC

● CISCO-FC-FE-MIB

● CISCO-FCSP-MIB

● CISCO-PORT-TRACK-MIB

● CISCO-PSM-MIB

● CISCO-FC-SPAN-MIB

● CISCO-PORT-CHANNEL-MIB

● CISCO-RSCN-MIB

● CISCO-NS-MIB

● CISCO-FCS-MIB

● CISCO-DM-MIB

● FIBRE-CHANNEL-FE-MIB

● CISCO-FC-ROUTE-MIB

● CISCO-FSPF-MIB

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● CISCO-VSAN-MIB

● CISCO-CFS-MIB

● CISCO-FCPING-MIB

● CISCO-FCTRACEROUTE-MIB

● CISCO-FDMI-MIB

● CISCO-FC-DEVICE-ALIAS-MIB.

● CISCO-WWNMGR-MIB

● FCMGMT-МИБ

● CISCO-VEDM-MIB

● CISCO-FCOE-MIB

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● CISCO-Виртуальный интерфейс-MIB

● ENTITY-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB.

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-SYSTEM-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-СЕРВЕР-ИНТЕРФЕЙС-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB.

● CISCO-ENTITY-VENDORTYPE-OID-MIB.

● CISCO-BRIDGE-MIB

● ДИФФСЕРВ-DSCP-TC

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● ДИФФЕРВ-MIB

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB.

● CISCO-PROCESS-MIB

● РМОН-МИБ

● CISCO-RMON-CONFIG-MIB.

● CISCO-HC-ALARM-MIB

● CISCO-AAA-SERVER-MIB.

● CISCO-AAA-SERVER-EXT-MIB

● CISCO-COMMON-ROLES-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● MIB TCP/IP.

● INET-АДРЕС-MIB

● TCP-MIB

● CISCO-TCP-MIB.

● UDP-MIB

● IP-MIB

● CISCO-IP-ПРОТОКОЛ-ФИЛЬТР-МИБ.

● CISCO-DNS-КЛИЕНТ-МИБ.

● CISCO-PORTSECURITY-MIB

● СТАРТ-МИБ

● CISCO-LICENSE-MGR-MIB.

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-РФ-МИБ

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-BRIDGE-MIB

● IEEE 802.1D: протокол связующего дерева.

● IEEE 802.1p: определение приоритетов CoS.

● IEEE 802.1Q: тегирование VLAN.

● IEEE 802.1Qaz: расширенный выбор передачи.

● IEEE 802.1Qbb: пауза по приоритету.

● IEEE 802.1s: несколько экземпляров VLAN протокола связующего дерева.

● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева.

● IEEE 802.3: Ethernet.

● IEEE 802.3ad: LACP с быстрыми таймерами.

● IEEE 802.3ae: 10-гигабитный Ethernet.

● Поддержка SFF 8431 SFP+ CX1.

● РМОН

● IEEE 1588-2008: Протокол точного времени (граничные часы).

● FC-PH, версия 4.3 (ANSI/INCITS 230-1994).

● FC-PH, поправка 1 (ANSI/INCITS 230-1994/AM1 1996).

● FC-PH, поправка 2 (ANSI/INCITS 230-1994/AM2-1999).

● FC-PH-2, версия 7.4 (ANSI/INCITS 297-1997).

● FC-PH-3, версия 9.4 (ANSI/INCITS 303-1998).

● FC-PI, редакция 13 (ANSI/INCITS 352-2002).

● FC-PI-2, редакция 10 (ANSI/INCITS 404-2006).

● FC-PI-4, версия 7.0.

● FC-FS, версия 1.9 (ANSI/INCITS 373-2003).

● FC-FS-2, версия 0.91.

● FC-LS, версия 1.2.

● FC-SW-2, версия 5.3 (ANSI/INCITS 355-2001).

● FC-SW-3, версия 6.6 (ANSI/INCITS 384-2004).

● FC-GS-3, версия 7.01 (ANSI/INCITS 348-2001).

● FC-GS-4, редакция 7.91 (ANSI/INCITS 387-2004).

● FC-BB-5, версия 2.0 для FCoE.

● FCP, редакция 12 (ANSI/INCITS 269-1996).

● FCP-2, Редакция 8 (ANSI/INCITS 350-2003).

● FCP-3, редакция 4 (ANSI/INCITS 416-2006).

● FC-MI, редакция 1.92 (INCITS TR-30-2002, за исключением портов FL и класса 2)

● FC-MI-2, редакция 2.6 (INCITS TR-39-2005, за исключением FL-портов и класса 2)

● FC-SP, версия 1.6.

● FC-DA, редакция 3.1 (INCITS TR-36-2004, за исключением портов FL, портов SB и класса 2)

● Класс обслуживания: класс 3, класс F.

● Типы стандартных портов Fibre Channel: E и F.

● Типы расширенных портов Fibre Channel: SD и TE.

Платформа Cisco Nexus 5500 поддерживает медные кабели Twinax 10 Gigabit Ethernet SFP+ для коротких расстояний и оптику SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM и приемопередатчик расширения структуры Cisco Nexus 2000 [FET-10G]). для более длинных расстояний.SFP+ имеет ряд преимуществ по сравнению с другими вариантами подключения 10 Gigabit Ethernet:

● Компактный форм-фактор 10 Gigabit Ethernet.

● Оптическая совместимость с типами интерфейсов XENPAK, X2 и XFP.

● Низкое энергопотребление.

● Устройство с возможностью горячей замены.

● Продукты платформы Cisco Nexus 5500 поддерживают совместимый с Fibre Channel SFP+ со скоростью 8 Гбит/с для обеспечения собственных возможностей подключения Fibre Channel;Модули приемопередатчиков SFP, совместимые с Fibre Channel, на 8 Гбит/с с ближней и дальней досягаемостью 10 км, работают со скоростью 8/4/2 Гбит/с и поддерживаются собственными портами Fibre Channel с поддержкой 8 Гбит/с на модулях расширения и унифицированными портами.
