Подробная информация о продукте:
|
| Модель: | N5K-C5596T-FA | Технология локальных сетей: | Локальные сети 10 гигабит |
|---|---|---|---|
| Форма фактора: | 2RU | Фиксированные порты: | 32x10GT/16xSFP+ фиксированные порты |
| Электрические источники: | 2 × 1100 Вт переменные источники питания | Размеры: | 3.47 х 17.3 х 29.5 дюймов. |
| Масса: | 47.5 фунтов | Состояние: | Совсем новая, запечатанная |
| Гарантия: | 1 год | Оплата: | T/T, Western Union, Paypal |
| Перевозка: | DHL, Fedex, UPS | ||
| Выделить: | Cisco Nexus 5000 серия переключателя,2RU Cisco Nexus 5596T Шасси,32x10GT Cisco Nexus 5596T Шасси |
||
Cisco Nexus N5K-C5596T-FA - это высокопроизводительный коммутатор, предназначенный для среды центров обработки данных.
Форма фактора: шасси 2U, установленное на стойке, подходящее для условий с высокой плотностью.
Порты:
Производительность:
Масштабируемость:
Программируемость:
Поддержка виртуализации:
Сверхурочность и надежность:

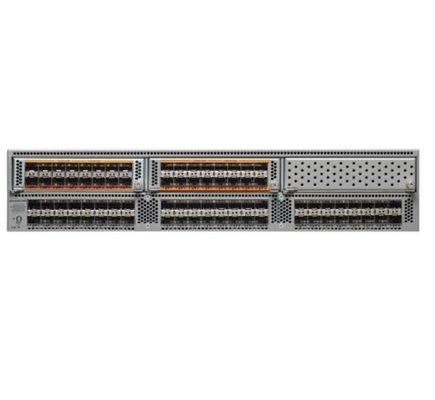

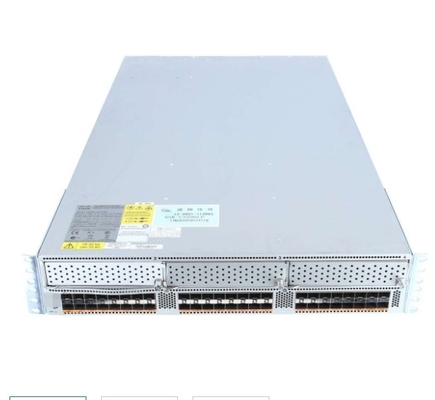

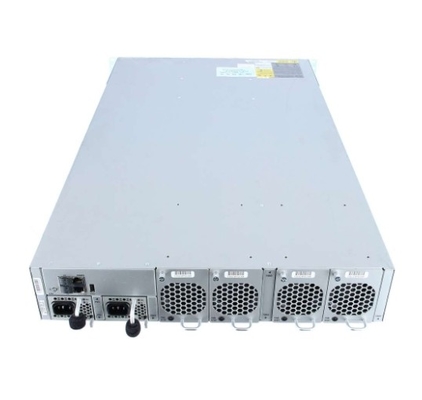

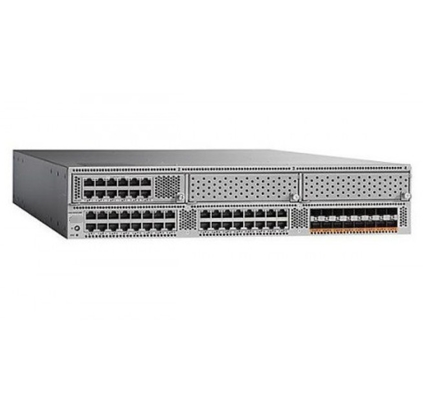

N5K-C5596T-FA - это Cisco Nexus 5596T Switch Chassis, включающий 32 фиксированных порта 10G BASE-T и 16 фиксированных портов 1/10G SFP +, воздушный поток сзади на передний план, 2 1100W переменных источников питания, фан-пакеты,3 Слот для расширения.
В таблице 2 приведены рекомендуемые элементы для N5K-C5596T-FA.
| Категория | Модель | Описание |
|
Слот для расширения Nexus 5500
|
N55-M16UP | Модуль унифицированных портов Nexus 5500 16p, запасный |
| N55-D160L3-V2 | Модуль расширения Nexus 5596 Layer 3, версия 2 | |
| Передатчик и кабель N5K | SFP-H10GB-CU1M | 10GBASE-CU SFP+ кабель 1 метр |
| SFP-10G-LR | Модуль SFP 10GBASE-LR | |
| SFP-H10GB-ACU10M | Cisco SFP-H10GB-ACU10M Прямая подключение активных оптических кабелей с SFP + разъемы | |
| Лицензия | N55-48P-SSK9 | Лицензия на хранение Nexus 5500, 48 портов |
В таблице 3 показано сравнение N5K-C5596T-FA, N5K-C5548UP-FA и N5K-C5596UP-FA.
| Код продукции | N5K-C5596T-FA | N5K-C5548UP-FA | N5K-C5596UP-FA |
| Форма фактора | 2RU | 1RU | 2RU |
| Фиксированные порты | 32x10GT/16xSFP+ фиксированные порты | 32 фиксированных унифицированных порта | 48 фиксированных унифицированных портов |
| Электрические источники | 2 1100 Вт переменные источники питания | 2 750 Вт переменного тока | 2 1100 Вт переменные источники питания |
| Модули вентиляторов | 4 | 2 | 4 |
| Слот для расширения | 3 | 1 | 3 |
| Поток воздуха | Сзади вперед | Сзади вперед | Сзади вперед |
Спецификации N5K-C5596T-FA |
|
| Производительность |
● Передача оборудования уровня 2 со скоростью 1920 Гбит/с или 1428 мпп; производительность уровня 3 до 160 Гбит/с или 240 мпп ● Записи в таблице MAC-адресов: 32,000 ● Пропускная способность с низкой задержкой, обеспечивающая предсказуемую, постоянную задержку трафика независимо от размера пакета, модели трафика или включенных функций на 10 гигабитных интерфейсах Ethernet ● Пропускная способность всех портов |
| Интерфейсы |
● 32 фиксированных порта 1 и 10G BASE-T и 16 SFP + фиксированных портов, конфигурируемых как 1 и 10 Гигабит Ethernet и FCoE или 8/4/2/1-Gbps Fiber Channel;дополнительные интерфейсы через до трех модулей расширения ● Модули расширения ● 16-портовый 1- и 10-гигабитный модуль Ethernet и FCoE ● 8-портный 8/4/2/1-Gbps Fibre Channel плюс 8-портный 1 и 10-гигабитный Ethernet и FCoE модуль ● Единый порт-модуль, состоящий из 16 портов, конфигурируемых как 8/4/2/1-Gbps Fiber Channel или 1 и 10 Гигабит Ethernet и FCoE ● 4-портный модуль расширения QSFP ● 12-портный модуль 10G BASE-T (только Cisco Nexus 5596T) ● Модуль 3-го уровня (только Cisco Nexus 5596UP и 5596T; один на систему) ● Дочерняя карта 3-го уровня (только Cisco Nexus 5548P и 5548UP; одна на систему) ● Расширение с помощью серии Cisco Nexus 2000 |
| Особенности 2-го слоя |
● Порты переключателей уровня 2 и VLAN-пространства ● Включение VLAN в IEEE 802.1Q ● Поддержка до 4096 VLAN ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместим с IEEE 802.1w) ● Протокол многоразового дерева (MSTP) (IEEE 802.1s): 64 экземпляра ● Дерево с шириной в порту ● Защита корней деревьев ● Обеспечение мостов на деревьях ● Технология Cisco EtherChannel (до 16 портов на EtherChannel) ● Технология Cisco vPC ● Улучшенное vPC позволяет vPC между Cisco Nexus 5000 и 2000 серии, а также между Cisco Nexus 3000 серии и конечного хоста ● синхронизация конфигурации vPC ● Протокол контроля агрегации ссылок (LACP): IEEE 802.3ad ● Усовершенствованное хеширование порта на основе информации слоев 2, 3 и 4 ● Джамбо-фреймы на всех портах (до 9216 байтов) ● Паузовые кадры (IEEE 802.3x) ● Управление штормами (однополосный, многополосный и трансляционный) ● Частные VLAN ● Частная VLAN через стволы (изолированная и свободная) ● Частные VLAN через vPC и EtherChannels ● Перенаправление VLAN ● Cisco FabricPath ● EvPC и vPC+ с FabricPath ● Cisco Adapter FEX ● Центры обработки данных Cisco ● Поддержка до 24 расширителей тканей на каждой платформе Cisco Nexus 5500 |
| Особенности 3-го слоя |
● Интерфейсы 3-го уровня: маршрутизированные порты на интерфейсах платформы Cisco Nexus 5500, виртуальный интерфейс переключателя (SVI), каналы портов, подинтерфейсы и подинтерфейсы каналов портов на общую сумму 4096 записей ● Поддержка до 8000 префиксов и до 16000 записей хостов IPv4 и 8000 IPv6 ● Поддержка до 8000 маршрутов мультикаста ● Поддержка до 8000 групп IGMP ● Поддержка 1000 записей VRF ● Поддержка до 4096 VLAN ● 16-управленный многопутевой транспорт с равными затратами (ECMP) ● 1664 записи в списках контроля доступа (ACL) для входа и 2048 записей для выхода ● Протоколы маршрутизации: статический, протокол информации маршрутизации версии 2 (RIPv2), расширенный протокол маршрутизации внутреннего шлюза (EIGRP), открытый кратчайший путь первая версия 2 (OSPFv2),и Протокол пограничного шлюза (BGP) ● Протоколы маршрутизации IPv6: статический, открытый кратчайший путь Первая версия 3 (OPFv3), протокол пограничных шлюзов (BGPv6), расширенный протокол маршрутизации внутренних шлюзов (EIGRPv6) ● IPv6 VRF Lite ● Протокол горячего режима ожидания маршрутизатора (HSRP) и протокол виртуальной избыточности маршрутизатора (VRRP) ● ACL: маршрутизированный ACL с опциями слоя 3 и 4 для сопоставления ACL входа и выхода ● Мультикаст: протокол независимый мультикаст версии 2 (PIMv2) редкий режим, источник специфической мультикаст (SSM), мультикаст протокол обнаружения источника (MSDP), Интернет-группа протокол управления версии 2,и 3 (IGMP v2), и v3), и Регистрация VLAN многоканального вещания (MVR) ● Виртуальное перенаправление маршрутов (VRF): VRF-lite (IP VPN); VRF-связанный однополый транслятор; и BGP-, OSPF-, RIP- и VRF-связанный мультикаст ● Unicast Reverse Path Forwarding (uRFP) с ACL; строгие и свободные режимы ● Поддержка больших кадров (до 9216 байтов) ● Поддержка до 16 расширителей тканей на каждом Nexus 5500 с модулями L3 ● RFC 896 |
| QoS |
● слой 2 IEEE 802.1p (CoS) ● 8 очередей оборудования на порт ● Конфигурация QoS по портам ● Доверие к себе ● Назначение CoS в порту ● Модульное соответствие QoS CLI (MQC) - IPv4 и IPv6 ● Классификация QoS на основе ACL (слои 2, 3 и 4) ● Маркировка MQC CoS ● Виртуальная выходная очередь по порту ● CoS-основанная очередь выхода ● Приоритетная очередь для Egress ● Расписание рейсов по портам: взвешенный круглый робин (WRR) ● Контрольный план полиции (CoPP) - IPv4 и IPv6 |
| Охрана |
● Входные ACL (стандартные и расширенные) на портах Ethernet и виртуальных Ethernet ● Стандартные и расширенные ACL 2-го уровня: MAC-адреса, тип протокола и т.д. ● Стандартные и расширенные ACL 3-го и 4-го уровней: IPv4 и IPv6, протокол управления сообщениями Интернета (ICMP и ICMPv6), TCP, протокол пользовательской датаграммы (UDP) и т.д. ● ACL на базе VLAN (VACL) ● ACL на портах (PACL) ● Названные ACL ● Оптимизированное распределение ACL ● ACL на виртуальных терминалах (VTY) ● Регистрация ACL на интерфейсе управления ● Динамический протокол конфигурации хоста (DHCP) с помощью опции 82 ● Инспекция протокола динамического разрешения адресов (ARP) ● Защита IP-источника ● Реле DHCP ● Cisco CTS (Authentication and Policy download from ACS) (загрузка политики аутентификации и политики из ACS) ● Безопасность порта Ethernet ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Особенности высокой доступности |
● Усовершенствование программного обеспечения для 2-го уровня (ISSU) ● Заменяемые на горячее питание источники питания, модули вентиляторов и модули расширения ● избыточность энергии 1:1 ● N:1 избыточность модуля вентилятора |
| Управление |
● Управление коммутаторами с использованием 10/100/1000 Мбит / с управления или консольных портов ● Консоль на базе CLI для обеспечения подробного управления вне полосы ● Управление переключателями в полосе ● светодиоды локатора и маяка на серии Cisco Nexus 2000 ● ЛЕД-диод, расположенный в порту, и светодиод-маяк ● Синхронизация конфигурации ● Предварительное снабжение модулей ● Регулировка конфигурации ● Безопасная оболочка версии 2 (SSHv2) ● Telnet ● AAA ● AAA с RBAC ● РАДИУС ● TACACS+ ● Syslog (8 серверов) ● Встроенный пакетоанализатор ● SNMPv1, v2 и v3 (IPv4 и IPv6) ● Улучшенная поддержка SNMP MIB ● Поддержка XML (NETCONF) ● Дистанционное наблюдение (RMON) ● Усовершенствованный стандарт шифрования (AES) для управления трафиком ● Единое имя пользователя и пароль в CLI и SNMP ● Протокол аутентификации Microsoft Challenge Handshake (MS-CHAP) ● Цифровые сертификаты для управления между коммутатором и сервером RADIUS ● Cisco Discovery Protocol версии 1 и 2 ● RBAC ● Switched Port Analyzer (SPAN) на физическом интерфейсе, канале порта, VLAN и Fibre Channel ● Включенный дистанционный разряд (ERSPAN) ● Счетчики пакетов входа и выхода по интерфейсу ● Протокол сетевого времени (NTP) ● Cisco GOLD ● Комплексные диагностические тесты ● Звоните домой ● Умный звонок домой ● Cisco Fabric Manager - менеджер по производству тканей ● Cisco DCNM ● CiscoWorks LAN Management Solution (LMS) - решение для управления локальной сетью |
| Соединение центра обработки данных |
● PFC (поддержка паузы по приоритету) в соответствии с CEE и IEEE ● Поддержка дистанции PFC: 3000 м ● Протокол DCBX, соответствующий требованиям ЦВЕ ● Улучшенный выбор передачи, соответствующей требованиям CEE и IEEE |
| Канал волоконного канала и функции FCoE (требуется лицензия на услуги хранения данных) |
● FCoE (FC-BB-5) в соответствии со стандартами T11 ● Протокол инициализации T11 FCoE (FIP) (FC-BB-5) ● Любой порт Ethernet 10 Гигабит, настраиваемый как FCoE ● Администрация SAN отделена от администрации LAN ● ФКП ● Передача через волоконный канал (FCF) ● Стандартные типы портов волокнистого канала: E, F и NP ● Виды портов, усовершенствованные по каналу волокна: VE, TE и VF ● Ф-портный ствол ● Каналация F-порта ● Прямая привязка целей FCoE и Fibre Channel ● До 240 буферных кредитов на каждый родный порт Fibre Channel ● До 32 VSAN на один переключатель ● Канал порта через волоконно-волоконный канал (SAN) ● Нативный режим Интероп 1 ● Нативный режим Интероп 2 ● Нативный режим интероп 3 ● Нативный режим интероп 4 ● ВСАН-транкинг ● Интерфейс управления устройствами для тканей (FDMI) ● Постоянность идентификатора волоконного канала (FCID) ● Услуги распределенного устройства под именем ● Доставка по заказу ● Отслеживание порта ● Технология виртуализации Cisco N-Port (NPV) ● Виртуализация идентификатора N-порта (NPIV) ● Услуги в области тканей: сервер имен, уведомление о регистрации изменений состояния (RSCN), услуги входа в систему и зонирование сервера имен ● Услуги по производству тканей по ВСАН ● Cisco Fabric Services ● Протокол аутентификации с помощью рукопожатия (DH-CHAP) и протокол безопасности волоконного канала (FC-SP) ● Услуги распределенного устройства под именем ● Аутентификация FC-SP от хоста к коммутатору и от коммутатора к коммутатору ● Сначала самый короткий путь по ткани (FSPF) ● Связывание тканей для волоконного канала ● Стандартное зонирование ● Охрана портов ● Домен и порт ● Улучшенное зонирование ● каналы портов SAN ● Анализатор тканей Cisco ● Путь через волоконно-канала ● Пинг через волоконно-канала ● Дебгурирование через волоконный канал ● Поддержка Cisco Fabric Manager ● Спецификация инициативы по управлению хранилищами (SMI-S) ● Загрузка из SAN через VPC/EVPC |
| Общие МИБ |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteпротокол-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-НОТИФИКАЦИЯ-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| МИБ слоя 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| МИБ по волоконному каналу |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● Cisco-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● Cisco-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● КОЛЬКОВО-КАНАЛЬ-ФЕ-МИБ ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● Cisco-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| Ethernet MIB |
● Cisco-VLAN-MEMBERSHIP-MIB ● Cisco-Virtual-Interface-MIB |
| Конфигурация MIB |
● ENTITY-MIB ● ИФ-МИБ ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● Cisco-IP-IF-MIB ● Cisco-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● Cisco-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● Cisco-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Мониторинг МИБ |
● DIFFSERV-DSCP-TC ● Уведомление-LOG-MIB ● DIFFSERV-MIB ● Cisco-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| МИБ по безопасности |
● Cisco-AAA-SERVER-MIB ● Cisco-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● Cisco-Common-MGMT-MIB ● CISCO-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● MIB TCP/IP ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● Cisco-DNS-CLIENT-MIB ● Cisco-PORTSECURITY- MIB |
| Различные MIB |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● Cisco-Ethernet-Fabric-Extender-MIB ● CISCO-BRIDGE-MIB |
| Промышленные стандарты |
● IEEE 802.1D: Протокол с деревом протяженности ● IEEE 802.1p: Приоритетизация CoS ● IEEE 802.1Q: маркировка VLAN ● IEEE 802.1Qaz: Улучшенный выбор передачи ● IEEE 802.1Qbb: Пауза по приоритету ● IEEE 802.1s: несколько VLAN-инстанций протокола Spanning Tree ● IEEE 802.1w: Быстрая реконфигурация протокола Spanning Tree ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP с быстрыми таймерами ● IEEE 802.3ae: 10 гигабитных Ethernet ● Поддержка SFF 8431 SFP+ CX1 ● РМОН ● IEEE 1588-2008: Протокол точного времени (граничные часы) |
| Стандарты волоконно-диагностического канала |
● FC-PH, Ревизия 4.3 (ANSI/INCITS 230-1994) ● FC-PH, поправка 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Поправка 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Ревизия 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Ревизия 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Ревизия 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Ревизия 10 (ANSI/INCITS 404-2006) ● FC-PI-4, пересмотр 7.0 ● FC-FS, Ревизия 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, пересмотр 0.91 ● FC-LS, пересмотр 1.2 ● FC-SW-2, Ревизия 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Ревизия 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Ревизия 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Ревизия 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Ревизия 2.0 для FCoE ● FCP, Ревизия 12 (ANSI/INCITS 269-1996) ● FCP-2, пересмотр 8 (ANSI/INCITS 350-2003) ● FCP-3, Ревизия 4 (ANSI/INCITS 416-2006) ● FC-MI, Ревизия 1.92 (INCITS TR-30-2002, за исключением FL-портов и класса 2) ● FC-MI-2, Ревизия 2.6 (INCITS TR-39-2005, за исключением FL-портов и класса 2) ● FC-SP, пересмотр 1.6 ● FC-DA, Ревизия 3.1 (INCITS TR-36-2004, за исключением портов FL, SB и класса 2) ● Класс службы: класс 3, класс F ● Стандартные типы портов волоконно-канального канала: E и F ● Виды портов, усовершенствованные через волоконный канал: SD и TE |
| Физические характеристики | |
| SFP+ оптика |
Платформа Cisco Nexus 5500 поддерживает 10 гигабитных Ethernet SFP+ медных кабелей Twinax для коротких расстояний и оптики SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM и Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) для больших расстояний. SFP + имеет несколько преимуществ по сравнению с другими вариантами подключения 10 Гбит Ethernet: ● Маленький форм-фактор 10 Гигабит Ethernet ● Оптическая совместимость с типами интерфейсов XENPAK, X2 и XFP ● Низкое энергопотребление ● Устройство для перемещения на горячем уровне ● Платформенные продукты Cisco Nexus 5500 поддерживают SFP+, совместимый с Fibre Channel на 8 Гбит/с, для нативных опций подключения Fibre Channel; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| Физические (высота x ширина x глубина) | 3.47 х 17,3 х 29,5 дюйма (8,8 х 43,9 х 74,9 см) |
| Рабочая температура | От 32 до 104°F (0 до 40°C) |
| Нерабочая (хранение) температура | -40 до 158°F (-40 до 70°C) |
| Влажность | от 5 до 95% (неконденсирующий) |
| Высота | от 0 до 10 000 футов (от 0 до 3000 м) |
| Вес | 47.5 фунтов (21,55 кг) |
