Подробная информация о продукте:
|
| Размеры: | 440 х 180 х 44 мм | слой: | 2/3 |
|---|---|---|---|
| Тип порта: | RJ-45 | Операционная температура: | 0°C к 40°C |
| гарантия: | 1 год | MTBF: | 100000 часов |
| Вводная мощность: | 100-240В переменного тока | Вес: | 2.2 кг |
| Выделить: | DS-C9148T-24PITK9 Cisco Ethernet переключатель,10/100/1000 Мбит/с коммутатор Cisco Ethernet,24 активных порта Cisco Ethernet |
||

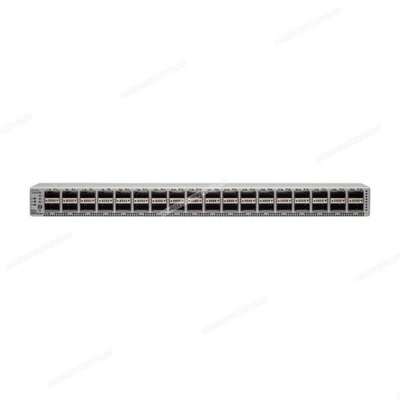

Cisco следующего поколения®MDS 9148T 32-Gbps 48-Port Fibre Channel Switch (рисунок 1) обеспечивает высокоскоростное соединение Fibre Channel для массивов All-Flash.Этот коммутатор предлагает современные аналитические и телеметрические возможности, встроенные в платформу ASIC (Application-Specific Integrated Circuit) следующего поколения.. Этот переключатель позволяет бесшовный переход на Fibre Channel Non-Volatile Memory Express (FC-NVMe) рабочие нагрузки, когда они доступны, без каких-либо аппаратных обновлений в SAN.и крупных предприятий, которые быстро развертывают облачные приложения с использованием чрезвычайно плотных виртуализированных серверовНекоторые из основных преимуществ для маломасштабной сети хранения данных (SAN) - это автоматическое зонирование, неблокирующее переадресацию,и небольшие портовые группы из 16 портовПреимущества для SAN среднего и большого размера включают более высокую масштабность для функций Fibre Channel Control-Plane, виртуальные SAN, Fabric Login (FLOGI), alias устройств и масштаб сервера имен,48 портов 32-Гбит/с, не переподписываемых по скорости линии, двунаправленный воздушный поток и фиксированный форменный коммутатор SAN FC-NVMe с расширенными кредитами Buffer-to-Buffer (B2B), соединяющими порты хранения и хоста и шифрование линий Fibre Channel.Масштабные SAN-архитектуры, построенные с помощью SAN-корневых директоров, могут расширять соединение с сервером на 32 Гбит/с, используя эти коммутаторы в режиме переключения или в режиме виртуализации сетевого порта (NPV)Кроме того, переключатель поддерживает расширенные диагностические функции, такие как Inter-Switch Link (ISL) и
Диагностика хост-автобус-адаптер (HBA), диагностический параметр чтения, сигнал связи кабеля,1и расширенные функции надежности, такие как исправление ошибок вперед (FEC) с портами HBA.
Cisco MDS 9148T 32-Gbps 48-портный коммутатор волоконного канала
Основные характеристики Cisco MDS 9148T 32-Gbps 48-Port Fiber Channel Switch включают:
● Высокая производительность:Архитектура MDS 9148T с централизованным неблокирующим арбитражем обеспечивает стабильную производительность с низкой задержкой 32 Гбит/с при всех условиях трафика для каждого порта Fibre Channel на коммутаторе.
● Полностью интегрированная система анализа SAN:Этот многофункциональный коммутатор также предлагает современные аналитические и телеметрические возможности SAN, которые были встроены в эту аппаратную платформу следующего поколения.Эта новая современная технология соединяет порт ASIC следующего поколения с полностью выделенным сетевым процессором, предназначенным для выполнения аналитических вычислений в режиме реального времени на 32-Гбит/с линейной картеТелеметрические данные, полученные при проверке заголовков кадров, рассчитываются на борту (включая переключатель) и, используя ведущий в отрасли открытый формат,может быть транслироваться на любую аналитическую платформу визуализации.
● Экономия капитальных затрат (CapEx):Порты с частотой 32 Гбит/с позволяют пользователям развертывать их с существующими 16 или 8 Гбит/с передатчиками, обеспечивают защиту инвестиций с возможностью перехода на передатчики и адаптеры с частотой 32 Гбит/с при необходимости.
● Высокая доступность:Коммутаторы MDS 9148T предназначены для обеспечения 99,999% доступности. Он обеспечивает такую выдающуюся доступность и надежность, обеспечивая избыточность на всех основных компонентах,такие как подсистемы питания и охлажденияКроме того, члены соединения порта-канала могут быть разделены на три группы портов, таким образом обеспечивая дополнительную высокую доступность.
● Надежность:В рамках стандартной спецификации 32-Gbps Fibre Channel, Cisco обеспечивает FEC между портами коммутатора и портами HBA на всех 32-Gbps Fibre Channel фиксированных коммутаторах.Эта функция помогает убедиться, что любая ошибка, введенная в полете, исправляется до того, как она достигнет стороны устройства. Кроме того, Cisco расширяет уведомление об изменении состояния буфера-буфера (BBSCN) и восстановление кредита буфера-буфера, которое поддерживается на всех коммутаторах Cisco между портами ISL,на прокладки ткани, прикрепленные к любому конечному устройству,. Со временем порча готовых к приему сообщений, известных как R_RDY-примитивы, может привести к потере кредитов, что в конечном итоге может привести к прекращению передачи ссылки в одном направлении.Взыскание кредитов от буфера к буферу предусматривает два подключенных порта для обнаружения и исправления этой ситуации..
● Рост в небольших шагах:MDS 9148T Fibre Channel Switch предоставляет возможность развертывать всего двадцать четыре порта 32-Gbps Fibre Channel в начальном варианте, который может увеличиваться с 8 портов до 48 портов.Эта настройка позволяет четыре возможные конфигурации 24, 32, 40 и 48 портов.
● ASIC следующего поколения:Коммутатор MDS 9148T Fibre Channel питается от того же высокопроизводительного 32-Gbps Cisco ASIC, который питает портфель продуктов Cisco MDS 32-Gbps Fibre Channel.
● Более высокая масштабируемость:Повышенная масштабируемость ткани обеспечивает большую гибкость для различных архитектур SAN.
● Телеметрия:Заголовки волоконного канала и интерфейсов малых компьютерных систем (SCSI) могут быть проверены без необходимости использования каких-либо внешних кранов или устройств.Полученные показатели могут быть проанализированы на коммутаторе, а также экспортированы с использованием выделенного 1- или 10-Гбит/с порта Small Form-Factor Pluggable Plus (SFP+) для целей телеметрии и аналитики#.
● Интеллектуальные услуги:Авто-зона, умное зонирование, обнаружение и изоляция медленного стока, виртуальные SAN (VSAN) и маршрутизация между VSAN (IVR) и качество обслуживания (QoS) по всей фабрике позволяют перемещаться из островов SAN в предприятие.широкие сети храненияШифрование трафика доступно в качестве опции для удовлетворения строгих требований безопасности.
● Софистицированная диагностика:MDS 9148T обеспечивает интеллектуальные диагностические инструменты, такие как диагностика ISL, диагностика HBA, чтение диагностических параметров, Switched Port Analyzer (SPAN), интегрированные возможности Cisco Call Home,и Онлайн Система Управления Здравоохранением для повышения надежности, более быстрое решение проблем и снижение затрат на обслуживание.
● Осознание виртуальной машины:MDS 9148T обеспечивает видимость всех виртуальных машин, которые получают доступ к хранилищам LUN в ткани.Эта функция доступна через HBA, способные приоритетным маркировкой идентификатора виртуальной машины (VMID) на каждом фрейме Fibre ChannelОсознание виртуальных машин может быть расширено до интеллектуальных услуг ткани, таких как аналитики1 для визуализации производительности каждого потока, исходящего от каждой виртуальной машины в ткани.
● Программируемые ткани:MDS 9148T обеспечивает мощные возможности REST (Representational State Transfer) и Cisco NX-API для гибкого и быстрого программирования утилит для SAN.
● Управление одной панелью:Вы можете обеспечить, управлять, отслеживать и устранять неполадок MDS 9148T с помощью Cisco Data Center Network Manager (DCNM), который в настоящее время управляет всем набором продуктов Cisco Data Center.
● Технология безопасной загрузки и противозаимствования:MDS 9148T использует встроенное оборудование, которое защищает всю систему от вредоносных атак, обеспечивая доступ к критическим компонентам, таким как загрузчик, загрузчик системного изображения,и интерфейс совместной группы испытаний (JTAG).
Архитектурные преимущества SAN
Новые 32-Гбит/с тканевые коммутаторы отвечают требованиям к высокомасштабной, виртуализированной, интеллектуальной инфраструктуре SAN в среде центра обработки данных нынешнего поколения.Промышленность уже готова к переходу на фиксированные коммутаторы с частотой 32 Гбит/с с доступностью 32-Гбит/с HBA и массивов хранения от поставщиковКроме того, поскольку флэш-массивы с низкой задержкой и чрезвычайно плотные виртуализации становятся все более распространенными, ожидается, что фиксированные коммутаторы обеспечат соединение 32 Гбит/с с ядром SAN.
Это решение имеет несколько важных преимуществ:
● Консолидация серверного порта:Спрос на 32-Гбит/с тканевые коммутаторы увеличится, поскольку гипермасштабная виртуализация удвоит плотность виртуальных машин на стойке.увеличение потребности в портах HBA с более высокой пропускной способностью на раку серверов или самостоятельных серверовВскоре 32-Gbps HBA порты будут консолидировать текущую 16-Gbps HBA установленную базу, с необходимостью увеличения емкости сервера в том же стойке.предоставляет отличное решение, а гибкость увеличения от 24 портов до 48 портов является дополнительным преимуществом.
● Упрощение:С помощью консолидации администратор SAN может уменьшить сложность и упростить управление.MDS 9148T 32-Gbps 48-портный коммутатор в режиме N_Port ID Virtualization (NPIV) с коммутаторами волоконного канала, подключающимися к нему в режиме N_Port Virtualization (NPV), порты устройств могут масштабироваться очень экономически эффективно с течением времени, не добавляя нагрузки на управление коммутаторами NPV.Авто-зонирование облегчает автоматическое зонирование с нулевым касанием без необходимости настройки зонирования на фиксированных коммутаторах с частотой 32 Гбит/с, которые развертываются в автономных SAN.
● Конвергенция многопротоколов:Ссылки на 32 Гбит/с пользуются меньшей задержкой по сравнению с ссылками на меньшую пропускную способность, что обеспечивает более высокую производительность нагрузки на ваш массив хранилищ.Более высокая пропускная способность также помогает обеспечить меньшую перегрузку ISL для новых протоколов хранения, которые, как ожидается, будут доступны на внешне присоединенных массивах хранения: например, NVMe по каналу Fibre может сосуществовать на той же связи, что и существующие рабочие нагрузки SCSI.
● Масштаб и производительность:This fixed-form-factor switch supports the performance and scale required to deploy a dedicated and standalone Fibre Channel SAN connecting both initiators and targets without requiring any other switching infrastructure.
Подробную информацию о совместимости оборудования и программного обеспечения, а также о совместимости продуктов можно найти вМатрица взаимодействия коммутаторов серии MDS 9000.
В таблице 1 перечислены спецификации 32-Гбит/с 48-портового коммутатора MDS 9148T.
Техническая поддержка и обслуживание коммутаторов Cisco Ethernet
Cisco Ethernet Switch предлагает техническую поддержку и обслуживание клиентам, чтобы обеспечить наивысший уровень удовлетворенности.Наш высококвалифицированный персонал доступен 24/7/365 для оказания помощи по различным вопросам, таким как установка, устранение неполадок, оптимизация и многое другое.
Наши возможности технической поддержки и обслуживания включают:
Свяжитесь с нами сегодня, чтобы узнать больше о возможностях технической поддержки и обслуживания Cisco Ethernet Switch.
Cisco Ethernet Switch Packaging и доставка:
Cisco Ethernet Switches поставляются в картонных коробках с несколькими слоями пузырьковой оболочки или пены для дополнительной защиты. Содержание коробки должно включать в себя коммутатор Ethernet, адаптер питания,Кабель питанияНа коробке должны быть четко указаны номер модели и серийный номер выключателя.
Коробка должна быть надежно запечатана лентой и помещена в более крупную коробку с достаточной прокладкой для защиты содержимого во время транспортировки.Большая коробка также должна быть помечена номером модели и серийным номером переключателяОн также должен включать в себя упаковочную карточку с информацией о доставке заказчика.
