Подробная информация о продукте:
|
| Имя: | WS C3560CX 8TC S | Набор функций: | База IP |
|---|---|---|---|
| Порты: | 8 x 10/100/1000 Гигабитная Ethernet | Интерфейсы uplink: | 2 x 1G меди плюс 2 x 1G SFP |
| Гарантия: | 1 год | ДРУГОВОДНАЯ ПОДОБНОСТЬ: | DHL&FeDex |
| Препровождать ширину полосы частот: | 16 Gbps | Рама: | MB 512 |
| Оплата: | TT/Paypal | ||
| Выделить: | 8 портов компактный переключатель,Cisco Catalyst 8 портов компактный переключатель |
||
Cisco Catalyst 3560-CX серии WS-3560CX-8TC-S Gigabit Ethernet управляемые коммутаторы состоят из 8 x Gigabit Ethernet портов, 2 x Gigabit Ethernet RJ-45 подключения и 2 x SFP подключения.

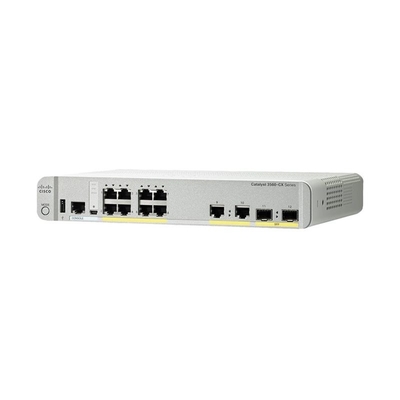

Рисунок 1 показывает внешний вид WS-C3560CX-8TC-S.
Таблица 1 показывает быстрые характеристики.
| Код продукции | WS-3560CX-8TC-S |
| Набор функций | База IP |
| Интерфейсы подключения | 2 x 1G меди плюс 2 x 1G SFP |
| Порты | 8 x 10/100/1000 Гигабитная Ethernet |
| Пропускная способность | 16 Гбит/с |
| Пропускная способность коммутации (полное дуплексное оборудование) | 32 Гбит/с |
| ОЗУ | 512 Мб |
| Флэш-память | 128 МБ |
| Размеры | 40,44 х 26,9 х 21,3 см |
На рисунке 2 показана передняя панель WS-C3560CX-8TC-S.
Примечание:
| ① | Кнопка режима | ⑤ | 8 x 10/100/1000 портов |
| ② | Порт USB типа A | ⑥ | 2 х 1 Г меди |
| ③ | Порт консоли RJ-45 | ⑦ | Слоты для модулей SFP |
| ④ | Порт USB мини-типа B (консоль) | ⑧ | Светодиодные переключатели |
· Сменные светодиоды включают SYST, STAT, SPEED LED и Console LED.
В таблице 2 приведены описания трех светодиодов.
| Светодиодные | Цвет/режим порта | Описание |
|
SYST (Система светодиода) |
Выключено | Система не включена. |
| Зеленый | Система работает нормально. | |
| Омела | Система получает питание, но не работает должным образом. | |
| STAT | Статус порта | Это режим по умолчанию. |
| СТРЕД | Скорость в порту | Операционная скорость порта: 10, 100 или 1000 Мбит/с. |
Светодиоды консоли показывают, какой порт консоли используется.
Если вы подключаете кабель к порту консоли, переключатель автоматически использует этот порт для связи с консолью.
В таблице 3 показано описание консольного светодиода.
| Светодиодные | Цвет | Описание |
| Порт консоли RJ-45 | Зеленый |
Порт консоли RJ-45 активен. Включение USB-мини-консоли не работает. |
| Выключено |
Порт не активен. Порт USB-мини консоли активен. |
|
| Порт USB-мини-консоли | Зеленый |
Порт USB-мини консоли активен. Светодиод порта консоли RJ-45 не работает. |
| Выключено |
Порт не активен. Порт консоли RJ-45 активен. |
В таблице 4 показаны некоторые рекомендуемые кабели.
| Модели | Описания |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Консольный кабель 6 футов с USB типа A и mini-B |
| КАБ-КОНСОЛ-RJ45 | Cisco CAB-CONSOLE-RJ45 Консольный кабель 6 футов с RJ45 и DB9F |
| Модели | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Уплинки | 2 x 1G меди плюс 2 x 1G SFP | 2 x 1G меди плюс 2 x 1G SFP |
| Порты | 8 x 10/100/1000 Гигабитная Ethernet | 8 x 10/100/1000 Гигабитная Ethernet |
| Набор функций | База IP | База IP |
|
ПоЭ Выходные порты |
Никаких | 8 PoE+ |
| Доступная мощность POE | Никаких | 240 Вт |
