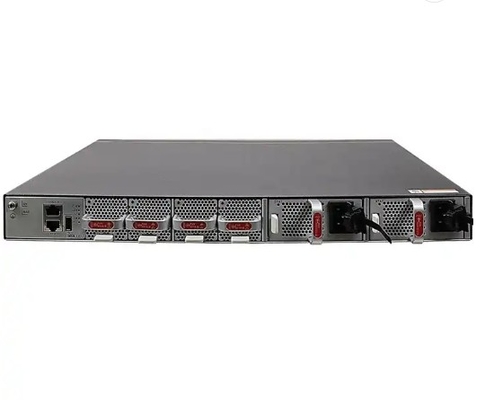

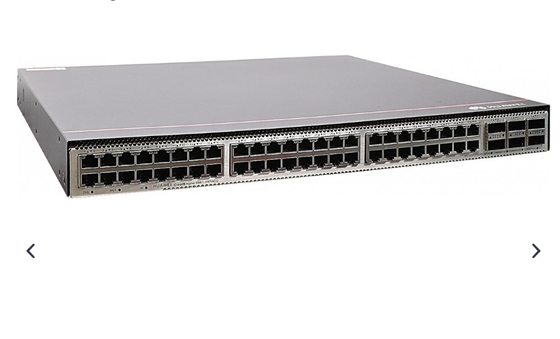

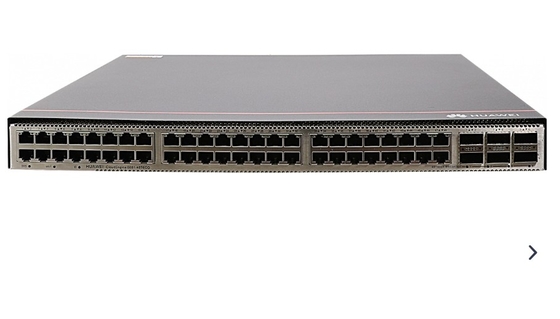

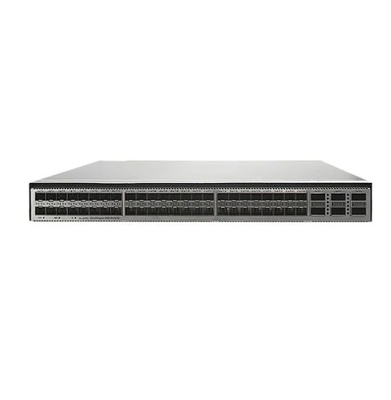

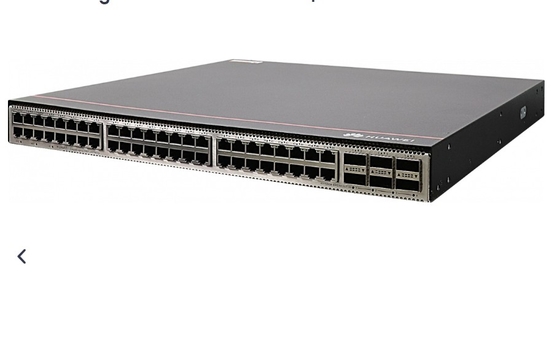

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Порт питания Боковой воздухозабор

Спецификация CE6881-48T6CQ-B

Положение

Описание

Физические характеристики

• Размеры (H x W x D)
• Базовые размеры (без выступающих из корпуса частей): 43,6 мм х 442,0 мм х 420,0 мм (1,72 дюйма х 17,4 дюйма х 16,5 дюйма)
• Максимальные размеры (глубина - расстояние от отверстий на передней панели до ручки на задней панели): 43,6 мм х 442,0 мм х 446,1 мм (1,72 дюйма х 17,4 дюйма х 17,6 дюйма)

Параметры окружающей среды

Температура

• Операционная температура: от 0°C до 40°C (32°F до 104°F) на высоте 0-1800 м (0-5906 футов)

Примечание:

Когда высота составляет 1800-5000 м (5096-16404 футов), максимальная рабочая температура снижается на 1 ° C (1,8 ° F) каждый раз, когда высота увеличивается на 220 м (722 фута).

• Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

Относительная влажность

5% RH до 95% RH, неконденсирующий

Высота

< 5000 м (16404 фута)

Шум (звуковое давление, 27°C)

• Поток воздуха сзади вперед: < 57 дБА
• Поток воздуха спереди-назад: < 58 дБА

Спецификации мощности

Тип источника питания

Переменный ток (AC/DC/HVDC)

Входная мощность переменного тока

• Номинальный диапазон входного напряжения: от 100 до 240 В, 50/60 Гц
• Максимальный диапазон входного напряжения: от 90 до 290 В, от 47 до 63 Гц

Входная мощность постоянного тока

• Номинальный диапазон напряжения: от -48 В до -60 В
• Максимальный диапазон напряжения: от -38,4 В до -72 В

Высоковольтный источник питания постоянного тока

• Модуль питания постоянного тока 600 Вт и 240 Вт (серия PAC600S12):
• Номинальный диапазон напряжения: 240 В постоянного тока
• Максимальный диапазон напряжения: от 190 В до 290 В
• Модуль питания 1200 Вт высокого напряжения постоянного тока (серия PHD1K2S12):
• Номинальный диапазон напряжения: от 240 до 380 В постоянного напряжения
• Максимальный диапазон напряжения: от 190 до 400 В постоянного напряжения

Номинальный входный ток

• Модуль питания постоянного тока 600 Вт и 240 Вт (серия PAC600S12):
• 8 A (100 V AC до 240 V AC)
• 4 А (240 В постоянного тока)
• Модуль питания 1000 Вт постоянного тока (серия PDC1000S12): 30 А (от -48 В постоянного до -60 В постоянного)
• Модуль питания 1200 Вт высокого напряжения постоянного тока (серия PHD1K2S12): 8 А

Потребление мощности шасси

Максимальное потребление энергии

349 Вт

Типичное потребление энергии

• 194 Вт (100% пропускной способности, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, модули двойной мощности)
• 240 Вт (100% пропускной способности, оптические модули на короткие расстояния на всех оптических портах, модули двойной мощности)

Рассеивание тепла по шасси

Максимальное рассеивание тепла

1191 BTU/ч

Типичное рассеивание тепла

• 662 BTU/ч (100% пропускной способности, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, модули двойной мощности)
• 819 BTU/ч (100% пропускной способности, оптические модули на короткие расстояния на всех оптических портах, модули двойной мощности)

Защита от перенапряжений

Модуль питания:

• Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме
• DC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
• HVDC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

Рассеивание тепла

Режим рассеивания тепла

Охлаждение воздухом

Поток воздуха

Передний к заднему или задний к переднему, в зависимости от модулей вентиляторов и силовых модулей

Надежность и доступность

Запасный модуль питания

1+1 резервный

Резервное копирование модуля вентилятора

Устройство поддерживает четыре подключаемых модуля вентилятора, которые работают в режиме горячего режима ожидания.Вам рекомендуется немедленно заменить неисправный модуль вентилятора..

Теплая смена

Поддерживается всеми силовыми модулями и модулями вентиляторов

Среднее время между сбоями (MTBF)

45.9 лет

Среднее время до ремонта (MTTR)

1.57 часов

Доступность

0.9999960856

Технические спецификации

Процессор

10,4 ГГц, четыре ядра

Память DRAM

4 Гб

Никакой флэш

64 МБ

NAND Flash

4 Гб

Стол

Порт обслуживания, поддерживающий функцию наложения

10GE оптические порты и 100GE оптические порты

Сертификация

• Соблюдение стандартов безопасности
• Соответствие стандартам ЭМК
• Соблюдение экологических стандартов
