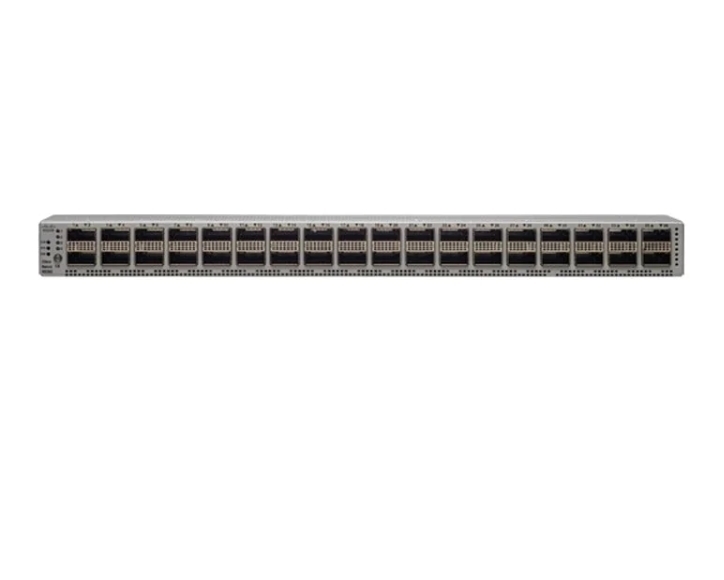

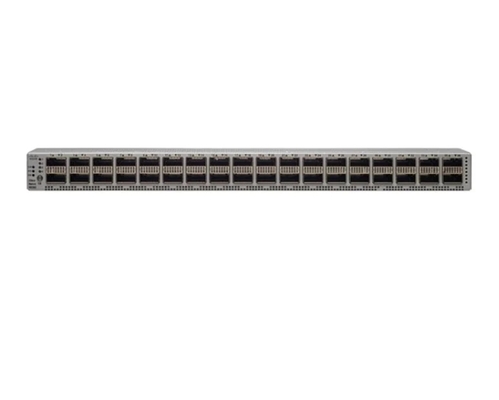

N9K-C9236C - это Nexus 9200 с 36p 40G 100G QSFP28. the Cisco Nexus 9200 platform consists of industry-leading ultra-high-density fixed-configuration data center switches with line-rate Layer 2 and 3 features that support enterprise and commercial applications, хостинг для поставщиков услуг и облачные вычислительные среды.Эти коммутаторы поддерживают широкий диапазон скоростей портов с гибкими комбинациями соединения 1/10/25/40/50/100-Gbps в компактных форм-факторахИспользуя широко используемую операционную систему Cisco NX-OS Software, лидирующую в отрасли, платформа Cisco Nexus 9200 предназначена для программируемой ткани, которая предлагает гибкость, мобильность,и масштабирование для поставщиков услуг и поставщиков инфраструктуры как услуги (IaaS) и облачных сервисовОн также предназначен для программируемой сети, которая автоматизирует конфигурацию и управление для клиентов, которые хотят воспользоваться преимуществами модели работы DevOps и наборов инструментов.
Быстрые характеристики
Таблица 1 показывает быстрые характеристики.
| Код продукции |
N9K-C9236C |
| Порты |
36 x 100 Гбит/с портов QSFP28 |
| Поддерживаемые скорости |
1, 10, 25, 40, 50 и 100 Гбит/с |
| Конфигурация порта |
36 фиксированных портов QSFP28, каждый из которых индивидуально настроен на 1 x 100 Гбит/с, 4 x 10 Гбит/с, 4 x 25 Гбит/с, 1 x 40 Гбит/с или 2 x 50 Гбит/с |
Физические размеры
(H x W x D) |
1.72 х 17.3 х 22.5 дюйма (4.4 х 43.9 х 57.1 см) |
| Вес |
18.2 фунта (8,3 кг) (без источников питания или вентиляторов) |
Подробная информация о продукции
Платформа Cisco Nexus 9200 обеспечивает следующие функции и преимущества:
- ●Высокая производительность и масштабируемость
Платформа обеспечивает коммутацию уровня 2 и 3 на всех портах со скоростью до 7,2 Тбит/с и пропускной способностью более 5,35 БПП.
Благодаря возможности до 30 МБ совместного буфера платформа является отличным выбором для масштабируемых центров обработки данных и приложений больших данных.Возможность тонкой настройки распределения буфера для очередей, не подпадающих, делает Nexus 9200 идеальной платформой для разработки IP-хранилища.
- ●Виртуальная расширяемая локальная сеть (VXLAN)
Платформа предлагает VXLAN-маршрутизацию на базе линейной скорости.
The Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) control plane provides scalable multitenancy and host mobility (refer to VXLAN Network with MP-BGP EVPN Control Plane for more information).
- ●Высокая доступность оборудования и программного обеспечения
64-управленный равноценный мультипут (ECMP) маршрутизации позволяет использовать Layer 3 Fat-дерево конструкции.и увеличить пропускную способность с небольшими перебоями в сети.
Наладка обеспечивает бесперебойную модернизацию в большинстве случаев.
Коммутаторы используют горячезаменяемые энергоблок и вентиляторы с избыточностью N + 1.
- ●Специально построенная операционная система NX-OS с всеобъемлющими, проверенными инновациями
Открытая программируемость поддерживает встроенные инструменты автоматизации DevOps, такие как Puppet, Chef и Ansible.
Cisco NX-API поддерживает общий программный подход для коммутаторов Cisco Nexus.
Автоматическое обеспечение питанием (POAP) позволяет безконтактную загрузку и настройку выключателя, резко сокращая время обеспечения.
Встроенный скриптовый движок Python позволяет автоматизировать и удалять операции в центре обработки данных.
Расширенный мониторинг буфера сообщает об использовании буфера в режиме реального времени на порт и очередь, что позволяет организациям отслеживать взрывы трафика и модели трафика приложений.
Поддерживаются полные пакеты протоколов однополого и многополого маршрутизации слоя 3, включая BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Роутинговый информационный протокол версия 2 (RIPv2), Протокол независимого мультикаста в редком режиме (PIM-SM), мультикаст с конкретным источником (SSM) и протокол обнаружения мультикастного источника (MSDP).
Маршрутизация сегментов позволяет сети пересылать пакеты Multiprotocol Label Switching (MPLS) и выполнять проектирование трафика без использования протокола резервирования ресурсов (RSVP) Traffic Engineering (TE).Он обеспечивает альтернативную систему управления для повышения масштабируемости сети и виртуализации.
Аксессуары
В таблице 2 показаны поддерживаемые аксессуары.
| Модель |
Описание |
| NXA-PAC-650W-PI |
Nexus 9000 650 Вт переменной мощности, портовый вход |
| NXA-PAC-650W-PE |
Nexus 9000 650 Вт переменной мощности, выхлопная установка на бортовой стороне |
| NXA-PAC-1200W-PI |
Nexus 9000 1200 Вт переменной мощности, портовый вход |
| NXA-PAC-1200W-PE |
Nexus 9000 1200 Вт переменной мощности, выхлопная установка на бортовой стороне |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, портальный вход |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, выхлопная установка на бортовой стороне |
| N9K-PUV-1200W |
Nexus 9300 1200W универсальное питание, двунаправленный воздушный поток и поддержка переменного тока/высокого напряжения |
| N9K-C9300-FAN3 |
Nexus 9K Фиксированный вентилятор для переключателя 2RU, портовый вход |
| N9K-C9300-FAN3-B |
Nexus 9K Фиксированный вентилятор для переключателя 2RU, выхлопный привод |
| NXA-FAN-30CFM-F |
Nexus 2K / 3K / 9K Один вентилятор для переключателя 1RU, выхлопный воздушный поток с боковой стороны |
| NXA-FAN-30CFM-B |
Nexus 2K / 3K / 9K Один вентилятор для переключателя 1RU, поток воздуха на стороне порта |
| NXA-FAN-35CFM-PE |
Nexus 92300 Один вентилятор, выхлопный воздушный поток с боковой стороны |
| NXA-FAN-35CFM-PI |
Nexus 92300 Один вентилятор, выхлопный воздушный поток с боковой стороны |
| N93-LAN1K9= |
Улучшенная L3 включая полный OSPF, EIGRP, BGP для платформы Nexus 9200/9300 |
Сравните с аналогичными предметами
В таблице 3 показано сравнение.
| Код продукции |
N9K-C92304QC |
N9K-C9236C |
| Порты |
56 x 40 Гбит/с QSFP+ и 8 100-Гбит/с портов |
36 x 100 Гбит/с портов QSFP28 |
| Поддерживаемые скорости |
10, 40 и 100 Гбит/с |
1, 10, 25, 40, 50 и 100 Гбит/с |
| Конфигурация порта |
56 фиксированных портов QSFP+, с разрывом до 64 портов на 10 Гбит/с, плюс 8 портов на 100 Гбит/с |
36 фиксированных портов QSFP28, каждый из которых индивидуально настроен на 1 x 100 Гбит/с, 4 x 10 Гбит/с, 4 x 25 Гбит/с, 1 x 40 Гбит/с или 2 x 50 Гбит/с |
Спецификация N9K-C9236C
Спецификация N9K-C9236C
|
| Порты |
36 x 100 Гбит/с портов QSFP28 |
| Поддерживаемые скорости |
1, 10, 25, 40, 50 и 100 Гбит/с |
| Конфигурация порта |
36 фиксированных портов QSFP28, каждый из которых индивидуально настроен на 1 x 100 Гбит/с, 4 x 10 Гбит/с, 4 x 25 Гбит/с, 1 x 40 Гбит/с или 2 x 50 Гбит/с |
| Поддержка телеметрии |
– |
| ЦПУ |
4 ядра |
| Система памяти |
16 ГБ |
| Диск твердого типа (SSD) |
64 ГБ |
| Баффер общей системы |
30 МБ |
| Порты управления |
3 порта RJ-45 |
| Порты USB |
1 |
| Серийные порты RS-232 |
1 |
| Электрические источники питания (PSU - до 2) |
930 Вт постоянного тока, 650 Вт переменного тока или 1200 Вт HVAC/DC |
| Типичная мощность (AC) |
275 Вт |
| Максимальная мощность (AC) |
640 Вт |
| Входное напряжение (AC) |
от 100 до 240 В |
| Входное напряжение (HVAC) |
от 200 до 277 В |
| Входное напряжение (DC) |
¥40 до ¥72В постоянного тока (минимальный и максимальный) -48 до ¥60В постоянного тока (номинальный) |
| Входное напряжение (HVDC) |
от 240 до 380 В |
| Частота (AC) |
от 50 до 60 Гц |
| Фанаты |
4 |
| Поток воздуха |
Впускная и выпускная трубы с боковой стороны |
| MTBF (часы) |
399,300 |
| Физический (H x W x D) |
1.72 х 17.3 х 22.5 дюйма (4.4 х 43.9 х 57.1 см) |
| Акустика |
580,8 дБА при 40% скорости вентилятора, 65,3 дБА при 70% скорости вентилятора и 69,6 дБА при 100% скорости вентилятора. |
| Соответствие требованиям RoHS |
Да, да. |
| Вес |
18.2 фунта (8,3 кг) (без источников питания или вентиляторов) |
