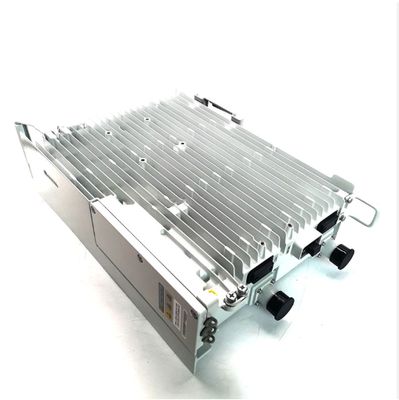

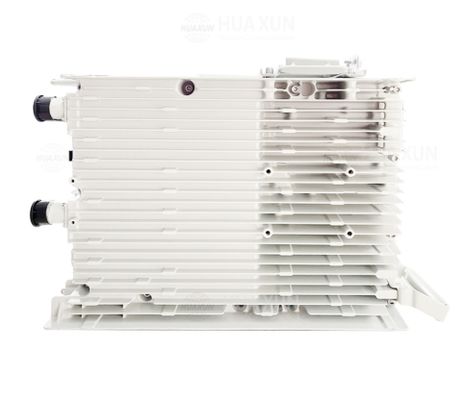

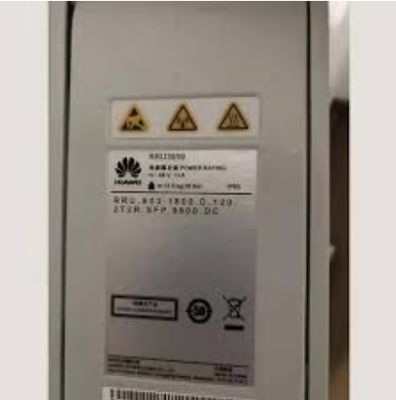

RRU3959/BBM/BYE/BPD Внешний удаленный радиомодуль, который питается от силового шкафа

Обзор

Обзор и функция

• RRU3959 (и RRU3959w) - этонаружное дистанционное радиоустройство(RRU) используется в распределенных архитектурах базовых станций.

• Он выполняет функции RF: модуляция, демодуляция, объединение/разделение базовой полосы и RF сигналов.

• Он использует методы программно-определяемого радио (SDR), позволяющие настраивать режимы (многорежимные, многодиапазонные) с помощью программного обеспечения.

• Он имеет двойной передатчик / двойной приемник дизайн для увеличения выходной мощности / мощности.

•

• Физические и интерфейсные порты
  Из таблицы 1-1:

  • РЧ-порты: 2 × разъемы DIN (к системе антенны)

  • Порты CPRI: 2 × разъемы DLC (подключаются к BBU)

  • Порт питания: 1 женский разъем (тип без инструмента) с питанием в постоянном напряжении от 48 В до 57 В

  • Порт RET: 1 × DB9 (для устройства дистанционного управления, RCU)

  • Порт сигнализации: 1 × DB15 (для внешних сигналов тревоги)

  Полосы частот / IBW
  Из таблиц спецификаций частот:

  Вариант / тип	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 1880	45
  RRU3959 2100	1920 г. - 1980 г.	2110 2170	60
  RRU3959w 1800	1710 1785	1805 1880	75

  Пропускная способность (однорежимная / многорежимная)

  • Внутри.Режим GSM(900 / 1800), RRU3959 / 3959w поддерживает до 8 TRX.

  • Внутри.UMTS(в режиме 900 / 2100):
    • Без MIMO: до 6 носителей
    • С MIMO: до 4 носителей

  • Внутри.LTE (FDD)режим:
    • RRU3959 (1800 МГц) поддерживает 2 носителя (полоса пропускания 1.4, 3, 5, 10, 15, 20 МГц)
    • RRU3959 (2100 МГц) поддерживает 4 носителя (ширина полосы 5, 10, 15, 20 МГц)
    • RRU3959w поддерживает 2 носителя LTE (5, 10, 15, 20 МГц)

  • Поддерживаются многорежимные комбинации (GSM + UMTS, GSM + LTE, UMTS + LTE и т. д.) (в пределах ограничений полосы)

  Чувствительность приемника
  Из таблицы чувствительности (таблица 2-4)

  • GSM 900: 113,7 дБм (1 направление), 116,5 дБм (2 направления), 119,2 дБм (теоретическое)

  • GSM 1800: 114,0 дБм (1 направление), 116,8 дБм (2 направления), 119,5 дБм (теоретическое)

  • UMTS 900: 125,8 / 128,6 / 131,3 дБм

  • UMTS 2100: 126,1 / 128,9 / 131,6 дБм

  • LTE (FDD):
    • 900: 106,3 / 109,1 / 111,8 дБм
    • 1800: 106,6 / 109,4 / 112,1 дБм
    • 2100: ¥106.9 / ¥109.7 / ¥112.4 дБм

  Выходная мощность
  Из различных таблиц и примечаний:

  • В режиме GSM (900 / 1800) максимальная мощность на носителя составляет 60 Вт (зависит от лицензирования).

  • В условиях высоты мощность снижается: при 3500-4500 м → 1 дБ; при 4500-6000 м → 2 дБ.

  • Для двойных операторов LTE рекомендуется сопоставление плотности спектра мощности (PSD) (т.е. равная мощность на пропускную способность).

  • Типичный выход на оператора зависит от режима (GSM, UMTS, LTE) и количества операторов (см. таблицы в документе)

  Потребление энергии и вход

  • Вход: ¥48 В постоянного тока (¥36 В до ¥57 В)

  • RRU3959 / RRU3959w поддерживает питание переменным током через внешний модуль AC/DC или модуль OPM15M.

  • Типичные и максимальные значения энергопотребления измеряются при температуре 25 °C; изменение нагрузки влияет на потребление.

  Экологические и другие характеристики

  • Он предназначен для установки на открытом воздухе, рядом с антеннами.

  • Рабочая температура, защита, механические размеры и т.д. являются частью полной спецификации, но я не извлек все из источников, которые я рассмотрел.

  •
