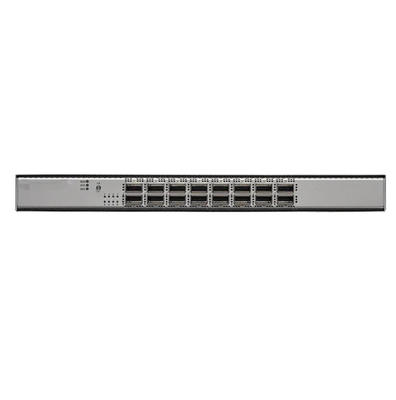

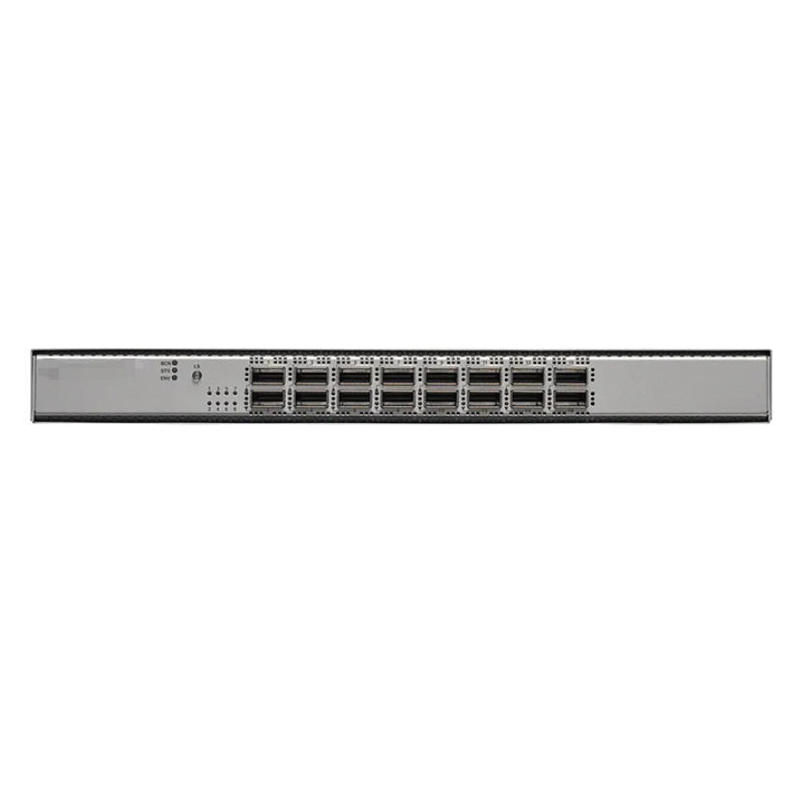

N9K-C9316D-GX Nexus 9316D Spine switch с 16p 400/100G QSFP-DD

Спецификация N9K-C9316D-GX

Порты

● 16 x 400/100/40 Гбит/с портов QSFP-DD

Физические

● Система памяти: 16 ГБ NX-OS, 24 ГБ ACI

● твердотельный диск (SSD): 128 ГБ

● USB: 1 порт

● Серийные порты консоли RS-232: 1

● Порты управления: 2 (1 x 10/100/1000BASE-T и 1 x 1-Gbps SFP+)

● Процессор Broadwell-DE: 4 ядра

● Размеры (H x W x D): 3,38 x 17,37 x 22,27 дюйма (8,59 x 44,13 x 56,58 см)

Пакетный буфер

● 80 МБ централизованный буфер

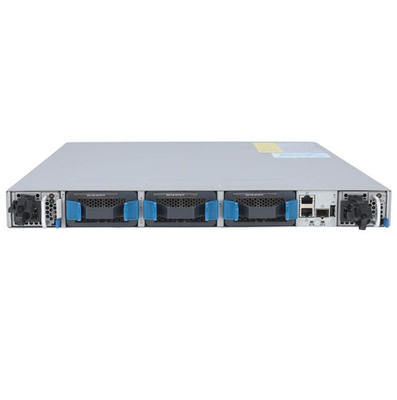

Охлаждение

● Вентиляторы: NXA-FAN-35CFM-PI и NXA-FAN-35CFM-PE

● 5+1 избыточность

● Направление подачи воздуха или выхлопного воздуха

● Заменяется на горячем: Да

Сила

● Кондиционер:

◦ 1100 Вт (Вт) переменного тока (до 2)

◦ 1+1 избыточность

◦ 80 Plus Платиновые источники питания с эффективностью 90% или более (20-100% нагрузки)

◦ Частота: от 50 до 60 Гц (AC)

◦ Соответствие требованиям RoHS: Да

◦ Заменяется на горячем: Да

◦ варианты ввода или вывода на стороне порта

◦ Типичная мощность: 650 Вт (AC)

● Диапазон:

◦ 1100 Вт (Вт) постоянного питания (до 2)

◦ 1+1 избыточность

◦ 80 Plus Платиновые источники питания с эффективностью 90% или более (20-100% нагрузки)

● Высоковольтные переменные напряжения

◦ Мощность: 1200 Вт переменного тока, 930 Вт постоянного тока или 1200 Вт HVAC/HVDC

◦ Входное напряжение: от 100 до 240 В * переменное или от 40 до 72 В постоянного тока (минимальный и максимальный), от 48 до 60 В постоянного тока (номинальный)

Экологические

● Рабочая температура: от 0 до 40°С

● Нерабочая (хранилище) температура: от -40 до 158°F

● (от -40 до 70°С)

● Влажность воздуха: от 5 до 85% (неконденсирующая)

● Высота: от 0 до 13123 футов (0 до 4000 м)

Максимальное количество маршрутов IPv4 с самым длинным соответствием префикса (LPM)

896,000

Максимальное количество записей хостов IPv4

896,000

Максимальное количество записей MAC-адресов

256,000

Максимальное количество маршрутов мультитрансляции

32,000

Количество групп слежения по протоколу управления внутренними шлюзами (IGMP)

Отправка: 8000

Максимально: 32,000

Максимальное количество записей в контрольном списке доступа (ACL)

На каждый кусок двигателя:

● 5000 входов

● 2000 выхода

● Максимальное: 20 000 входа, 8000 выхода

Максимальное количество VLAN

3967

Количество экземпляров виртуального маршрутизации и пересылки (VRF)

Перевозка: 1000

Максимально: 16,000

Максимальное количество ECMP-путей

64

Максимальное количество портовых каналов

512

Максимальное количество ссылок в портовом канале

32

Количество активных сеансов SPAN

4

Максимальное количество VLAN в экземплярах Rapid per-VLAN Spanning Tree (RPVST)

3967

Максимальное количество групп протокола горячего режима ожидания маршрутизатора (HSRP)

490

Максимальное количество экземпляров многократного расширяющегося дерева (MST)

64

Размер таблицы потоков, используемый для платформы Cisco Tetration Analytics

64,000

Количество записей по переводу сетевых адресов (NAT)

1023

Соблюдение нормативных требований

Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/ЕС и 2006/95/ЕС.

Безопасность

● UL 60950-1 Второе издание

● CAN/CSA-C22.2 No 60950-1 Второе издание

● EN 60950-1 Второе издание

● IEC 60950-1 Второе издание

● AS/NZS 60950-1

● GB4943

EMC: выбросы

● 47CFR Часть 15 (CFR 47) Класс А

● AS/NZS CISPR22 Класс А

● CISPR22 Класс А

● EN55022 Класс А

● ICES003 Класс А

● Класс А ВСКИ

● EN61000-3-2

● EN61000-3-3

● KN22 Класс А

● CNS13438 Класс А

Примечание: Cisco Nexus N9K-C9364C соответствует стандартам EMC Radiated Emissions во всех конфигурациях.с единственным исключением, если используется более 40 подключаемых оптических устройств с номером части Cisco 10-3142-02 (или 10-3142-01).

ЭМК: иммунитет

● EN55024

● CISPR24

● EN300386

● Серия KN 61000-4

RoHS

Продукт соответствует требованиям RoHS-6 за исключением свинцовых шаров с сетчатой сетью шаров (BGA) и свинца
соединители для прессования.
