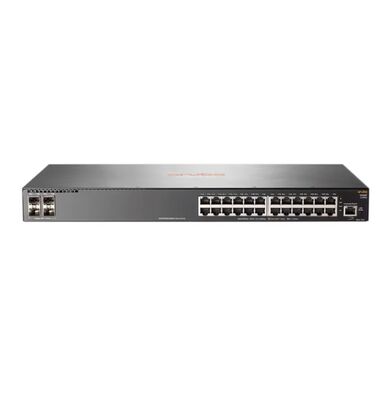

JL259A Обзор
Серия коммутаторов Ab 2930F предназначена для клиентов, создающих цифровые рабочие пространства, оптимизированные для мобильных пользователей с интегрированным проводным и беспроводным подходом.Эти базовые переключатели доступа уровня 3 легко развертывать и управлять с помощью передовых инструментов безопасности и управления сетью, таких как Ab ClearPass Policy Manager и Ab AirWaveМощный Ab ProVision ASIC обеспечивает производительность и ценность, поддерживая новейшие приложения SDN с программируемой программируемостью будущего..2930F поддерживает 10 GbE подключения, PoE +, надежный QoS, маршрутизацию RIP, Access OSPF, ACL, туннельный узел и IPv6.Этот JL259A имеет 24 порта доступа 10/100/1000 и 4 слота для гигабитных SFP-передатчиков для подключения к подключению.
Быстрая спецификация
В таблице 1 показана краткая спецификация.
| Код продукции |
JL259A |
| Тип |
Обменник Ab 2930F 24G 4SFP |
| Порты ввода/вывода и слоты |
· 24 автоидентификатора 10/100/1000 RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T)
Duplex: 10BASE T/100BASE TX: наполовину или полностью, 1000BASE T: только полностью
· 4 СФП
|
| Дополнительные порты и слоты |
1 серийный порт консоли с двойной индивидуальностью (RJ 45 или micro USB) |
| Пропускная способность |
до 41,7 Mp/s |
| Мощность переключения |
56 ГБ/с |
| Размеры |
4.39 × 44,25 × 20,02 см (1,73 × 17,42 × 7,88 дюйма)
Высота 1U
|
Сравните с аналогичными предметами
В таблице 2 показано сравнение.
| Код продукции |
JL258A |
JL259A |
JL260A |
JL261A |
JL262A |
| Тип |
Ab 2930F 8G PoE+ 2SFP переключатель |
Обменник Ab 2930F 24G 4SFP |
Обменник Ab 2930F 48G 4SFP |
Ab 2930F 24G PoE+ 4SFP переключатель |
Ab 2930F 48G PoE+ 4SFP переключатель |
| Порты ввода/вывода и слоты |
· 8 автоматических датчиков 10/100/1000 PoE + RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T, IEEE 802.3at PoE +)
Двойной: 10BASE T/100BASE TX: наполовину или полностью
1000BASE T: только полный
|
· 24 автоидентификатора 10/100/1000 RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T)
Двойной: 10BASE T/100BASE TX: наполовину или полностью
1000BASE T: только полный
· 4 СФП
|
· 48 автоидентификации 10/100/1000 RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T)
Двойной: 10BASE T/100BASE TX: наполовину или полностью
1000BASE T: только полный
· 4 СФП
|
· 24 автоматического обнаружения 10/100/1000 PoE + RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T, IEEE 802.3at PoE +)
Двойной: 10BASE T/100BASE TX: наполовину или полностью
1000BASE T: только полный
|
· 48 автоматического обнаружения 10/100/1000 PoE + RJ 45 портов (IEEE 802.3 Тип 10BASE T, IEEE 802.3u Тип 100BASE TX, IEEE 802.3ab Тип 1000BASE T, IEEE 802.3at PoE +)
Двойной: 10BASE T/100BASE TX: наполовину или полностью
1000BASE T: только полный
|
| Пропускная способность |
до 41,7 Mp/s |
до 41,7 Mp/s |
до 77,4 Mp/s |
до 41,7 Mp/s |
до 77,4 Mp/s |
| Мощность переключения |
56 ГБ/с |
56 ГБ/с |
104 ГБ/с |
56 ГБ/с |
104 ГБ/с |
Спецификация JL259A
Тип
Обменник Ab 2930F 24G 4SFP
Порты ввода/вывода и слоты
24 RJ-45 с автоматическим сенсором 10/100/1000 портов (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T) Дуплекс: 10BASE-T/100BASE-TX: половина или полный 1000BASE-T: полный только, 4 SFP
Дополнительные порты и слоты
1 серийный порт консоли с двойной личностью (RJ-45 или USB micro-B)
Память и процессор
Dual Core ARM Cortex A9 @ 1016 MHz, 1 GB DDR3 SDRAM, размер буфера пакетов: 12,38 MB (4,5 MB Ingress/7,785 MB Egress), 4 GB eMMC
Управление
Ab AirWave Network Management, IMC Intelligent Management Center, интерфейс командной строки, веб-браузер, меню конфигурации, менеджер SNMP, Telnet, RMON1, FTP,Управление вне полосы (серийное RS-232C или микро-USB)
Задержка 1000 Мб
< 3,8 μs (64-байтовые пакеты)
Пропускная способность
до 41,7 Mp/s
Мощность переключения
56 Гбит/с
Размер таблицы маршрутизации
10000 записей (IPv4), 5000 записей (IPv6)
Размер таблицы адресов MAC
32768 записей
Размеры
4.39 x 44.25 x 20.02 см (1.73 x 17.42 x 7.88 дюйма), высота 1U
Максимальное рассеивание тепла
1050,5 кДж/час (100 БТУ/час)
Напряжение
100 - 127 / 200 - 240 Вт переменного тока, номинальное
Максимальная номинальная мощность
29.3 Вт
Мощность в холодном режиме
19.5 Вт
Рабочая температура
от 0°C до 45°C до 5000 футов, от 0°C до 40°C до 10000 футов
Относительная рабочая влажность
от 15% до 95% @ 40°C (104°F), неконденсирующийся
Нерабочая/температура хранения
-40°C до 70°C (-40°F до 158°F) до 15000 футов, 15% до 95% @ 65°C (149°F), неконденсирующий
Акустические
Мощность: 49,7 дБ, давление: 37,1 дБ
Направление воздушного потока
С одной стороны к другой
Сертификации безопасности
UL 60950-1, 2-е издание, EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011+A2:2013, IEC 60950-1:2005 +A1:2009 +A2:2013, CSA 22.2 No 60950-1-07 Второе, EN 60825-1:2007 / IEC 60825-1:2007 Класс 1
Выбросы
EN 55022:2010/CISPR 22 Класс A, FCC CFR 47 Часть 15 Класс A, VCCI Класс A, ICES-003 Класс A, CNS 13438
Иммунитет
Общий: EN 55024:2010/CISPR 24, ESD IEC 61000-4-2, Излученный IEC 61000-4-3, EFT/Burst IEC 61000-4-4, Перенапряжение IEC 61000-4-5, Проводимое IEC 61000-4-6, Магнитное поле с частотой питания IEC 61000-4-8,Снижение напряжения и прерывания IEC 61000-4-11, Гармоники IEC/EN 61000-3-2, Flicker IEC/EN 61000-3-3
