Обзор продукции
Cisco QSFP-40/100-SRBD представляет собой высокопроизводительный модуль оптического приемопередатчика с двойной скоростью, предназначенный для поддержки передачи 40G и 100G Ethernet.Он использует передовую технологию SR-BiDi (Short Range Bi-Directional) и работает по мультимодному волокну (MMF) с LC дуплексными разъемами, что позволяет упростить кабелирование и экономически эффективную модернизацию сети.
Этот модуль широко используется в современных центрах обработки данных и корпоративных сетях, где необходимо повторно использовать инфраструктуру.Это позволяет бесшовную миграцию от 40G до 100G без необходимости изменений в существующих волоконных кабелей, что делает его высокоэффективным и масштабируемым решением для расширения сети.
Используя технологию передачи двойной длины волны (обычно 850 нм и 900 нм), QSFP-40/100-SRBD поддерживает высокоскоростную передачу данных до 100 метров по OM4 MMF,обеспечение надежной связи на короткие расстояния в условиях высокой плотности.

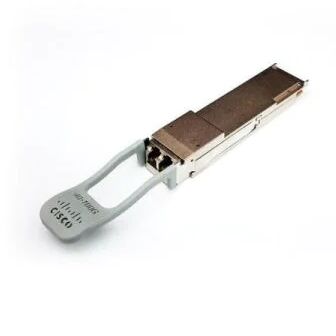

На рисунке 1 показана передняя панель QSFP-40/100G-SRBD=.
Ключевые особенности
- Поддержка двойной скорости: 40GBASE-SR-BiDi и 100GBASE-SR-BiDi
- LC дуплексный интерфейс (не требуется MPO/MTP)
- До 100 м расстояния передачи по OM4 MMF
- Поддерживает OM3 и OM4 мультимодные волокна
- Низкое энергопотребление для энергоэффективной работы
- Форм-фактор QSFP, подключаемый в горячую розетку
- Позволяет бесперебойную миграцию от 40G до 100G
- Идеально подходит для межконтактных связей в центре обработки данных
Быстрые спецификации
| Положение |
Описание |
| Наименование продукта |
Cisco QSFP-40/100-SRBD |
| Форма фактора |
QSFP / QSFP28 |
| Коэффициент данных |
40 Гбит / 100 Гбит |
| Тип волокна |
Мультимодное волокно (MMF) |
| Тип соединителя |
LC дуплекс |
| Длина волны |
850nm / 900nm |
| Максимальное расстояние |
70 м (OM3), 100 м (OM4) |
| Потребление энергии |
~ 3,5 Вт |
| Цифровое диагностическое наблюдение |
Поддерживается |
| Применение |
Центры обработки данных, сети предприятий |
Технические спецификации
| Параметр |
Спецификация |
| Технология передачи |
SR-BiDi (двунаправленный на 2 волокна) |
| Оптический интерфейс |
LC дуплекс |
| Соответствие |
IEEE 802.3bm, QSFP MSA |
| Операционная температура |
от 10 до 60 °C |
| Температура хранения |
-40°C до 85°C |
| Поддержка протокола |
Ethernet 40G / 100G |
| Совместимость волокон |
Кредитные фонды |
Как работает технология SR-BiDi
QSFP-40/100-SRBD использует оптическую технологию SR-BiDi, которая позволяет двунаправленную передачу данных только по двум ниткам мультимодного волокна, вместо традиционной 8-волоконной архитектуры MPO.
Каждое волокно переносит данные в обоих направлениях с использованием разных длин волн, значительно уменьшая использование волокна при сохранении высокоскоростной производительности.
Эта архитектура имеет несколько преимуществ:
- Уменьшает сложность волоконно-волоконных кабелей
- Снижает затраты на установку и инфраструктуру
- Позволяет повторно использовать существующие волоконно-волоконные сети
- Упрощает управление кабелями для центра обработки данных
Заявления
- Интерконнекция центра обработки данных (DCI)
- Сети корпоративного ядра и агрегации
- Инфраструктура облачных вычислений
- Кластеры высокопроизводительных вычислений (HPC)
- Соединение коммутаторов Cisco (платформы Nexus / Catalyst)
Примечания о совместимости
Модуль Cisco QSFP-40/100-SRBD совместим с несколькими сетевыми платформами Cisco.Всегда проверяйте поддержку перед развертыванием.
Сравнение: QSFP-40/100-SRBD против QSFP-100G-SR4
| Особенность |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Тип соединителя |
LC дуплекс |
MPO/MTP |
| Потребность в волокнах |
Двухволоконные МФР |
8-волокнистые МДФ |
| Путь обновления |
40G → 100G |
Только 100G |
| Сложность кабеля |
Низкий |
Выше |
| Стоимость инфраструктуры |
Ниже |
Выше |
| Наилучший случай использования |
Миграция сети |
Новое развертывание высокой плотности |
Заключение:
QSFP-40/100-SRBD идеально подходит для условий, требующих недорогих обновлений 100G без замены существующей инфраструктуры волоконных волокон, в то время как SR4 лучше подходит для развертывания в полевых условиях.
Частые вопросы
Для чего используется Cisco QSFP-40/100-SRBD?
Он используется для высокоскоростной передачи данных в центрах обработки данных, поддерживая как 40G, так и 100G Ethernet через мультимодное волокно.
Требуются ли кабели MPO для QSFP-40/100-SRBD?
Нет, этот модуль использует двойные соединители LC, что исключает необходимость в системах MPO/MTP кабеля.
Какое максимальное расстояние передачи?
- До 70 метров на OM3 MMF
- До 100 метров на OM4 MMF
Этот модуль совместим с коммутаторами Cisco?
Да, он предназначен для платформ Cisco, таких как серии Nexus и Catalyst, в зависимости от совместимости программного и аппаратного обеспечения.
Каково главное преимущество технологии SR-BiDi?
Он уменьшает использование волокон, позволяя двунаправленную связь по двум волокнам, упрощая кабелирование и снижая стоимость инфраструктуры.
Может ли он поддерживать как 40G, так и 100G сети?
Да, это модуль с двойной скоростью, который поддерживает как 40G, так и 100G режимы работы.
Какие волокна нужны?
Он поддерживает OM3 и OM4 мультимодные волокна с LC дуплексными разъемами.
Почему выбрать QSFP-40/100-SRBD?
- Будущая конструкция двойной ставки
- Эффективное по стоимости обновление от 40G до 100G
- Упрощенная архитектура кабеля на основе LC
- Снижение затрат на инфраструктуру и развертывание
- Идеально подходит для современного развития ЦОДов
