Обзор

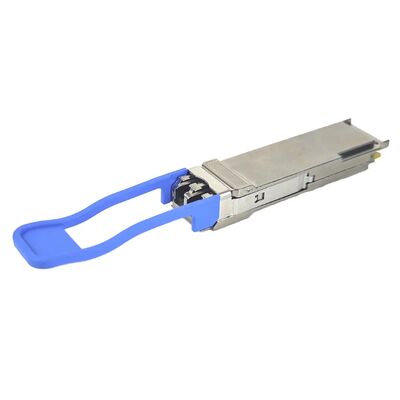

Совместимый с Huawei QSFP28-100G-SR4 — это высокопроизводительный оптический приемопередатчик с возможностью горячей замены, предназначенный для передачи данных на короткие расстояния в сетях 100 Gigabit Ethernet (100GbE), кластерах высокопроизводительных вычислений (HPC) и корпоративных центрах обработки данных. Работая на номинальной длине волны 850 нм по многомодовому оптоволокну (MMF), этот модуль обеспечивает надежную дальность передачи до 70 метров при использовании волокна OM3 или до 100 метров при использовании инфраструктуры OM4/OM5.
Оснащенный стандартным оптическим разъемом MPO-12 и встроенным цифровым оптическим мониторингом (DOM/DDM), этот трансивер обеспечивает полную совместимость с коммутаторами, маршрутизаторами и сетевыми интерфейсными картами Huawei. Он обеспечивает высокую плотность, низкое энергопотребление (обычно менее 2,5 Вт) и высочайшую надежность для современных оптических соединений.

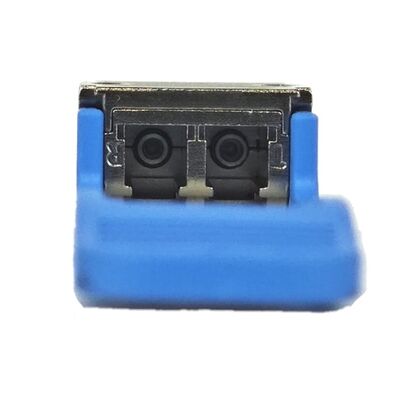

На рис. 1 показана передняя панель QSFP28-100G-SR4.
Что такое совместимый с Huawei оптический трансивер QSFP28-100G-SR4?
QSFP28-100G-SR4, совместимый с Huawei, представляет собой вершину разработки оптических межсоединений высокой плотности и малой дальности действия. Термин QSFP28 (Quad Small Form-factor Pluggable 28) относится к стандартизированному отраслевому форм-фактору, оптимизированному для скорости передачи данных 100G. Обозначение SR4 указывает на архитектуру «короткого радиуса действия», использующую 4 независимых канала передачи и приема (линии).
Вместо маршрутизации данных по одному оптоволоконному кабелю этот модуль разделяет совокупный поток 100 Гбит/с на четыре отдельные линии, каждая из которых работает со скоростью 25,78125 Гбит/с с использованием модуляции NRZ (без возврата к нулю). Для интерфейса требуется 12-волоконный разъем MPO/MTP (в частности, используются 4 линии для передачи, 4 линии для приема и оставляют центральные 4 волокна неиспользованными), что делает его идеальным аппаратным выбором для миграции локальных сетей из устаревших структур 10G/40G в высокопроизводительные конвейеры 100G.
Почему стоит выбрать этот трансивер, совместимый с Huawei 100G SR4?
1. Полная целостность командной строки Huawei
Основным препятствием при развертывании сторонних оптических модулей является программная блокировка или строгие протоколы проверки оборудования внутри корпоративных операционных систем, таких как Huawei VRP (универсальная платформа маршрутизации). Наши трансиверы, совместимые с Huawei, проходят тщательную аппаратную проверку и внутреннюю специализацию по кодированию EEPROM.
При установке в высокопроизводительные коммутаторы, такие как серия Huawei CloudEngine, хост-система мгновенно распознает модуль, безупречно считывает его внутренние таблицы параметров и заполняет стандартные команды интерфейса, не вызывая предупреждений о «неподдерживаемом трансивере» или состояний отключения интерфейсного порта.
2. Самое низкое энергопотребление в отрасли.
Управление температурным режимом является важнейшим показателем эксплуатационных затрат для крупномасштабных инфраструктур центров обработки данных. Архитектура QSFP28-100G-SR4 спроектирована на основе высокоэффективных 850-нм матриц VCSEL (лазер поверхностного излучения с вертикальной полостью) и специализированных наборов микросхем фотодетекторов PIN. Это позволяет трансиверу работать в высокооптимизированном диапазоне энергопотребления, поддерживая типичное рассеивание мощности менее 2,5 Вт во всем рабочем температурном диапазоне, что напрямую приводит к снижению накладных расходов на охлаждение и эксплуатационных расходов на электроэнергию (OpEx).
3. Интегрированный цифровой оптический мониторинг (DOM).
Для обслуживания сети в режиме реального времени требуется детальная видимость переменных оптического физического уровня. Этот модуль включает стандартные каналы данных DOM (цифровой оптический мониторинг), соответствующие отраслевым соглашениям SFF-8636. Сетевые специалисты могут отслеживать критически важную диагностику в режиме реального времени непосредственно через интерфейс командной строки коммутатора, включая:
-
Уровни мощности оптической передачи (Tx) на канал
-
Оптический прием (Rx) Показатели чувствительности мощности на канал
-
Рабочая температура внутреннего модуля
-
Распределение тока смещения лазера
-
Отслеживание напряжения питания в режиме реального времени
Как развернуть и подключить модуль QSFP28-100G-SR4
Оптоволоконный патч-кабель и выбор возможностей подключения
Чтобы установить безошибочное соединение по оптическому каналу между рядами вашей сети, крайне важно, чтобы трансивер соответствовал правильным спецификациям оптоволоконных кабелей:
-
Разъем MPO-12: В трансивере имеется внутренний оптический разъем MPO-12, содержащий юстировочные штифты. Поэтому оптоволоконный патч-кабель должен заканчиваться гнездовым разъемом MPO-12/MTP-12 (без контактов).
-
Марка стекловолокна и масштабирование расстояния:
-
Разверните многомодовое оптоволокно OM3 (MMF) для обеспечения надежной передачи данных 100G на расстояние до 70 метров.
-
Разверните многомодовое оптоволокно (MMF) OM4 или OM5, чтобы разблокировать полный рабочий диапазон до 100 метров.
-
Оптическая полярность: для стандартного развертывания параллельной оптики 100G требуется кабель MPO типа B с полярностью для правильного перекрестного соединения портов передачи (Tx) коммутатора A с соответствующими портами приема (Rx) коммутатора B.
Этапы стекирования и развертывания высокой плотности
-
Тщательно сориентируйте модуль QSFP28 так, чтобы встроенный ключ выравнивания язычка совпадал с пазом физической ориентации главного порта коммутатора Huawei.
-
Аккуратно вставьте трансивер в открытый порт до тех пор, пока не услышите механический щелчок, указывающий на то, что устройство надежно зафиксировано в отсеке объединительной платы.
-
Снимите защитные резиновые пылезащитные колпачки с оптического окна трансивера и соединительного кабеля MPO-12 с внутренней резьбой. Осмотрите торец волокна с помощью оптического прицела и при необходимости очистите.
-
Совместите ключ гнездового разъема MPO со слотом трансивера и плотно вставьте его. Светодиодный индикатор соединения на хост-коммутаторе должен загореться постоянным зеленым светом через несколько секунд после завершения оптического подтверждения связи.
Таблица технических характеристик
| Параметры спецификации |
Подробные инженерные значения |
| Форм-фактор |
QSFP28 (четырех сменный модуль малого форм-фактора 28) |
| Совместимость скорости передачи данных |
Совокупная скорость 103,125 Гбит/с (4 x 25,78 Гбит/с NRZ) |
| Спектр длин волн |
Номинальный центр 850 нм |
| Тип оптического передатчика |
Матрица VCSEL 850 нм |
| Тип оптического приемника |
PIN-фотодетекторная матрица |
| Максимальный охват волокна |
70 м через OM3 MMF / 100 м через OM4 или OM5 MMF |
| Порт оптического разъема |
MPO-12 Male (совместим с MTP-12, 12 волокон) |
| Кабель среднего размера |
Многомодовое волокно (MMF) |
| Оптическая мощность передачи (на полосу) |
от -8,4 дБм до +2,4 дБм |
| Чувствительность приемника Rx (на полосу) |
Менее -10,3 дБм (BER 5E-5) |
| Потолок перегрузки приемника |
+2,4 дБм максимум |
| Напряжение источника питания |
Стандартные шины питания 3,3 В |
| Макс. потребляемая мощность |
Максимальная рабочая нагрузка менее 2,5 Вт. |
| Цифровая диагностика (ДОМ) |
Полностью интегрированный (совместим с SFF-8636) |
| Диапазон рабочих температур |
От 0°C до 70°C (от 32°F до 158°F) Коммерческий класс |
| Протоколы и соответствие |
QSFP28 MSA, IEEE 802.3bm 100GBASE-SR4, RoHS |
Руководство по сравнению оптических трансиверов
Менеджеры по закупкам часто оценивают пути оптических межсоединений при проектировании кампусных коммутационных сетей 100G и агрегатов серверов. В приведенной ниже таблице продуктов показаны рабочие характеристики стандартных опций 100G QSFP28 по сравнению с модулем SR4 ближнего действия:
| Атрибут производительности |
QSFP28-100G-SR4 (эта модель) |
КСФП28-100Г-ЛР4 |
КСФП28-100Г-КВДМ4 |
| Тип волокна среднего размера |
Многомодовое волокно (MMF) |
Одномодовое волокно (SMF) |
Одномодовое волокно (SMF) |
| Оптика Длина волны |
850 нм (параллельно) |
Диапазон 1310 нм (LAN-WDM) |
1271–1331 нм (CWDM) |
| Кабельный разъем |
МПО-12 (12-волоконный) |
LC дуплекс (2 волокна) |
LC дуплекс (2 волокна) |
| Макс. рабочий радиус действия |
100 м (ОМ4) / 70 м (ОМ3) |
10 километров (10 000 м) |
2 километра (2000 м) |
| Мощность Конверт |
Менее 2,5 Вт |
Менее 3,5 Вт |
Менее 3,5 Вт |
| Типичное развертывание |
Внутри стойки/сверху стойки на лист |
Межкорпусное/ядро кампуса |
Межрядный/поперек центра обработки данных |
Часто задаваемые вопросы
Вопрос 1: Будет ли этот совместимый трансивер стороннего производителя идеально работать внутри моего коммутатора Huawei без ошибок программного обеспечения?
О: Да, абсолютно. Наши совместимые с Huawei модули QSFP28-100G-SR4 загружаются специальным системным кодом EEPROM, настроенным специально в соответствии с правилами программного обеспечения VRP Huawei. Когда вы развертываете этот модуль в коммутаторе Huawei (например, в серии CloudEngine 6800 или 8800), он инициализируется автоматически. Коммутатор регистрирует его точно так же, как фирменный оригинальный модуль, обеспечивая полную интеграцию CLI, считывание телеметрии и безошибочную работу.
В2: Какой тип оптоволоконного соединительного кабеля мне нужен для подключения этого модуля 100G SR4?
О: Необходимо использовать патч-кабель многомодового оптоволокна (MMF) (стекло класса OM3, OM4 или OM5) с гнездовым разъемом MPO-12 на конце приемопередатчика. Требуется гнездовой разъем, поскольку наш модуль QSFP28 оснащен внутренними штыревыми выравнивающими контактами. Для стандартных соединений между коммутаторами обязательно закажите кабель MPO с полярностью типа B, чтобы обеспечить правильное сопоставление полос передатчика и приемника.
В3: Могу ли я разбить этот оптический модуль 100G SR4 на четыре канала 25G?
А: Да. Поскольку стандарт 100GBASE-SR4 по своей сути опирается на 4 отдельных параллельных канала, работающих со скоростью 25,78 Гбит/с, вы можете легко выполнить конфигурацию коммутационного соединения. Подключив гнездовой разъем MPO-12 к 4 многомодовым разводным кабелям Duplex LC, вы можете направить сигналы на четыре отдельных порта 25G SFP28 SR на нижестоящих коммутаторах или сетевых интерфейсных картах. Вам просто нужно ввести команду конфигурации порта разделения или разветвления на интерфейсном порту хост-коммутатора.
Вопрос 4. Какая комплексная послепродажная поддержка и гарантии применяются к этому модулю?
О: На этот оптический трансивер мы предоставляем ведущую в отрасли трехлетнюю расширенную гарантию на замену. В тех редких случаях, когда в течение этого периода в модуле происходит оптическая деградация или выход из строя внутренних компонентов, наша команда технической логистики координирует быструю замену продукта, чтобы минимизировать время простоя сети. Кроме того, мы предоставляем пожизненную техническую поддержку, предлагая удаленную помощь для проверки совместимости, устранения неполадок аналитики DOM и вопросов по настройке отдельных узлов.
Вопрос 5: В чем основное структурное различие между разъемом MPO и разъемом MTP?
О: MPO (Multi-Fiber Push On) — это обобщенное название международного отраслевого стандарта для этого типа многоволоконного разъема. MTP® — это зарегистрированная торговая марка, принадлежащая US Conec, представляющая собой усовершенствованную версию разъема MPO премиум-класса. Разъемы MTP полностью совместимы со стандартными интерфейсами MPO, но имеют механические усовершенствования, которые уменьшают вносимые потери, минимизируют износ лицевой поверхности волокна и оптимизируют физическую стабильность пружины в циклах соединений с высокой плотностью соединений.
В6: Поддерживает ли этот модуль горячую замену в условиях работающей сети?
О: Да, этот модуль на 100% поддерживает горячую замену. Вы можете вставить или извлечь трансивер из любого работающего порта коммутатора Huawei, не выключая систему, не прерывая работу соседних портов и не вызывая перебоев в подаче питания на объединительной плате системы. Это позволяет вам увеличивать пропускную способность канала или заменять аппаратные компоненты в рабочее время без необходимости планового обслуживания простоя сети.
Заключение
Совместимый с Huawei оптический трансивер QSFP28-100G-SR4 предлагает исключительное сочетание высокой производительности, низкого энергопотребления и экономической эффективности для приложений 100GbE малого радиуса действия. Сочетая настоящую совместимость системы Huawei с архитектурой параллельной оптики премиум-класса 850 нм и встроенной диагностикой DOM, этот модуль обеспечивает сетям предприятий и центров обработки данных невероятно надежную основу оптоволоконных каналов высокой плотности.
