Обзор продукта и применение для центров обработки данных
Huawei QSFP-100G-BIDI-G2 — это современный двунаправленный (BiDi) оптический трансивер QSFP28 с возможностью горячей замены, предназначенный для приложений 100 Gigabit Ethernet высокой плотности. По мере того как корпоративные сети и гипермасштабные центры обработки данных переходят от устаревших инфраструктур 10G и 40G к архитектурам 100G, оптимизация существующих оптоволоконных установок становится основной стратегией экономии средств.
Используя технологию BiDi (Bi-Directional), этот модуль обеспечивает одновременную передачу и прием данных по одному отрезку дуплексного многомодового волокна LC (MMF). Он работает на двух длинах волн (850 нм и 910 нм) по двум каналам со скоростью 50 Гбит/с посредством модуляции PAM4. Эта революционная разработка позволяет сетевым операторам полностью повторно использовать существующую дуплексную кабельную инфраструктуру 10G/40G OM3 или OM4 LC, устраняя огромные затраты на прокладку новых многоволоконных патч-панелей MPO и магистральных кабелей.

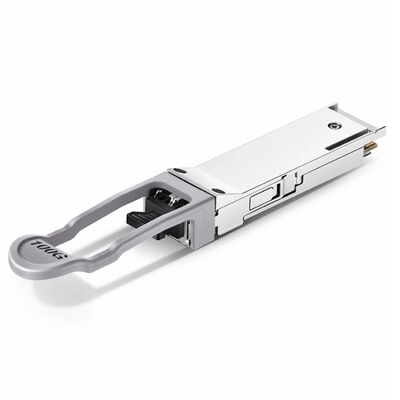

На рис. 1 показана передняя панель QSFP-100G-BIDI-G2.
Таблица технических характеристик
Просмотрите полные оптические, электрические параметры и параметры окружающей среды ниже, чтобы обеспечить точное развертывание в вашей аппаратной экосистеме:
| Параметр |
Технические характеристики |
| Производитель/Бренд |
Дистрибуция Huawei/LonRise |
| Номер модели |
КСФП-100Г-БИДИ-Г2 |
| Форм-фактор |
QSFP28 (четырех сменный модуль малого форм-фактора 28) |
| Скорость передачи данных |
100 Гбит/с (2 канала с модуляцией PAM4 по 50 Гбит/с) |
| Длина волны (Tx/Rx) |
850 нм и 910 нм, двунаправленный |
| Максимальное расстояние |
70 м над OM3 MMF / 100 м над OM4 MMF |
| Оптический разъем |
Дуплекс ЛК/УПК |
| Тип волокна |
Многомодовое волокно (MMF, 50/125 мкм) |
| Тип передатчика |
VCSEL (лазер поверхностного излучения с вертикальным резонатором) |
| Тип приемника |
PIN-фотодетектор |
| Цифровая диагностика (DDM/DOM) |
Поддерживается (мониторинг мощности, температуры, напряжения в режиме реального времени) |
| Потребляемая мощность |
< 4,0 Вт |
| Диапазон рабочих температур |
Коммерческий (от 0°C до 70°C) |
| Прямое исправление ошибок |
KP4 FEC требуется на хост-платформе |
| Безопасность и соответствие |
RoHS-6, CE, класс лазера 1 |
Сравнение продуктов, совместимость и часто задаваемые вопросы послепродажного обслуживания
Вопрос 1: В чем основное различие между QSFP-100G-BIDI-G2 и стандартными модулями 100G SR4?
О: Основное различие заключается в необходимой волоконно-кабельной инфраструктуре и затратах на миграцию.
-
Стандартные модули 100G SR4: работают по 8- или 12-волоконным многомодовым кабелям MPO/MTP, разделяя трафик на 4 отдельные параллельные линии (4x25G).
-
Модули Huawei QSFP-100G-BIDI-G2: объединяют трафик в две линии 50G, используя две длины волны (850 нм/910 нм) по стандартному двухволоконному дуплексному кабелю LC.
Если в вашем центре обработки данных в настоящее время используются стандартные патч-корды LC от старых коммутаторов 10G или 40G BiDi, развертывание модуля G2 BiDi избавит вас от покупки дорогих магистральных кабелей MPO и переписывания оптоволоконных патч-кордов.
Вопрос 2. Совместим ли этот модуль Huawei QSFP-100G-BIDI-G2 с коммутаторами сторонних производителей, такими как Cisco или Juniper?
О: Этот конкретный модуль изначально запрограммирован для поддержки корпоративных коммутаторов, маршрутизаторов и межсетевых экранов Huawei. Однако LonRise специализируется на индивидуальном аппаратном кодировании EEPROM. Если среда вашего центра обработки данных требует совместимости с различными поставщиками (например, подключение базового магистрального маршрутизатора Huawei к коммутатору Cisco Catalyst 9300L), укажите целевое оборудование при отправке запроса. Мы можем предоставить полностью совместимые варианты или варианты с перекрестным кодированием, чтобы обеспечить бесперебойную работу по принципу «включай и работай».
Вопрос 3. Почему хост-платформа требует включения KP4 FEC (прямое исправление ошибок) для этого модуля?
О: QSFP-100G-BIDI-G2 использует усовершенствованную оптическую технологию PAM4 (4-уровневая импульсно-амплитудная модуляция) для передачи данных со скоростью 50 Гбит/с на оптический канал. Поскольку сигнализация PAM4 очень сложна и более чувствительна к оптическому шуму, чем старая технология NRZ, в системе хост-коммутации должна быть включена функция KP4 FEC для автоматического исправления битовых ошибок, гарантируя стабильное, безошибочное соединение в диапазоне 70/100 м.
Вопрос 4. Какое послепродажное обслуживание и техническую поддержку предлагает LonRise для этого модуля?
О: LonRise предоставляет комплексную систему послепродажной поддержки корпоративного уровня для всех наших клиентов B2B:
-
Гарантия 1 год. На каждый новый модуль Huawei предоставляется гарантия на замену или ремонт сроком на 1 год от производственных дефектов и дефектов материалов.
-
Строгие испытания перед отправкой: все модули перед отправкой проходят строгую проверку совместимости, целостности сигнала и оптической мощности в наших испытательных лабораториях.
-
Удаленная техническая помощь: наши сетевые инженеры готовы помочь вам с удаленной настройкой системы, интерпретацией телеметрии DOM/DDM и отладкой каналов связи между поставщиками.
В5: Каково примерное время выполнения и способ доставки международных заказов?
О: время выполнения стандартных заказов на складе составляет 2-3 рабочих дня. Мы осуществляем доставку по всему миру из Китая, в основном используя экспресс-линии DHL, FedEx и UPS, гарантируя, что критически важные сетевые компоненты будут доставлены в ваш центр обработки данных в течение 3–5 рабочих дней по всему миру. Все упаковки надежно запечатаны в антистатическую упаковку ESD, чтобы предотвратить электростатическое повреждение во время транспортировки.
