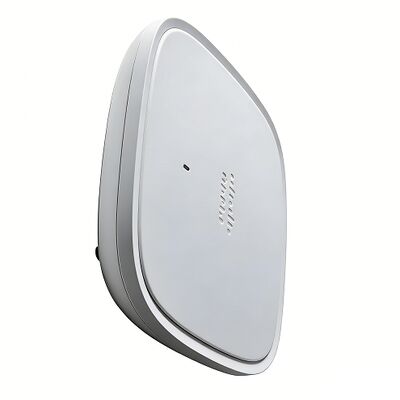

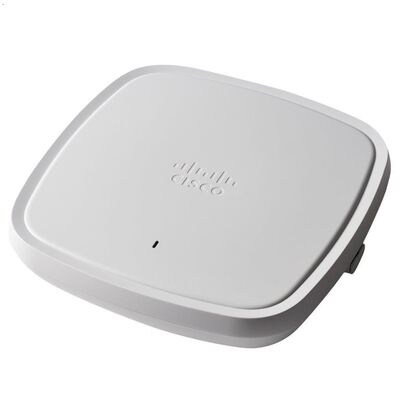

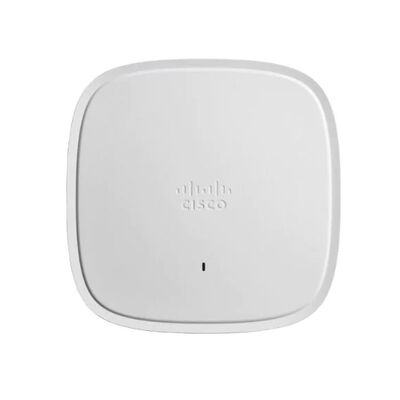

C9105AXI-B, точка доступа Cisco Catalyst 9105AX, Wi-Fi 6/2x2 MIMO/внутренняя антенна

Функция

Преимущества

Wi-Fi 6 (802.11ax)

Новый стандарт IEEE 802.11ax, также известный как High-Efficiency Wireless (HEW) или Wi-Fi 6, основан на 802.11ac. Он обеспечивает лучший опыт в типичных средах с более предсказуемой производительностью для таких передовых приложений, как видео 4K или 8K, приложения для совместной работы высокой плотности и высокого разрешения, полностью беспроводные офисы и IoT. Wi-Fi 6 разработан для использования как диапазонов 2,4 ГГц, так и 5 ГГц, в отличие от стандарта 802.11ac.

OFDMA в восходящем/нисходящем направлении

Планирование на основе OFDMA разделяет полосу пропускания на более мелкие частотные блоки, называемые блоками ресурсов (RU), которые могут быть назначены отдельным клиентам как в нисходящем, так и в восходящем направлении для снижения накладных расходов и задержки.

Технология MU-MIMO в нисходящем направлении

Поддерживая два пространственных потока, MU-MIMO позволяет точкам доступа разделять пространственные потоки между клиентскими устройствами для максимизации пропускной способности.

BSS Coloring

Пространственное повторное использование (также известное как BSS Coloring) позволяет точкам доступа и их клиентам различать BSS, тем самым обеспечивая больше одновременных передач.

Target Wake Time

Новый режим энергосбережения под названием Target Wake Time (TWT) позволяет клиенту оставаться в спящем режиме и пробуждаться только в заранее запланированное (целевое) время для обмена данными с точкой доступа. Это обеспечивает значительную экономию энергии для устройств с батарейным питанием, до 3-4 раз большую, чем у 802.11n и 802.11ac.

Intelligent Capture

Intelligent Capture сканирует сеть и предоставляет Cisco DNA Center глубокий анализ. Программное обеспечение может отслеживать более 240 аномалий и мгновенно просматривать все пакеты по запросу, эмулируя сетевого администратора на месте. Intelligent Capture позволяет принимать более обоснованные решения в ваших беспроводных сетях.

Bluetooth 5

Интегрированный радиомодуль Bluetooth Low Energy (BLE) 5 обеспечивает поддержку сценариев использования на основе местоположения, таких как отслеживание активов, навигация или аналитика.

Поддержка контейнеров для приложений

Поддержка контейнеров обеспечивает возможности граничных вычислений для IoT-приложений на хост-точке доступа.

Функции Apple

Apple и Cisco объединились для создания оптимального мобильного опыта для устройств iOS в корпоративных сетях на основе технологий Cisco. Используя новые функции в Apple iOS в сочетании с новейшим программным и аппаратным обеспечением от Cisco, компании теперь могут более эффективно использовать свою сетевую инфраструктуру для обеспечения улучшенного пользовательского опыта во всех бизнес-приложениях.

В центре сотрудничества находится уникальное взаимодействие между WLAN Cisco и устройствами Apple. Это взаимодействие позволяет WLAN Cisco обеспечивать оптимальный опыт роуминга Wi-Fi для устройств Apple. Кроме того, WLAN Cisco доверяет устройствам Apple и предоставляет приоритетное обслуживание для критически важных бизнес-приложений, указанных устройством Apple. Эта функция также известна как Fast Lane.

Модель

Описание

C9105AXI-E

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен E

C9105AXI-H

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен H

C9105AXI-C

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен C

C9105AXI-N

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен N

C9105AXI-A

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен A

C9105AXI-S

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен S

C9105AXI-I

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен I

C9105AXI-F

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен F

C9105AXI-Q

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен Q

C9105AXI-K

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен K

C9105AXI-B

Внутренняя точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен B

C9105AXW-E

Настенная точка доступа Cisco Catalyst 9105AX, внутренняя антенна; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен E

C9105AXW-Z

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен Z

C9105AXW-H

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен H

C9105AXW-C

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен C

C9105AXW-N

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен N

C9105AXW-A

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен A

C9105AXW-S

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен S

C9105AXW-I

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен I

C9105AXW-F

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен F

C9105AXW-Q

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен Q

C9105AXW-K

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен K

C9105AXW-T

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен T

C9105AXW-B

Настенная точка доступа Cisco Catalyst 9105AX, с внутренними антеннами; Wi-Fi 6; 2x2 MIMO с двумя пространственными потоками, домен B

Спецификация C9105AXI-B

Программное обеспечение

Catalyst 9105 AXI

● Cisco Unified Wireless Network Software Release 8.10.MR3 or later

● Cisco IOS ® XE Software Release 17.3.1, or later

Поддерживаемые контроллеры беспроводных локальных сетей

● Беспроводные контроллеры Cisco Catalyst 9800 Series

● Беспроводные контроллеры Cisco 3504, 5520 и 8540, а также виртуальный беспроводной контроллер Cisco

Возможности 802.11n версии 2.0 (и связанные с ней)

● 2x2 MIMO с двумя пространственными потоками

● Maximal Ratio Combining (MRC)

● 802.11n и 802.11a/g

● 20- и 40-МГц каналы

● Скорость передачи данных PHY до 444,4 Мбит/с (40 МГц в диапазоне 5 ГГц и 20 МГц в диапазоне 2,4 ГГц)

● Агрегация пакетов: Aggregate MAC Protocol Data Unit (A-MPDU) (передача и прием), Aggregate MAC Service Data Unit (A-MSDU) (передача и прием)

● 802.11 Dynamic Frequency Selection (DFS)

● Поддержка Cyclic Shift Diversity (CSD)

802.11ac

● 2x2 MU-MIMO в нисходящем направлении с двумя пространственными потоками

● MRC

● Формирование луча 802.11ac

● 20-, 40-, 80- МГц каналы

● Скорость передачи данных PHY до 866,7 Мбит/с (80 МГц в диапазоне 5 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● Поддержка CSD

● Поддержка WPA3

802.11ax

● 2x2 MU-MIMO в восходящем/нисходящем направлении с двумя пространственными потоками

● OFDMA в восходящем/нисходящем направлении

● TWT

● BSS Coloring

● MRC

● Формирование луча 802.11ax

● 20-, 40-, 80- каналы

● Скорость передачи данных PHY до 1,488 Гбит/с (80 МГц в диапазоне 5 ГГц и 20 МГц в диапазоне 2,4 ГГц)

● Агрегация пакетов: A-MPDU (передача и прием), A-MSDU (передача и прием)

● 802.11 DFS

● Поддержка CSD

● Поддержка WPA3

Интегрированная антенна

Catalyst 9105AXI

● 2,4 ГГц: Пиковый коэффициент усиления 4 дБи, внутренняя антенна, всенаправленная в азимутальной плоскости

● 5 ГГц: Пиковый коэффициент усиления 5 дБи, внутренняя антенна, всенаправленная в азимутальной плоскости

Интерфейсы

Catalyst 9105AXI

● 1x 10/100/1000 Base-T (Ethernet) интерфейс восходящей линии связи

● Порт консоли управления (RJ-45)

Индикаторы

● Светодиодный индикатор состояния указывает статус загрузчика, статус ассоциации, рабочий статус, предупреждения загрузчика и ошибки загрузчика

Размеры
(Ш x Д x В)

● Точка доступа (без монтажных кронштейнов):

● ● C9105AXI: 5,9 x 5,9 x 1,18 дюйма (150 x 150 x 30 мм)
