Обзор
Cisco Compatible QSFP-100G-SR1.2 представляет собой высокопроизводительный 100GBASE-SR1.2 BiDi QSFP28 оптический приемопередатчик, предназначенный для приложений 100 Гигабит Ethernet малого радиуса действия в современных центрах обработки данных и сетевых средах предприятийРаботающий на двойных длинах волн 850 нм и 910 нм по двойным мультимодным волокнам (MMF), этот модуль обеспечивает надежную передачу данных на 100 Гбит/с на расстоянии до 100 метров через инфраструктуру OM4 волокна.
В отличие от традиционных оптических модулей 100G SR4, которые требуют многоволоконного кабеля MPO-12, QSFP-100G-SR1.2 использует стандартный двойной интерфейс LC,предоставление предприятиям возможности повторно использовать существующие многомодные системы кабельного оптоволокна LCЭто значительно снижает затраты на развертывание, упрощает управление кабелями и ускоряет модернизацию сети 100G без значительной замены инфраструктуры.
Проектированный в соответствии со стандартами IEEE 802.3bm, QSFP28 MSA и SFF-8636, приемопередатчик поддерживает цифровое оптическое наблюдение (DOM/DDM), позволяющее отслеживать температуру, напряжение,передача оптической мощности, получать оптическую мощность, и лазерный отклонение тока через операционные системы Cisco.
Оптимизированный для Cisco Nexus, Catalyst, UCS и других совместимых коммутационных платформ, модуль предлагает бесперебойную совместимость, стабильную оптическую производительность, низкое потребление энергии,и надежность корпоративного уровня, что делает его экономически эффективной альтернативой оригинальной оптике Cisco для облачных вычислений, сетей искусственного интеллекта, высокопроизводительных вычислений (HPC) и архитектур базовых центров обработки данных.

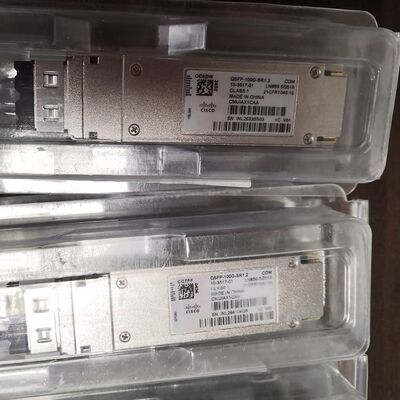

На рисунке 1 показана передняя панель QSFP-100G-SR1.2.
Быстрые спецификации
| Параметр |
Спецификация |
| Форма фактора |
QSFP28 |
| Коэффициент данных |
100 Гбит/с |
| Стандарт Ethernet |
100GBASE-SR1.2 |
| Длина волны |
850nm / 910nm |
| Тип волокна |
Мультимодное волокно (MMF) |
| Коннектор |
Двухкомнатный LC |
| Максимальное расстояние передачи |
70м ОМ3 / 100м ОМ4 / 150м ОМ5 |
| Модуляция |
PAM4 |
| DOM/DDM |
Поддерживается |
| Потребление энергии |
< 3,5 Вт |
| Операционная температура |
от 0°C до 70°C |
| Горячее подключение |
Да, да. |
| Стандарты соответствия |
IEEE 802.3bm, QSFP28 MSA, SFF-8636 |
| Совместимость |
Совместимое с Cisco |
Ключевые особенности
- Поддерживает передачу Ethernet 100GBASE-SR1.2
- Двойная длина волны на 850 нм и 910 нм
- Дуплексный оптический интерфейс LC
- Повторное использование существующей инфраструктуры многомодных волоконного канала LC
- Поддерживает передачу до 150 м по волокну OM5
- Низкое энергопотребление менее 3,5 Вт
- Полностью соответствует стандартам QSFP28 MSA
- Интегрированный цифровой оптический мониторинг (DOM/DDM)
- Форм-фактор QSFP28, поддающийся горячему обмену
- Отличная совместимость с коммутаторами и маршрутизаторами Cisco
- Оптимизирован для высокой плотности развертывания центров обработки данных
Почему выбрать QSFP-100G-SR1.2 вместо традиционного SR4?
Традиционные передатчики 100G SR4 полагаются на интерфейсы MPO-12 и требуют 8-ядерной мультимодной инфраструктуры волокна, что увеличивает сложность кабеля и затраты на развертывание.2 BiDi-передатчик использует стандартные двойные LC-коннекторы, что позволяет осуществлять прямую миграцию из существующих волоконно-оптических сетей 10G и 40G LC на 100G Ethernet.
Эта архитектура значительно снижает расходы на обновление волоконного кабеля, минимизирует операционные сбои и упрощает управление кабелями в корпоративных и гипермасштабных дата-центрах.
Преимущества QSFP-100G-SR1.2
- Снижение затрат на модернизацию инфраструктуры
- Поддерживает существующие двойные кабели LC
- Упрощенная установка и техническое обслуживание
- Снижение загруженности кабелей
- Более низкая общая стоимость владения (TCO)
- Идеально подходит для развертывания 100G высокой плотности
- Надежная взаимодействие с платформами Cisco
Заявления
Передатчик Cisco Compatible QSFP-100G-SR1.2 широко используется в:
- Центры обработки данных в облаке
- Основные сети предприятий
- Switches Cisco Nexus
- Архитектуры сетей позвоночника
- Компьютерные кластеры ИИ
- Высокопроизводительные вычисления (HPC)
- Гиперконвергентная инфраструктура (HCI)
- Сети хранилищ (SAN)
- 100G Ethernet взаимосвязи
- Условия агрегации ЦОД
QSFP-100G-SR1.2 против QSFP-100G-SR4
| Особенность |
QSFP-100G-SR1.2 |
QSFP-100G-SR4 |
| Тип соединителя |
Двухкомнатный LC |
MPO-12 |
| Количество волокон |
2 Волокна |
8 Волокна |
| Повторное использование существующих волокон LC |
Да, да. |
Нет, нет. |
| Стоимость кабеля |
Ниже |
Выше |
| Управление кабелями |
Легче. |
Более сложно |
| Максимальное расстояние |
100м ОМ4 / 150м ОМ5 |
100 м ОМ4 |
| Сценарий развертывания |
Усовершенствования предприятия |
Новая инфраструктура |
Совместимость
Этот QSFP28-передатчик испытывается на совместимость с различными платформами Cisco, включая:
- Серия Cisco Nexus
- Серия Cisco Catalyst
- Платформы Cisco UCS
- Коммутаторы ЦОД Cisco
- Сетевые системы Cisco Enterprise
Специальное программирование EEPROM обеспечивает бесперебойную работу plug-and-play без сигналов о совместимости или не поддерживаемых предупреждений передатчика.
Цифровой оптический мониторинг (DOM/DDM)
Интегрированная функциональность DOM/DDM позволяет сетевым администраторам отслеживать оптическую производительность в режиме реального времени, включая:
- Температура модуля
- Напряжение питания
- Лейзерный поток смещения
- Передача оптической мощности
- Принимать оптическую мощность
Эта возможность активного мониторинга помогает сократить время простоя и упрощает устранение неполадок в сети.
Частые вопросы
Вопрос 1: Совместим ли QSFP-100G-SR1.2 со коммутаторами Cisco Nexus?
Модуль полностью совместим с платформами Cisco Nexus, Catalyst и UCS, обеспечивая стабильное развертывание plug-and-play.
Вопрос 2: Какой тип волоконно-волоконного кабеля использует этот модуль?
Передатчик использует дуплексное мультимодное волокно (MMF) со стандартными соединителями LC.
Поддерживаемые типы волокон включают:
Вопрос 3: Каково максимальное расстояние передачи?
- OM3 МФР: до 70 метров
- OM4 РПФ: до 100 метров
- OM5 ФРП: до 150 метров
Вопрос 4: Поддерживает ли этот модуль мониторинг DOM/DDM?
Да, полностью поддерживается функционал цифрового оптического мониторинга для диагностики в режиме реального времени и мониторинга производительности.
Q5: Могу ли я повторно использовать существующую инфраструктуру кабельного оборудования LC?
Одним из главных преимуществ модуля QSFP-100G-SR1.2 BiDi является его способность работать над существующей инфраструктурой многомодных волоконных волокон LC.
Вопрос 6: Модуль может быть заменен на горячем?
Да, модуль QSFP28 поддерживает горячую подключку без отключения сетевого оборудования.
Q7: Какую гарантию и техническую поддержку вы предоставляете?
Мы предоставляем:
- 1-летняя гарантия
- Пожизненная техническая поддержка
- Проверка совместимости
- Быстрое глобальное судоходство
- Услуги OEM и ODM
Заключение
Cisco Compatible QSFP-100G-SR1.2 100GBASE-SR1.2 BiDi QSFP28 оптический передатчик обеспечивает экономически эффективное, высокопроизводительное решение для современной сети 100G Ethernet.Это позволит предприятиям повторно использовать существующую инфраструктуру многомодных волоконных волокон LC при одновременном достижении надежной 100Gbps связи., этот модуль значительно снижает затраты на модернизацию и сложность развертывания.
Благодаря низкому энергопотреблению, бесшовной совместимости Cisco, мониторингу DOM в режиме реального времени и надежности корпоративного уровня QSFP-100G-SR1.2 является идеальным оптическим решением для облачных центров обработки данных,Сети ИИ, и высокой плотности предприятий.
