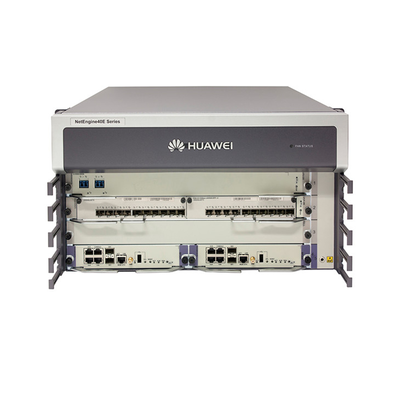

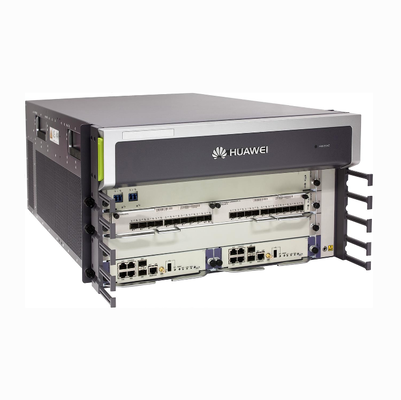

Huawei NE40E-X3A (CR5P03BASD75) Основной маршрутизатор класса оператора
Huawei NetEngine NE40E-X3A (частичный номер: CR5P03BASD75) - это флагманский 4U-маршрутизатор, устанавливаемый на стойке, предназначенный для базовых систем поставщиков услуг с высоким спросом.Консолидация корпоративной WAN, Data Center Interconnect (DCI) и облачные шлюзы POP.
Построенный на собственных чипах Huawei Solar NP и работающий на универсальной платформе маршрутизации (VRP), NE40E-X3A обеспечивает до 1.08 Tbit/s мощность коммутации и 360 Mpps производительность пересылки. Разработанный с компактной пассивной архитектурой 5-слотового фона (2 MPU + 3 линейные процессорные единицы), этот маршрутизатор сочетает в себе высокоплотность 100GE/40GE/10GE интерфейсов с комплексными IPv4/IPv6, MPLS TE,EVPN, и возможности CGN для минимизации затрат на передачу на бит.
Основные моменты и ценность предприятия
-
Пропускная способность уровня перевозчика: 1,08 Тбит/с. Не блокирующая коммутационная ткань обрабатывает высококонкурентное видео 4K, обратную связь 5G и облачный трафик предприятий с предсказуемой производительностью линии.
-
Компактный дизайн 4U-носителя: помещает 5 гибких аппаратных слотов (2 основных процессорных блока для 1 + 1 мастер / рабской избыточности + 3 слота линейного процессорного блока) в пространство-сберегающее 4U-шасси.
-
Переход на IPv6 с полным стеком и CGN: Встроенная аппаратная поддержка DS-Lite, NAT444, NAT64, 6PE и NAT уровня оператора (CGN) упрощает масштабный переход от IPv4 к IPv6 без снижения пропускной способности.
-
Надежность обслуживания без остановки (99,999% времени работы): пассивная конструкция заднего плана с горяче-заменяемыми MPU, силовыми модулями, SFU и вентиляторами.и автоматическое перенаправление IP/TE.
-
MPLS и SD-WAN готовы от конца к концу: полная реализация MPLS-TP, EVPN, SRv6 (Segment Routing over IPv6), HQoS и Y.1731 аппаратной OAM для точного соблюдения SLA.
Технические спецификации
| Параметр / метрика |
Подробная информация о спецификации (CR5P03BASD75) |
| Марка и модель |
Huawei NetEngine NE40E-X3A |
| Номер части БОМ |
CR5P03BASD75 (включает шасси, 2× MPU, 2× DC Power, без базовой лицензии на программное обеспечение) |
| Мощность переключения |
10,08 Тбит/с |
| Продуктивность пересылки |
360 Мпп |
| Слоты для шасси |
5 Общее количество слотов: 2 × слоты MPU (1+1 Backup) + 3 × слоты LPU (Line Processing Unit) |
| Фактор формы / Размеры |
4U Высота (442 мм В × 650 мм Д × 175 мм В) |
| Потребление мощности при полной нагрузке |
≤ 920 Вт (входная мощность постоянного тока) |
| Поддерживаемые типы интерфейсов |
100GE / 40GE / 10GE (LAN/WAN) / GE / FE / POS (OC-192c до OC-3c) / ATM / Channelized E1/T3 |
| MPLS и L2/L3 VPN |
MPLS TE, MPLS/BGP VPN (вариант A/B/C), VPLS, VLL, EVPN, PWE3, SRv6 |
| Редуктивность оборудования |
1+1 MPU Redundancy, Dual Power Modules, Hot-swappable Fans & LPUs (Вентиляторы и LPU, подменяемые на горячем уровне) |
| Операционная температура |
Долгосрочный: от 0 до 45 градусов. Краткосрочный: от -5 до 55 градусов. |
| Рабочая влажность |
Долгосрочный: от 5% до 85% RH (неконденсирующий) |
Сравнительная матрица высококачественных основных маршрутизаторов
Понимание того, где NE40E-X3A находится по сравнению с основными платформами операторов и устройствами корпоративной агрегации, помогает в точном размещении сети:
| Метрический / Функция |
Huawei NE40E-X3A (CR5P03BASD75) |
Huawei NE5000E (CR5D00P2XX60) |
Cisco ASR1002-X (ASR1002X-20G) |
Huawei AR1220 (AR0M1200CC) |
| Целевой сегмент |
Крайний носитель / Enterprise WAN Core |
Основное многотерное ядро |
Среднепредприятие WAN Edge |
Небольшие ворота филиалов |
| Мощность переключения |
10,08 Тбит/с (360 Мпп) |
Мультитерабитный (ядерный кластер) |
До 36 Гбит/с (встроенные) |
~200 Мбит/с |
| Плотность интерфейса |
Высокий (100GE / 40GE / 10GE / POS) |
Ультравысокий (100G / 400G POS/OTN) |
Фиксированные 4x SFP + SPA слоты |
2x GE WAN + 8x FE LAN |
| Архитектура слотов |
3× LPU + 2× MPU (модульный) |
Динамическая матрица переключателя ядра |
Встроенные слоты SPA/NIM |
Фиксированное шасси |
| Усовершенствованный CGN / EVPN |
Нативный уровень чипа CGN & SRv6 |
Только на носителе IP/MPLS |
Требует продвинутых лицензий |
Основная сеть NAT и VPN |
| Форма фактора |
4U компактное шасси |
Шасси с несколькими стойками / высокой плотностью |
2U Рака установка |
1U Настольная установка/настольная стойка |
Сертифицированные дополнительные карты и компоненты энергосистемы
Для достижения максимальной плотности портов и избыточности питания, соедините CR5P03BASD75 с официальными линейными картами Huawei и источниками питания:
-
CR57LAXFA70: Huawei NE40E-X3A 100GE Line Processing Unit (LPU) для высокопроизводительной обратной связи WAN и центра обработки данных.
-
CR5D00L1X7: Huawei NE40E 10GE LAN/WAN Interface Flex Card для высокой плотности агрегирования 10G.
-
CR5D0PSUFA70: Модуль питания постоянного тока высокой эффективности, специально разработанный для резервирования мощности 1+1 класса носителя.
RFQ
> Вопрос 1: Что включается в базовый пакет с номером CR5P03BASD75?
A: Комплект CR5P03BASD75 включает в себя хост-шасси NE40E-X3A 4U, 2 основных процессорных блока (MPU) для резервирования 1 + 1 самолёта управления и 2 модуля питания постоянного тока.Пожалуйста, обратите внимание, что линейные карточки обработки (LPU), оптические приемопередатчики и специализированные программные функции (такие как расширенные CGN или конкретные IPsec пакеты) продаются отдельно на основе ваших требований топологии сети.
> Вопрос 2: Может ли Huawei NE40E-X3A одновременно поддерживать 100G SFP28/QSFP28 и старые оптические модули POS?
А: Да. Модульная архитектура LPU NE40E-X3A позволяет операторам сети заполнять слоты смешанными картами интерфейса.Вы можете запускать 100GE QSFP28 линейные карты (CR57LAXFA70) наряду с устаревшими POS (OC-192c / STM-64c до OC-3c) или 10GE SFP + карты (CR5D00L1X7) в том же шасси, что делает его идеальным для миграции устаревших транспортных сетей SDH/SONET на чистый IP/MPLS.
> Вопрос 3: Как NE40E-X3A обеспечивает нулевую потерю пакетов во время переключения MPU или обновления программного обеспечения?
Ответ: NE40E-X3A оснащен протоколами Non-Stop Routing (NSR), Non-Stop Forwarding (NSF) и Graceful Restart (GR) в сочетании с переключением MPU 1+1 на аппаратном уровне.Таблицы состояния на контрольной плоскости синхронизируются непрерывно между активными и готовыми МПУ.Кроме того, обновления программного обеспечения в эксплуатации (ISSU) позволяют обновлять системную прошивку без прерывания трафика линейной скорости на LPU.
> Вопрос 4: Какова гарантия и модель глобальной технической поддержки для этого маршрутизатора?
Ответ: Все новые аппаратные компоненты Huawei NE40E-X3A поставляются со стандартной 1-летней гарантией на возвращение оборудования на завод.Необходимо предоставить дополнительные контракты Huawei Hi-Care., предлагающий круглосуточную поддержку горячей линии Глобального центра технической помощи (TAC), немедленные права на исправление программного обеспечения и следующий рабочий день (NBD) или 4-часовую замену передовых запасных частей на месте.
