Общее описание

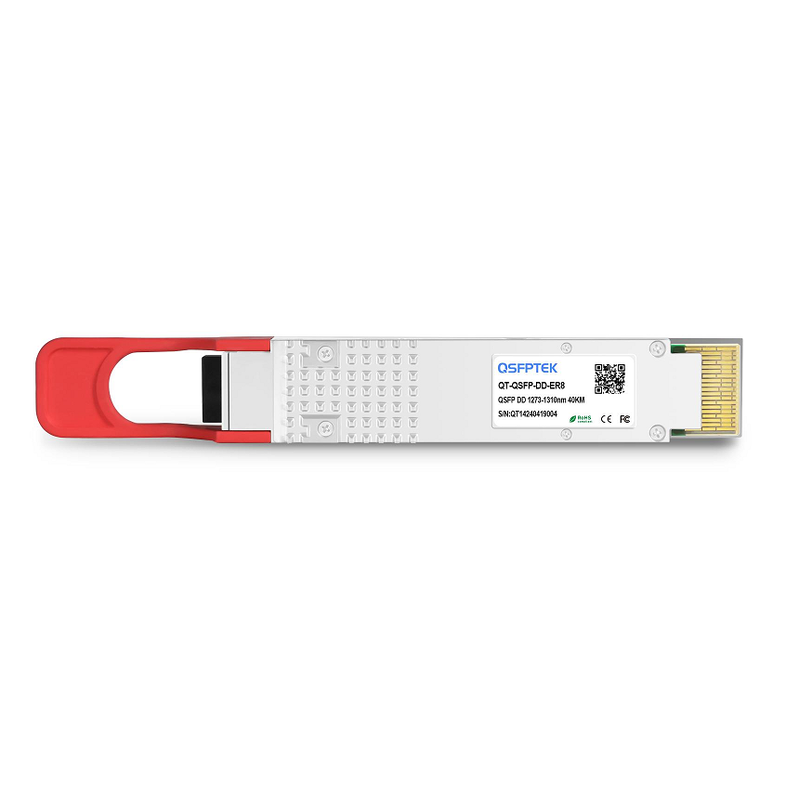

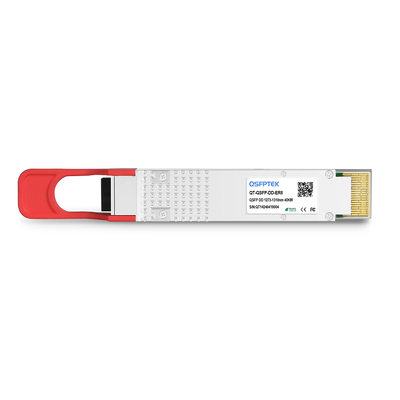

Этот модуль предназначен для оптической связи на 40 км и соответствует стандарту IEEE 802.3bs для Ethernet 400GE. Этот модуль содержит 8-канальный оптический передатчик, 8-канальный оптический приемник и блок управления модулем, включая двухпроводной последовательный интерфейс. Оптические сигналы мультиплексируются в одномодовое волокно через стандартный разъем LC.
Применение
- Ethernet 400GBASE-ER8
- Телекоммуникационные сети
- Соединение центров обработки данных
Особенности
- Соответствует стандарту QSFP-DD MSA
- Соответствует IEEE 802.3bs 400GBASE-ER8
- Поддержка цифрового диагностического мониторинга

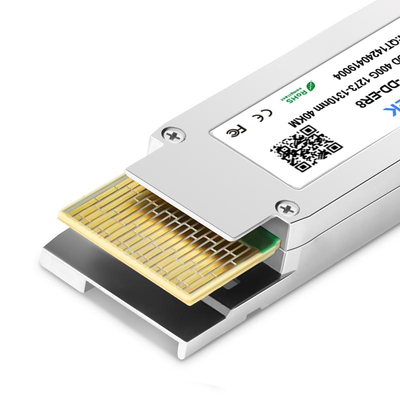

- Горячеподключаемый электрический интерфейс на 76 контактов
- 8-канальная конструкция MUX/DEMUX LAN-WDM
- Электрический последовательный интерфейс PAM4 со скоростью 53,125 Гбит/с (400GAUI-8)
- Максимальное энергопотребление 15,4 Вт

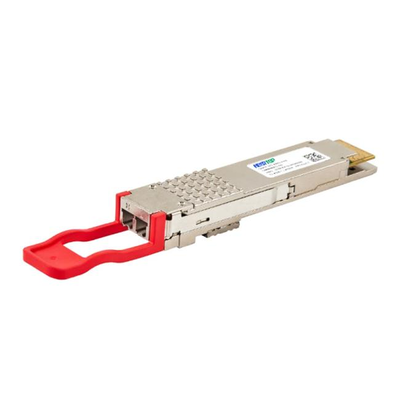

- Двухпортовый разъем LC
- Поддерживает скорость передачи данных 425 Гбит/с
- До 40 км передачи по одномодовому волокну
- Рабочая температура корпуса: от 0°C до 70°C
- Одиночное питание 3,3 В
- Соответствует RoHS 2.0
Информация для заказа
| Номер детали | Скорость передачи данных (Гбит/с) | Длина волны (нм) | Расстояние передачи (км) | Температура (°C) (рабочая температура корпуса) |
|---|
| QAPQD040F0CN1 | 400 Гбит/с | 1310 нм | 40 км SMF | 0°C~+70°C |
Блок-схема трансивера
Назначение и описание контактов
Электрическая распиновка модуля QSFP-DD показана на Рисунке 2 ниже.
Предельные значения
Следует отметить, что работа в условиях, превышающих любые индивидуальные предельные значения, может привести к необратимому повреждению этого модуля.
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. | Примечания |
|---|
| Максимальное напряжение питания | Vcc | -0.5 | 3.3 | 3.6 | В | |
| Температура хранения | Ts | -40 | | 85 | °C | |
| Относительная влажность | RH | 10 | | 85 | % | 1 |
| Пороговое значение повреждения, каждый канал | THd | -3.4 | | | дБм | |
Рабочие условия
Электрические и оптические характеристики приведены ниже для данной рабочей среды, если не указано иное.
| Параметр | Символ | Мин. | Тип. | Макс. | Ед. изм. |
|---|
| Напряжение питания | Vcc | 3.135 | 3.3 | 3.465 | В |
| Температура корпуса | Top | 0 | | 70 | °C |
| Расстояние связи с G.652 | | | | 40 | км |
Механические размеры
FAQ
В1: Что такое трансивер QAPQD040F0CN1 QSFP-DD ER8?
О: QAPQD040F0CN1 — это оптический трансивер 400G QSFP-DD ER8, разработанный для высокоскоростных сетей Ethernet и межсоединений центров обработки данных (DCI). Он поддерживает передачу данных со скоростью 400 Гбит/с по одномодовому волокну (SMF) на длине волны 1310 нм с максимальной дальностью до 40 км.
В2: Какой тип волокна и разъем использует этот модуль?
О: Этот модуль предназначен для одномодового волокна OS2 (SMF) и оснащен двухпортовым разъемом LC, обеспечивающим надежную оптическую передачу на большие расстояния.
В3: Для каких приложений подходит QAPQD040F0CN1?
О: Он идеально подходит для:
- Межсоединение центров обработки данных (DCI)
- Сети облачных вычислений
- Корпоративные магистральные сети
- Метро Ethernet
- Телекоммуникационная передача
В4: В чем разница между QSFP-DD ER8 и QSFP-DD FR4?
О: Оба модуля поддерживают Ethernet со скоростью 400 Гбит/с, но ER8 обеспечивает дальность передачи до 40 км, в то время как FR4 предназначен для расстояний до 2 км. ER8 является предпочтительным выбором для оптических каналов большой протяженности.
В5: Поддерживает ли QAPQD040F0CN1 цифровой оптический мониторинг (DOM)?
О: Да. Модуль поддерживает цифровой оптический мониторинг (DOM/DDM), позволяя пользователям отслеживать рабочую температуру, напряжение, мощность передачи и мощность приема для упрощения обслуживания и диагностики сети.
В6: Совместим ли QAPQD040F0CN1 с основными поставщиками сетевого оборудования?
О: Да. Модуль разработан для совместимости с коммутаторами и маршрутизаторами, соответствующими стандарту QSFP-DD, и может быть запрограммирован для основных сетевых брендов по запросу, обеспечивая надежную совместимость и развертывание по принципу «подключи и работай».
