Обзор

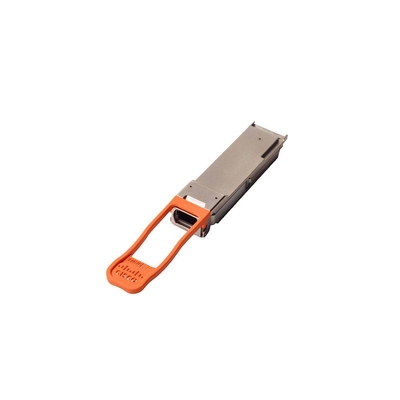

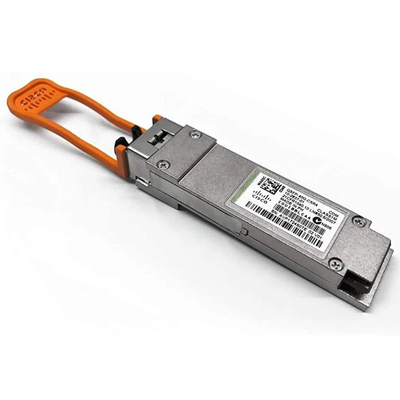

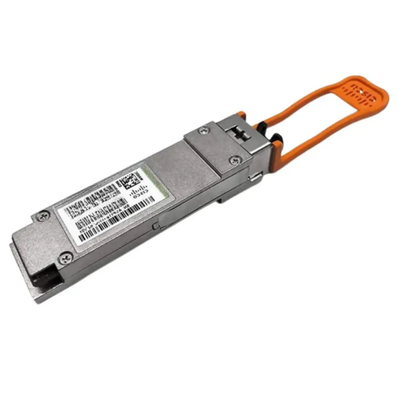

Модуль оптического приемопередатчика QSFP28 совместимого с Cisco QSFP-100G-PSM4-S предназначен для высокоскоростных 100G Ethernet-ссылок в современных средах центров обработки данных.Он работает на основе стандарта 100GBASE-PSM4, обеспечивая надежную и эффективную передачу данных по одномодному волокну (SMF) на расстоянии до 500 метров.
Этот модуль использует длину волны 1310 нм с интерфейсом MPO / MTP-12, поддерживая параллельные каналы 4 × 25 Гбит / с для стабильной, низкой задержки и высокой пропускной способности оптической связи.Он полностью соответствует стандартам QSFP28 MSA и IEEE 802.3bm стандарты, обеспечивающие бесперебойную интеграцию с коммутаторами Cisco и другими основными сетевыми платформами.
Идеально подходит для архитектуры позвоночника, облачных центров обработки данных и высокопроизводительных вычислительных сетей. Этот приемопередатчик предлагает экономически эффективное и масштабируемое решение 100G.
Быстрые спецификации
| Положение | Описание |
|---|
| Тип продукции | QSFP28 оптический приемопередатчик |
| Стандарты | 100GBASE-PSM4 |
| Коэффициент данных | 100 Гбит/с |
| Длина волны | 1310 нм |
| Максимальное расстояние | 500 м над SMF |
| Коннектор | MPO/MTP-12 |
| Тип волокна | Одномодовые волокна (SMF) |
| Проезжая полоса | 4×25 Гбит/с |
| Потребление энергии | ≤ 3,5 Вт |
| Цифровая диагностика | Поддерживается (DDM/DOM) |
| Операционная температура | от 0°C до 70°C |
Технические параметры
| Параметр | Спецификация |
|---|
| Форма фактора | QSFP28 |
| Формат модуляции | NRZ |
| Тип передатчика | Лазер DFB |
| Тип приемника | Фотодиод PIN |
| TX Power | -9,4 ~ +2 дБм |
| Чувствительность к RX | < -12 дБм |
| Соблюдение протокола | IEEE 802.3bm, QSFP28 MSA |
| Тип кабеля | MPO-12 APC |
| Контроль | Температура, напряжение, мощность TX/RX |
Ключевые особенности
- Поддерживает высокоскоростную передачу Ethernet 100G
- параллельные оптические полосы 4×25 Гбит/с (технология PSM4)
- До 500 м протяженности через одномодовые волокна (SMF)
- Оптический интерфейс MPO/MTP-12 высокой плотности
- Низкое потребление энергии ≤ 3,5 Вт
- Полностью совместим с портами Cisco QSFP28 100G
- Встроенный цифровой диагностический мониторинг (DDM/DOM)
- Форм-фактор QSFP28 с горячим подключением
- Стабильная производительность для базовых сетей ЦОД
Заявления
- Архитектура позвоночника центра обработки данных
- Сети взаимосвязи облачных вычислений
- Модернизация базовой сети
- Высокопроизводительная связь сервера с коммутатором
- Метро агрегация оптических связей малого радиуса действия
Сравнение 100G PSM4 vs SR4 vs LR4
| Тип | Интерфейс | Расстояние | Тип волокна | Уровень затрат | Применение |
|---|
| PSM4 | МПО | 500 метров | SMF | Низкий | Соединение центра обработки данных |
| SR4 | МПО | 100 метров | ФНП | Средний | Соединения из стойки в стойку |
| LR4 | LC | 10 км | SMF | Высокий | Длинная передача |
Заключение:
PSM4 является наиболее экономически эффективным решением для передачи одномодовых волокон 100G короткого радиуса действия в центрах обработки данных.
Частые вопросы
Вопрос 1: совместим ли этот модуль с оборудованием Cisco?
Да, совместимый с QSFP-100G-PSM4-S передатчик предназначен для бесшовной работы с портами Cisco QSFP28 100G и поддерживает установку plug-and-play.
Вопрос 2: Каково максимальное расстояние передачи?
Он поддерживает до 500 метров по одномодному волокну (SMF) с использованием подключения MPO-12.
Вопрос 3: Какой тип волоконно-волоконного кабеля требуется?
Для этого модуля требуется одномодное волокно OS2 с разъемами MPO/MTP-12 APC.
Вопрос 4: В чем разница между PSM4 и LR4?
PSM4 использует параллельную 4-полосную передачу по MPO-волокну для коротких связей (500 м), в то время как LR4 использует технологию WDM по LC-дуплексному волокну для передачи на большие расстояния до 10 км.
Q5: Поддерживает ли он цифровое диагностическое наблюдение (DDM)?
Да, он поддерживает мониторинг температуры, напряжения, оптической мощности TX/RX и других ключевых параметров в реальном времени.
Вопрос 6: Может ли он работать с переключателями третьих сторон?
Да, он широко совместим с платформами Cisco, Juniper, Arista и Huawei, в зависимости от конфигурации портов и требований кодирования.
Качество и гарантия
- 100% проверены перед отправкой
- Строгий процесс контроля качества и инспекции
- Совместимое кодирование доступно по запросу
- 1 год гарантии (настраивается)
- Профессиональная техническая поддержка внедрения и тестирования совместимости
- Общие цены для проектов центра обработки данных
