Подробная информация о продукте:
|
| Номер части: | ES0Z1B06ACS0 | Бренд: | Huawei |
|---|---|---|---|
| Продуктивность пересылки: | 2,880 Mpps | Дизайн избыточности: | Контроллеры, модули питания, КМУ, поддоны для вентиляторов |
| USB: | Не поддержанный | ПОЭ: | Не поддержанный |
| Выделить: | Шасси Huawei S7706,Huawei S7706 Шасси ES0Z1B06ACS0,Huawei S7706 Шасси 2*SRUA |
||
ES0Z1B06ACS0 представляет собой пакет переменного тока Huawei S7706 Basic Engine ((Включая шасси с неполной сборкой PoE, SRUA Main Board*2, 800W AC Power*2).

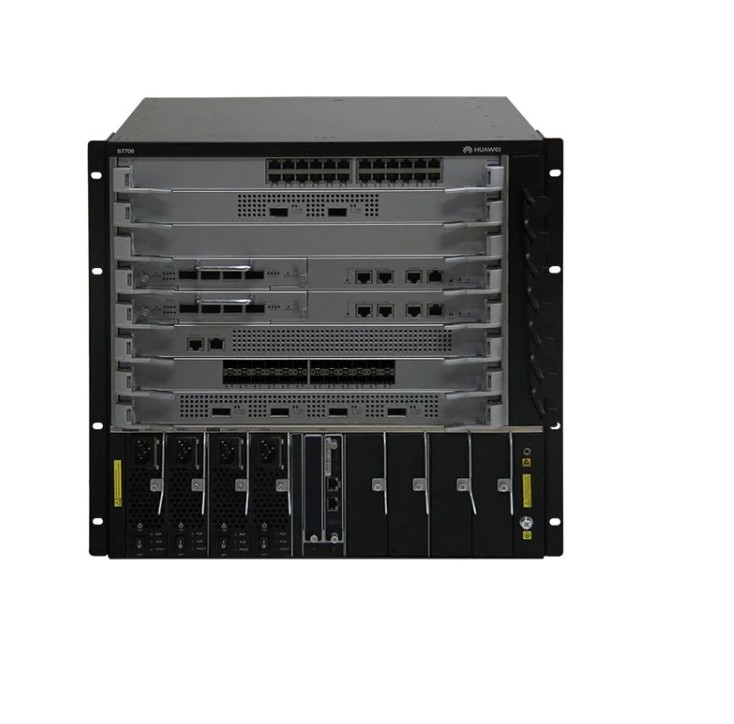

На рисунке 1 изображен внешний вид ES0Z1B06ACS0 (предний вид).
Рисунок 2 показывает внешний вид ES0Z1B06ACS0 (задний вид).
Таблица 1 показывает быстрые характеристики.
| Код продукции | ES0Z1B06ACS0 |
| Мощность переключения | 30,84 Тбит/с |
| Продуктивность пересылки | 2,880 Mpps |
| Дизайн избыточности | Контроллеры, модули питания, КМУ, поддоны для вентиляторов |
| Способность буфера | 200 мс на порт |
| Масса упаковки (в кг) |
45.8 |
| Объем упаковки (m^3) |
0.247 |
| Размер упаковки (D*W*H мм) |
638*612*632 |
| Чистый размер (D*W*H мм) |
489*442*442 |
На рисунке 2 показана структура шасси S7706 (предний вид). ES0Z1B06ACS0 - это пакет переменного тока Huawei S7706 Basic Engine ((Включая шасси с не-PoE сборкой, SRUA Main Board*2, 800W AC Power*2),Остальные модули или карты необходимо приобрести отдельно.
Примечание:
| ① |
Шесть служебных карточек, в том числе: Единица платформы открытых сервисов Карта интерфейса 100M Карта интерфейса 1000M Карта интерфейса GE/10GE Карта интерфейса 10GE Карта интерфейса 40GE Карта интерфейса 40GE/100GE Карта интерфейса 100GE Примечание: Карты, поддерживаемые коммутатором, зависят от версии программного обеспечения. |
| ② | Два МПУ |
| ③ |
Пара креплений Примечание: Крепления используются для закрепления шасси в шкафу. |
| ④ | Четыре силовых модуля |
| ⑤ | Два централизованных блока мониторинга EH1D200CMU00 |
| ⑥ |
Четыре модуля питания PoE В версиях, ранее V200R006C00: Модуль питания переменного тока 800 Вт Модуль питания переменного тока 2200 Вт В V200R006C00 и более поздних версиях: Модуль питания постоянного тока 2200 Вт Модуль питания переменного тока 800 Вт Модуль питания переменного тока 2200 Вт |
| ⑦ |
Заземляющий винт Примечание: Заземляющий винт используется для заземления шасси. |
| ⑧ |
Передний разъем ESD Примечание: Заземляющий терминал ESD запястья может быть вставлен в этот разъем. |
| ⑨ |
Системы управления кабелями Примечание: Рамы управления кабелями используются для маршрутизации кабелей. |
На рисунке 3 показана структура шасси S7706 (задний вид). ES0Z1B06ACS0 представляет собой пакет переменного тока Huawei S7706 Basic Engine ((Включая шасси с неполной сборкой PoE, SRUA Main Board*2, 800W AC Power*2),Остальные модули или карты необходимо приобрести отдельно.
Примечание:
| ① | Модуль двух вентиляторов |
| ② |
Задний разъем ESD Примечание: Заземляющий терминал ESD запястья может быть вставлен в этот разъем. |
| ③ |
Воздушный фильтр Примечание: Воздушный фильтр предотвращает попадание пыли в шасси. |
| ④ |
Пара съемных ручек Примечание: Вы можете установить эти ручки на обеих сторонах шасси, чтобы поднять шасси. |
В таблице 2 приведены рекомендуемые элементы для ES0Z1B06ACS0.
| Модель | Описание |
| Модуль питания переменного тока | |
| W2PSA0800 | Модуль питания переменного тока 800 Вт ((Черный) |
| PAC-2200WF | Модуль питания переменного тока 2200 Вт |
| Модуль питания постоянного тока | |
| W2PSD2200 | Модуль питания постоянного тока 2200 Вт ((Черный) |
| ES02PSD16 | Модуль питания постоянного тока 1600 Вт ((Черный) |
| Оптический приемопередатчик FE-SFP | |
| SFP-FE-SX-MM1310 | Оптический приемопередатчик, SFP, 100M/155M, многорежимный модуль ((1310nm, 2km, LC) |
| eSFP-FE-LX-SM1310 | Оптический приемопередатчик, eSFP, 100M/155M, однорежимный модуль ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Оптический приемопередатчик, eSFP, FE, однорежимный модуль ((1310nm, 40km, LC) |
| Оптический приемопередатчик GE-SFP | |
| eSFP-GE-SX-MM850 | Оптический приемопередатчик, eSFP, GE, многорежимный модуль ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Оптический приемопередатчик, eSFP, GE, однорежимный модуль ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Оптический приемопередатчик, eSFP, GE, однорежимный модуль ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Оптический приемопередатчик, eSFP, GE, одномодный модуль ((1550nm, 40km, LC) |
| 10G-SFP+ оптический приемопередатчик | |
| SFP-10G-USR | 10GBase-USR оптический передатчик, SFP+, 10G, многорежимный модуль ((850nm, 0,1km, LC) |
| OMXD30000 | Оптический приемопередатчик, SFP+, 10G, многорежимный модуль ((850nm, 0,3km, LC) |
| OSX010000 | Оптический приемопередатчик, SFP+, 10G, одномодный модуль ((1310nm, 10km, LC) |
| 40GE CFP оптический приемопередатчик | |
| CFP-40G-SR4 | Высокоскоростной приемопередатчик CFP-40G-SR4,CFP,40G,мультимодный модуль ((850nm,4*10G,0.1 км, МПО) |
| CFP-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодный модуль)) диапазон 1310nm,41.25G, 10 км, прямой ЛК) |
|
|
Высокоскоростной приемопередатчик, CFP, 40G, одномодный модуль)) диапазон 1310nm,41.25G, 40 км, прямой ЛС) |
| 40GE QSFP+ оптический приемопередатчик | |
| QSFP-40G-eSR4 | 40GBase-eSR4 оптический передатчик, QSFP+, 40G, многорежимный (850nm,0.3km,MPO) ((Соедините четыре SFP + оптического передатчика) |
| QSFP-40G-ER4 | 40GBase-ER4 оптический приемопередатчик, QSFP+, 40G, однорежимный модуль (1310nm,40km,LC) |
| 100GE CFP оптический приемопередатчик | |
|
|
Высокоскоростной приемопередатчик, CFP100G, мультимодный модуль ((850nm,10*10G,0.1 км, МПО) |
|
|
CFP, 100G, Модуль одномода ((1310nm диапазон,4*25G,10km, прямая LC) |
|
|
Высокоскоростной приемопередатчик, CFP, 100G, Модуль одномода ((1310nm диапазон, 4 * 25G, 40km, прямой LC) |
| Медный передатчик GE | |
| SFP-1000BaseT | Электрический передатчик,SFP,GE,электрический интерфейсный модуль ((100m,RJ45) |
| Карта интерфейса 100GE | |
| ES1D2C02FEE0 | Карта интерфейса Huawei 2-Port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| Карта интерфейса 10GE | |
| ES1D2X40SFC0 | Карта интерфейса 10-GBASE-X с 40-портным выходом ((FC,SFP+) |
| ES1D2X16SSC2 | Карта интерфейса Huawei 16-Port 10GBASE-X ((SC,SFP+)ES1D2X16SSC2 |
| Главный блок управления | |
| ES0D00MCUA00 | S7703 Главный блок управления А |
| Модуль вентилятора | |
| ES0E2FBX | S7700 Большое напряжение вентиляторная коробка |
В таблице 3 показано сравнение ES0Z1B06ACS0, ES0Z1B03ACS0 и ES0Z1B12ACS0.
| Код продукции | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| Мощность переключения | 30,84 Тбит/с | 10,92 Тбит/с | 30,84 Тбит/с |
| Продуктивность пересылки | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Дизайн избыточности | Контроллеры, модули питания, КМУ, поддоны для вентиляторов | Контроллеры, модули питания, КМУ, поддоны для вентиляторов | Контроллеры, модули питания, КМУ, поддоны для вентиляторов |
| Способность буфера | 200 мс на порт | 200 мс на порт | 200 мс на порт |
| Масса упаковки (в кг) |
45.8 | 21.8 | 56.1 |
| Объем упаковки (m^3) |
0.247 | 0.124 | 0.322 |
| Размер упаковки (D*W*H мм) |
638*612*632 | 652*595*322 | 810*650*610 |
| Чистый размер (D*W*H мм) |
489*442*442 | 489*442*175 | 489*442*664 |
