C9200-48T-E Обзор
C9200-48T-EЭто 48-портовый коммутатор Catalyst 9200 с программным обеспечением Network Essentials.Switches серии Cisco Catalyst 9200 расширяют возможности сетевых сетей на основе намерений и инноваций в области оборудования и программного обеспечения Catalyst 9000 на более широкий спектр развертыванийС его семейным происхождением, коммутаторы серии Catalyst 9200 предлагают простоту без компромиссов, безопасность, всегда включенность и упрощение ИТ.
Быстрая спецификация
Таблица 1 показывает быструю спецификацию.
| Модель |
C9200-48T-E |
| Общее количество нижних соединений 10/100/1000 или PoE+ медных портов |
Данные по 48 портам |
| Конфигурация подключения |
Модульные варианты подключения |
| Default primary AC power supply (Предполагаемая основная подача тока) |
PWR-C6-125WAC |
| Фанаты |
ФРУ излишне |
| Программа |
Сетевые основные |
| Пропускная способность |
160 Гбит/с |
| DRAM |
4 Гб |
| Вспышка |
4 Гб |
| Мощность переключения |
176 Гбит/с |
| Ставка пересылки |
261.9 Mpps |
| Размеры шасси |
10,73 х 17,5 х 13,8 дюйма
4.4 х 44,5 х 35,0 см
|
Подробная информация о продукции
Серия Catalyst 9200 обеспечивает следующие особенности:
- ● До 48 портов с полной возможностью Power over Ethernet Plus (PoE+)
- ● Устойчивость к использованию полевых заменяемых блоков (FRU) и избыточного источника питания, вентиляторов и модульных подключений
- ● Гибкие варианты нисходящей связи с данными или PoE+
- ● Эффективность работы с опциональным сборкой на заднем плане, поддерживающей пропускную способность сбора до 160 Гбит/с
- ● UADP 2.0 Mini с интегрированным процессором предлагает клиентам оптимизированный масштаб с лучшей структурой затрат
- ● Улучшенная безопасность с помощью шифрования AES-128 MACsec, сегментации на основе политики и надежных систем
- ● Возможности уровня 3, включая OSPF, EIGRP, ISIS, RIP и маршрутизированный доступ
- ● Усовершенствованный мониторинг сети с использованием полного гибкого NetFlow
- ● Cisco Software-Defined Access (SD-Access) (доступ, определенный программным обеспечением Cisco):
- ● Упрощенные операции и развертывание с помощью автоматизации на основе политики от края до облака, управляемой с помощью Cisco Identity Services Engine (ISE)
- ● Обеспечение сети и улучшение времени разрешения через Cisco DNA Center
- ● Plug and Play (PnP): простое, безопасное, унифицированное и интегрированное предложение для облегчения внедрения новых филиалов или кампусов или обновления существующей сети.
- ● Cisco IOS XE: Операционная система на основе общих лицензий для семейства продуктов Cisco Catalyst 9000 для предприятий с поддержкой программируемости и потоковой передачи данных на основе моделей
- ● ASIC с программируемыми возможностями трубопровода и микромотора, наряду с шаблоном, настраиваемым распределением пересылки слоев 2 и 3, списков контроля доступа (ACL),и качество обслуживания (QoS) записи телеметрии
Поддерживаемые продукты
В таблице 2 приведены рекомендуемые продукты.
| Сетевые модули |
| Номер изделия |
Описание продукта |
| C9200-NM-4G |
Сетевой модуль Catalyst 9200 4 x 1GE |
| C9200-NM-4X |
Сетевой модуль Catalyst 9200 4 x 10GE, запасной |
| C9200-NM-BLANK |
Сетевой модуль Catalyst 9200 BLANK |
| Комплект и кабели StackWise-80 и StackWise-160 |
| Номер изделия |
Описание продукта |
| C9200-STACK-KIT= |
C9200 Запасный комплект для набора |
| C9200L-STACK-KIT= |
C9200L Запасный комплект для сборки |
| STACK-T4-50CM |
50 см кабель кладки типа 3 |
| STACK-T4-1M |
1M Складка кабеля типа 3 |
| STACK-T4-3M |
3M Кабель для наложения типа 3 |
| Электрические источники |
| Номер изделия |
Описание продукта |
| PWR-C6-125WAC/2 |
Запасный источник питания 125WAC |
Сравните с аналогичными предметами
В таблице 3 показано сравнение.
| Модель |
Описание |
| C9200-48T-A |
Катализатор 9200 48-портный коммутатор данных, сетевое преимущество |
| C9200-48T-E |
Catalyst 9200 48-портный коммутатор данных, основные элементы сети |
| C9200-48P-A |
Катализатор 9200 48-портный PoE+ переключатель, сетевое преимущество |
| C9200-48P-E |
Catalyst 9200 48-портный коммутатор PoE+, основные элементы сети |
Узнайте больше
У вас есть вопросы по поводу Cisco C9200-48T-E?
Свяжитесь с нами сейчас черезПрямой чатилиsales@router-switch.com.

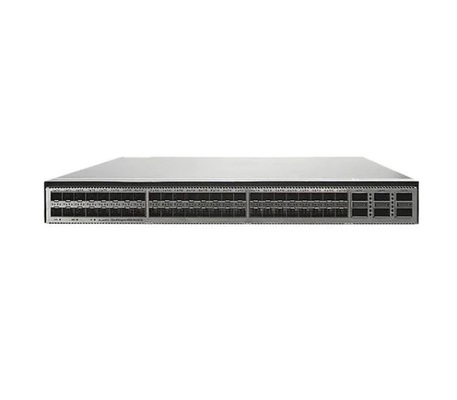

CE6881-48S6CQ-B Обзор
CloudEngine 6800 хорошо подходит как для ядра, так и для слоев агрегации, и полностью совместим со коммутаторами серии CloudEngine 16800 и 12800, что позволяет предприятиям создавать масштабируемые, упрощенные,открыто, и безопасные сети.
Быстрые характеристики
Таблица 1 показывает быстрые характеристики.
| Код продукции |
CE6881-48S6CQ-B |
| Процессор |
10,4 ГГц, четыре ядра |
| Память DRAM |
4 Гб |
| Никакой флэш |
64 МБ |
| NAND Flash |
4 Гб |
| Среднее время между сбоями (MTBF) |
45.9 лет |
| Среднее время до ремонта (MTTR) |
1.57 часов |
| Доступность |
0.9999960856 |
| Теплая смена |
Поддерживается всеми силовыми модулями и модулями вентиляторов |
Поддерживаемые приемопередатчики
В таблице 2 приведены рекомендуемые модели.
| Модель |
Описание |
| OMXD30000 |
Оптический передатчик HuaweiOMXD30000, SFP+, 10G, многорежимный модуль (850nm, 0,3km, LC) |
| SFP-GE-LX-SM1310 |
Оптический приемопередатчик, eSFP, GE, однорежимный модуль (1310nm, 10km, LC) |
| OMXD30009 |
Передатчик, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| ESFP-GE-SX-MM850 |
Оптический приемопередатчик, eSFP, GE, многорежимный модуль (850nm,0.5 км, LC) |
Спецификация CE6881-48S6CQ-B
Спецификация CE6881-48S6CQ-B
|
| Положение |
Описание |
| Физические характеристики |
- Размеры (H x W x D)
- Базовые размеры (без выступающих из корпуса частей): 43,6 мм х 442,0 мм х 420,0 мм (1,72 дюйма х 17,4 дюйма х 16,5 дюйма)
- Максимальные размеры (глубина - расстояние от отверстий на передней панели до ручки на задней панели): 43,6 мм х 442,0 мм х 446,1 мм (1,72 дюйма х 17,4 дюйма х 17,6 дюйма)
|
| Параметры окружающей среды |
Температура |
- Операционная температура: от 0°C до 40°C (32°F до 104°F) на высоте 0-1800 м (0-5906 футов)
Примечание:
Когда высота составляет 1800-5000 м (5096-16404 футов), максимальная рабочая температура снижается на 1 ° C (1,8 ° F) каждый раз, когда высота увеличивается на 220 м (722 фута).
- Температура хранения: от -40°C до +70°C (от -40°F до +158°F)
|
| Относительная влажность |
5% RH до 95% RH, неконденсирующий |
| Высота |
< 5000 м (16404 фута) |
| Шум (звуковое давление, 27°C) |
- Поток воздуха сзади вперед: < 57 дБА
- Поток воздуха спереди-назад: < 58 дБА
|
| Спецификации мощности |
Тип источника питания |
Переменный ток (AC/DC/HVDC) |
| Входная мощность переменного тока |
- Номинальный диапазон входного напряжения: от 100 до 240 В, 50/60 Гц
- Максимальный диапазон входного напряжения: от 90 до 290 В, от 47 до 63 Гц
|
| Входная мощность постоянного тока |
- Номинальный диапазон напряжения: от -48 В до -60 В
- Максимальный диапазон напряжения: от -38,4 В до -72 В
|
| Высоковольтный источник питания постоянного тока |
- Модуль питания постоянного тока 600 Вт и 240 Вт (серия PAC600S12):
- Номинальный диапазон напряжения: 240 В постоянного тока
- Максимальный диапазон напряжения: от 190 В до 290 В
- Модуль питания 1200 Вт высокого напряжения постоянного тока (серия PHD1K2S12):
- Номинальный диапазон напряжения: от 240 до 380 В постоянного напряжения
- Максимальный диапазон напряжения: от 190 до 400 В постоянного напряжения
|
| Номинальный входный ток |
- Модуль питания постоянного тока 600 Вт и 240 Вт (серия PAC600S12):
- 8 A (100 V AC до 240 V AC)
- 4 А (240 В постоянного тока)
- Модуль питания 1000 Вт постоянного тока (серия PDC1000S12): 30 А (от -48 В постоянного до -60 В постоянного)
- Модуль питания 1200 Вт высокого напряжения постоянного тока (серия PHD1K2S12): 8 А
|
| Потребление мощности шасси |
Максимальное потребление энергии |
349 Вт |
| Типичное потребление энергии |
- 194 Вт (100% пропускной способности, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, модули двойной мощности)
- 240 Вт (100% пропускной способности, оптические модули на короткие расстояния на всех оптических портах, модули двойной мощности)
|
| Рассеивание тепла по шасси |
Максимальное рассеивание тепла |
1191 BTU/ч |
| Типичное рассеивание тепла |
- 662 BTU/ч (100% пропускной способности, высокоскоростные кабели SFP+ на 48 портах и высокоскоростные кабели QSFP28 на 6 портах, модули двойной мощности)
- 819 BTU/ч (100% пропускной способности, оптические модули на короткие расстояния на всех оптических портах, модули двойной мощности)
|
| Защита от перенапряжений |
Модуль питания:
- Переменный ток: 6 кВ в обычном режиме и 6 кВ в дифференциальном режиме
- DC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
- HVDC: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме
|
| Рассеивание тепла |
Режим рассеивания тепла |
Охлаждение воздухом |
| Поток воздуха |
Передний к заднему или задний к переднему, в зависимости от модулей вентиляторов и силовых модулей |
| Надежность и доступность |
Запасный модуль питания |
1+1 резервный |
| Резервное копирование модуля вентилятора |
Устройство поддерживает четыре подключаемых модуля вентилятора, которые работают в режиме горячего режима ожидания.Вам рекомендуется немедленно заменить неисправный модуль вентилятора.. |
| Теплая смена |
Поддерживается всеми силовыми модулями и модулями вентиляторов |
| Среднее время между сбоями (MTBF) |
45.9 лет |
| Среднее время до ремонта (MTTR) |
1.57 часов |
| Доступность |
0.9999960856 |
| Технические спецификации |
Процессор |
10,4 ГГц, четыре ядра |
| Память DRAM |
4 Гб |
| Никакой флэш |
64 МБ |
| NAND Flash |
4 Гб |
| Стол |
Порт обслуживания, поддерживающий функцию наложения |
10GE оптические порты и 100GE оптические порты |
| Сертификация |
- Соблюдение стандартов безопасности
- Соответствие стандартам ЭМК
- Соблюдение экологических стандартов
|
Спецификация C9200-48T-E
C9200-48T-E Спецификации
|
| Спецификации производительности |
| Виртуальные сети |
4 для C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 для C9200-24PB, C9200-48PB
|
| Пропускная способность |
160 Гбит/с |
| Общее количество MAC-адресов |
32,000 |
| Общее количество маршрутов IPv4 (ARP плюс изученные маршруты) |
14, 000 (10 000 прямых маршрутов и 4 000 косвенных маршрутов) |
| Записи маршрутизации IPv4 |
4,000 |
| Записи маршрутизации IPv6 |
2,000 |
| Масштаб маршрутизации мультикаста |
1,000 |
| Записи по шкале QoS |
1,000 |
| Записи по шкале ACL |
1,600 |
| Пакетный буфер на SKU |
Буфер 6 МБ для 24- или 48-портовых моделей Gigabit Ethernet, буфер 12 МБ для 24- или 48-портовых многогигабитных моделей |
| Flexible NetFlow (FNF) записи |
161000 потоков на 24- и 48-портовых гигабитных моделях Ethernet. |
| DRAM |
4 Гб |
| Вспышка |
4 Гб |
| Идентификаторы VLAN |
4096 |
| Случаи PVST |
128 |
Виртуальные порты STP
(Порты * VLAN) для PVST |
13,000 |
Виртуальные порты STP
(Порт *VLAN) для MST |
13,000 |
| Общее количество виртуальных интерфейсов (SVI) |
512 |
| Рамы джамбо |
9198 байтов |
| Беспроводная полоса пропускания на переключатель |
До 48 Гбит/с на 24-портовой и 48-портовой модели Gigabit Ethernet |
| Шкала связывания IP SGT |
8K |
| Количество связей IPv4 |
8K |
| Количество полисов СГТ/ДГТ |
2K |
| Количество сессий SXP |
200 |
| Спецификации пропускной способности |
| Мощность переключения |
176 Гбит/с |
| Мощность переключателя с накладкой |
336 Гбит/с |
| Ставка пересылки |
130.95 Мпп |
| Курс пересылки с накоплением |
250 Мпп |
| Размеры шасси |
1.73 х 17.5 х 13.8 дюймов |
| Вес |
110,02 фунта |
| Среднее время между сбоями (часами) |
|
