1. Резюме
В800G QSFP-DD DR8оптический приемопередатчик является ключевым компонентом для современных гипермасштабных центров обработки данных, обеспечивающих совокупную скорость передачи данных 800 Гбит / с для удовлетворения потребностей в пропускной способности ИИ и облачных вычислений.длина волны 1310 нм, этот модуль использует8x100G PAM4модуляция для передачи данных по одномодовому волокну (SMF) на расстояния до500 метров.Разработанный для среды с высокой плотностью, он преодолевает разрыв между многомодными решениями для короткого радиуса действия и одномодными оптическими решениями для дальнего радиуса действия.предлагает оптимальный по стоимости маршрут для межконтактных связей от позвоночника до листья.

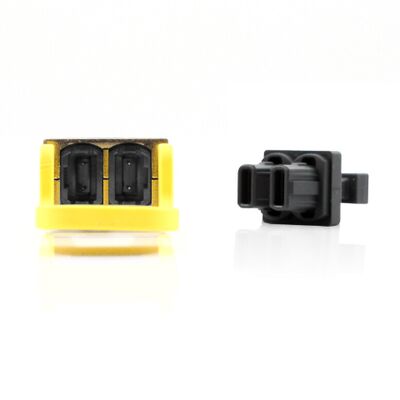

На рисунке 1 показана передняя панель 800G QSFP-DD DR8 MPO.
2Техническое определение 800G DR8
В800G QSFP-DD DR8(Double Density) - это параллельный оптоволоконный модуль, предназначенный для высокопроизводительных Ethernet-ссылок.
-
МодуляцияОн использует рычагиPAM4 (модуляция амплитуды импульса 4-го уровня)106,25 Гбит/с на полосу для достижения пропускной способности 800 Гбит/с.
-
Оптический двигатель: Модуль оснащен лазерным массивом 1310nm, часто использующимEML (электроабсорбционный модулированный лазер)илиСиликоновая фотоникаИ фотодиодный массив PIN.
-
Форма фактора: Интерфейс QSFP-DD использует 8-полосный электрический интерфейс, сохраняя обратную совместимость с устаревшими системами QSFP при удвоении плотности порта.
-
Коннектор: Обычно в нем работаетПодключатель MPO-12 или MPO-16 APC, обеспечивая низкое обратное отражение для высокоэффективной передачи сигнала по параллельному одномодовому волокну.
Быстрые спецификации.
| Параметр |
Спецификация |
| Форма фактора |
QSFP-DD |
| Коэффициент данных |
800 Гбит/с |
| Тип |
DR8 |
| Коннектор |
MPO-12/APC |
| Длина волны |
1310nm (CWDM4) |
| Передача |
500 м SMF |
| Температура |
0~70°C (коммерческий) |
| Соответствие |
MSA, IEEE 802.3ck |
3Почему вы выбрали 800G DR8 вместо SR8?
Современные менеджеры центров обработки данных сталкиваются с "расстоянием по сравнению с стоимостью".800G DR8обеспечивает необходимый охват больших объектов.
Основные стратегические преимущества:
-
Расширенный охват (500 м): Специально разработан для одномодового волокна G.652, обеспечивающего перекрестную и перекрестную связь, которой не может достичь SR8.
-
Энергоэффективность и тепловая эффективность: построен наАрхитектура DSP 7 нм, модуль оптимизирует потребление энергии (обычно <16 Вт), что имеет решающее значение для поддержания стабильной эффективности использования энергии в кластерах ИИ.
-
Возможность прорыва в будущем: DR8 уникально подходит для выполнения выполненных операций, позволяя одному порту 800G подключаться к двум модулям 400G DR4 или восьми модулям 100G DR1.
-
Стабильность в одном режиме: В отличие от многомодных модулей на базе VCSEL, одномодная оптика 1310 нм обеспечивает превосходную стабильность сигнала и меньшую дисперсию на расстоянии.
4Как: применение и экспертное внедрение
В промышленном сценарии создания сетей ИИ800G QSFP-DD DR8разворачивается в спинном слое ткани.
-
УстановкаПри подключении коммутаторов 800G инженеры должны использоватьКабели APC (угловой физический контакт) MPOчтобы избежать деградации сигнала, вызванной высокоотражающими сигналами PAM4.
-
Совместимость: Наши модули строго проверяются на платформах Arista, Cisco и NVIDIA/Mellanox, чтобы обеспечить 100%Соответствие EEPROM/I2Cи беспроблемной интеграции сCMIS 5.0инструменты мониторинга.
-
Сценарии прорыва: Используя однорежимный кабель MPO-to-LC, 800G DR8 служит "узлом" высокой плотности, упрощая управление кабелями в комнате встречи.
5. FAQ (часто задаваемые вопросы)
Вопрос 1: Каково максимальное расстояние передачи 800G DR8?A: 800G DR8 поддерживает максимальную длину соединения500 метров.на стандартном одномодовом волокне G.652 (SMF), что делает его идеальным для соединений с центрами обработки данных в масштабах кампусов.
Вопрос 2: Совместим ли 800G DR8 с MPO-12 или MPO-16?О: Это зависит от конкретной версии оборудования.MPO-12/APCинтерфейс для 8-канальной передачи, но некоторые версии с высокой плотностью могут требовать MPO-16.
Вопрос 3: Могу ли я подключить 800G DR8 к 800G SR8?Ответ: Нет. Эти модули несовместимы, потому что они используют разные длины волн (1310 нм против 850 нм) и разные типы волокон (одномодные против многомодных).
Вопрос 4: Поддерживает ли этот модуль цифровое диагностическое наблюдение (DDM)?О: Да, он полностью поддерживаетDDM/DOMчерез интерфейс CMIS, позволяющий в режиме реального времени отслеживать температуру, напряжение и оптическую мощность Tx/Rx.
Q5: Каковы преимущества Силиконовой фотоники в 800G DR8?О: Версии Silicon Photonics часто обеспечивают более низкую стоимость за бит и улучшенную тепловую надежность по сравнению с традиционными лазерами EML, особенно в среде с высокой плотностью 800G.
Вопрос 6: Какая гарантия предоставляется для 800G DR8?О: Мы предоставляем3-летняя ограниченная гарантияи технической поддержки на протяжении всей жизни, включая проверку совместимости и обновления прошивки для различных поставщиков коммутаторов.
6Заключение.
В800G QSFP-DD DR8является окончательным решением для высокополосного одномодного подключения в эпоху ИИ. Объединив стабильность 1310 нм с плотностью форм-фактора QSFP-DD,Это гарантирует, что ваша сеть готова к следующему десятилетию роста данных..
