Обзор продукции

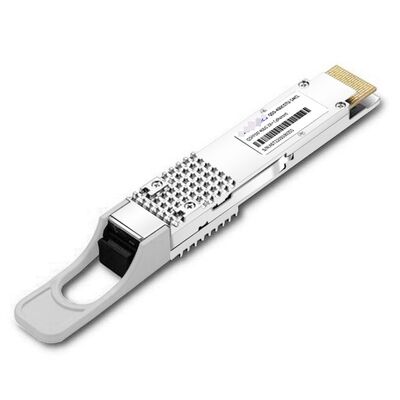

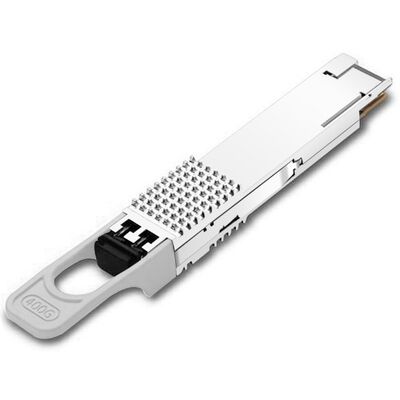

TS-QD-CO4H-ZRPC представляет собой премиальный высокопроизводительный модуль открытого оптического передатчика 400G QSFP-DD Open ZR+ Coherent, разработанный специально для современных межсетевых соединений (DCI), мегаполисов,и региональные приложения для оптического транспорта на большие расстоянияПолностью совместимый с стандартами Open ZR+ MSA и OIF 400ZR, этот модуль позволяет операторам сетей эффективно масштабировать пропускную способность при снижении общей сложности развертывания.
Этот когерентный приемопередатчик включает в себя передовые 7 нм DSP ASIC, ультра узколинейные настраиваемые лазеры С-диапазона (от 1528,77 нм до 1567,13 нм) и высокочувствительные когерентные приемники.Поддерживая гибкую, многоскоростные передачи (100G/200G/300G/400G) в сочетании с передовыми форматами модуляции PM-QPSK и PM-16QAM,TS-QD-CO4H-ZRPC обеспечивает оптимальный баланс между максимальной пропускной способностью волокна и расширенным расстоянием передачи через одномодовые волокна (SMF).

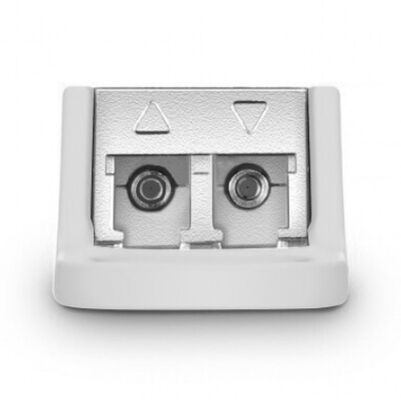

На рисунке 1 показана передняя панель 400G QSFP-DD OPEN ZR +.
Ключевые особенности и преимущества
-
Многоскоростная согласованная передача: поддерживает регулируемые режимы работы на 100G, 200G, 300G и 400G для соответствия различным топологиям сети.
-
Открытая архитектура: построена на основе Open ZR + для обеспечения надежной многопровайдерской совместимости и разъединения сетевого оборудования.
-
Эффективность IP-over-DWDM: подключается непосредственно к высокоплотным маршрутизационным и коммутационным платформам, исключая необходимость в громоздких, самостоятельных внешних полках транспондеров.
-
Расширенный охват: достигает до 450 км при полной емкости 400G или до 2000 км при 100G при сочетании с усиленными линиями.
-
Advanced FEC (Forward Error Correction): Открытый FEC (O-FEC) для повышения кодирования и исключительной терпимости к оптическим нарушениям.
Подробные технические характеристики
| Категория |
Параметр |
Профиль спецификации |
| Общие свойства |
Модель / номер детали |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OPEN ZR+ |
|
Форма фактора |
QSFP-DD (Оборудование Rev6.3, CMIS-Rev5.2) |
| Оптические характеристики |
Диапазон длины волны |
Полный C-диапазон настраиваемый (1528.77nm ~ 1567.13nm) со стабильностью ± 1,5 ГГц |
|
Форматы модуляции |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Бюджеты оптической связи |
TX Power: -0,5 dBm (по умолчанию); RX Input Range: от 0 до -18 dBm |
| Доступность и толерантность |
Расстояние передачи |
Усиленный: 400G ≤ 450 км / 100G ≤ 2000 км. Неусиленный: ≤ 40 км (400G) |
|
CD Толерантность |
±40,000 пс/нм (PM-QPSK); ±10,000 пс/нм (PM-16QAM) |
| Электрические и интерфейсные |
Потребление энергии |
Типичный: 18 Вт-22 Вт. Максимальный: 24 Вт (под полной нагрузкой) |
|
Коннекторы / интерфейс |
Оптический соединитель LC/UPC; электрический соединитель CEI-56G-VSR с 76 булавками |
Сравнение архитектуры: Open ZR+ против стандартного OIF 400ZR
Понимание дизайнерских вариантов между протоколами Open ZR+ и стандартными протоколами 400ZR имеет решающее значение для разработки эффективной основы.В таблице ниже приведено, почему TS-QD-CO4H-ZRPC предлагает повышенную универсальность для региональных сетей передачи данных:
| Критерии сети |
400G Open ZR+ (TS-QD-CO4H-ZRPC) |
Стандарт OIF 400ZR |
| Целевое применение |
Метро, региональные и многоразовые DWDM-ссылки |
Краткопроходные узловые линии DCI между точками |
| Максимальная охватность 400G |
До 450 км - 1000 км (через усиленные линии) |
Ограничение до 120 км максимум |
| Операция с несколькими ставками |
Да (динамически масштабируется на 100G/200G/300G/400G) |
Только в фиксированном режиме 400G |
| Мультиплексирование хостов |
Поддерживает контейнеры Ethernet и OTN (OTU4/OTU CN) |
Строго ограничено Ethernet (400GbE) |
| Исправление ошибок вперед |
O-FEC (высокий прирост, 11,6 дБ чистый прирост кодирования) |
C-FEC (Concatenated FEC, более низкая прибыль) |
Частые вопросы
Вопрос 1: Каковы основные архитектурные преимущества развертывания Open ZR+ по сравнению с традиционными транспондерами?
A: Внедрение открытых модулей ZR +, таких как TS-QD-CO4H-ZRPC, позволяет использовать IP-over-DWDM (IPoDWDM).операторы удаляют шасси промежуточного транспондера;Это уменьшает влияние, сокращает капитальные расходы (CapEx), снижает расходы на охлаждение и упрощает управление сетевым слоем.
Вопрос 2: Может ли этот модуль беспрепятственно взаимодействовать с Cisco, Arista и другими сторонними коммутаторами?
Модуль строго соответствует стандартным измерениям MSA QSFP-DD и следует конфигурационным рамкам CMIS 5.2, чтобы обеспечить надежную межбрендовую аппаратную совместимость.Поскольку отдельные поставщики оборудования применяют различную проверку кодирования EEPROM, пожалуйста, сообщите нашей инженерной команде о вашей целевой хост-платформе (например, Cisco Catalyst / Nexus, Arista, Juniper или Huawei) при заказе, чтобы мы могли инициировать оптимальное соответствие прошивки.
Вопрос 3: Какую техническую поддержку по внедрению и послепродажному обслуживанию вы предлагаете для согласованного ввода в эксплуатацию связи?
Ответ: Когерентное развертывание требует точных параметров, касающихся конфигурации линии, управления OSNR и баланса оптической мощности.Мы предоставляем прямой доступ к старшим инженерам по оптической сети, которые помогают с расчетами бюджета по инженерным связям., консультации по удаленному вводу в эксплуатацию, этапы предварительного тестирования и диагностика неполадок в режиме реального времени, чтобы гарантировать чистые маржи BER.
Q4: Каковы ваши гарантийные правила и процедуры замены оборудования для международных деловых клиентов?
Ответ: Все наши оптические передатчики промышленного класса имеют полную 1-летнюю гарантию на аномалии конструкции или сборки.Наша быстрая международная инфраструктура разрешения на возврат товаров (RMA) вступает в действиеПосле краткого инжинирингового диагностического обзора, ускоренный комплект оборудования для замены обычно обрабатывается и отправляется в течение 3-5 рабочих дней с нашего испытательного депо.
