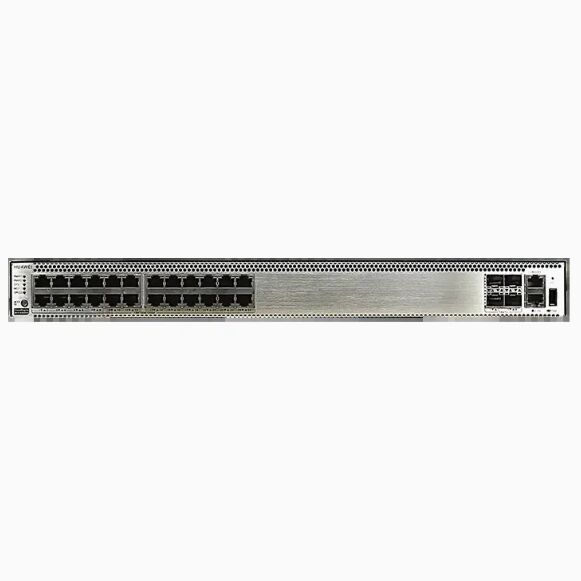

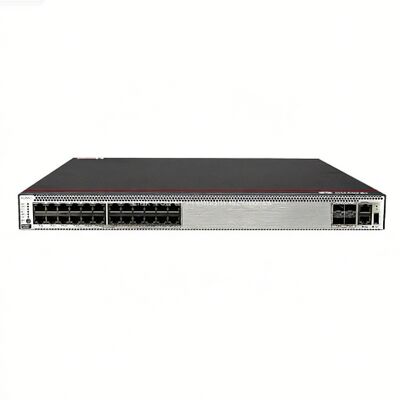

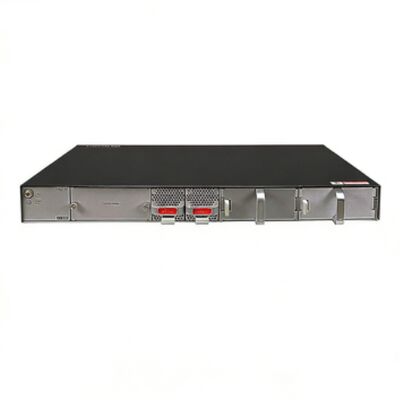

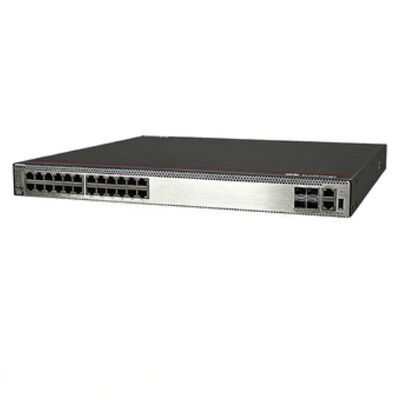

S5731-H24P4XC, коммутатор Huawei S5731, 24xGE PoE+/4x10GE SFP+

P4XCСпецификацияФиксированный порт

24 порта 10/100/1000Base-T (PoE+), 4 порта 10GE SFP+

Размеры (В x Ш x Г)

43,6 мм x 442 мм x 420 мм

Высота шасси

1 U

Вес шасси (включая упаковку)

8,6 кг

Слот расширения

Один слот расширения, поддержка карт 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 или 8 x 10GE SFP+

Тип блока питания

1000 Вт PoE AC (сменный)

Номинальный диапазон напряжения

Вход переменного тока (1000 Вт AC PoE): 100 В AC - 240 В AC, 50/60 Гц

Максимальный диапазон напряжения

• Вход переменного тока (1000 Вт AC PoE): 90 В AC - 290 В AC, 45 Гц - 65 Гц

• Высоковольтный вход постоянного тока (1000 Вт AC PoE): 190 В DC - 290 В DC (соответствует сертификации высоковольтного постоянного тока 240 В)

Максимальная потребляемая мощность

• 121 Вт (без PD) • 977 Вт (с PD, потребляемая мощность PD 720 Вт)

Шум

• При нормальной температуре (звуковая мощность): 62,3 дБ (A)

• При высокой температуре (звуковая мощность): 71,8 дБ (A)

• При нормальной температуре (звуковое давление): 52,8 дБ (A)

Рабочая температура

• Высота 0–1800 м: -5 °C до 45 °C

• Высота 1800–5000 м: Рабочая температура снижается на 1 °C каждые 220 м увеличения высоты.

Температура храненияСоответствие стандартам IEEE 802.1dОтносительная влажностьСоответствие стандартам IEEE 802.1d288 тыс. записей MAC-адресов

Симметричный режим: ± 6 кВСпецификация защиты от перенапряжения (порт питания)288 тыс. записей MAC-адресов• Симметричный режим: ± 6 кВ

Теплоотвод

Воздушное охлаждение, интеллектуальная регулировка скорости и сменные вентиляторыСоответствие стандартам IEEE 802.1dТаблица MAC-адресовСоответствие стандартам IEEE 802.1d288 тыс. записей MAC-адресов

Обучение и старение MAC-адресов

Статические, динамические и черные записи MAC-адресов

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портовVLAN Беспроводные службы

Гостевой VLAN и голосовой VLANЗащита от петель EthernetТопология кольца RRPP и многоэкземплярность RRPP

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портовСопоставление VLANБеспроводные службы

Управление доступом к точкам доступа (AP), управление доменами AP и управление шаблонами конфигурации APЗащита от петель EthernetТопология кольца RRPP и многоэкземплярность RRPP

CAPWAP, определение местоположения тега/терминала и анализ спектраЗащита от петель EthernetТопология кольца RRPP и многоэкземплярность RRPP

Топология дерева Smart Link и многоэкземплярность Smart Link, обеспечивающие защиту на миллисекундном уровне

коммутация

SEP

ERPS (G.8032)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита корневого узла и защита от петель

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

До 512 тыс. записей FIBv4

До 64 тыс. записей FIBv6

Взаимодействие

Spanning Tree на основе VLAN (VBST), работающий с PVST, PVST+ и RPVST

Протокол согласования типа канала (LNP), аналогичный DTP

Протокол централизованного управления VLAN (VCMP), аналогичный VTP

Функции IPv6

До 64 тыс. записей ND

PMTU

IPv6 Ping, IPv6 Tracert и IPv6 Telnet

ACL на основе исходных IPv6-адресов, целевых IPv6-адресов, портов уровня 4 или типов протоколов

Прослушивание Multicast Listener Discovery (MLDv1/v2)

IPv6-адреса, настроенные для под-интерфейсов, VRRP6, DHCPv6 и L3VPN

Многоадресная рассылка

Прослушивание IGMP v1/v2/v3 и быстрое отключение IGMP

Пересылка многоадресной рассылки в VLAN и репликация многоадресной рассылки между VLAN

Балансировка нагрузки многоадресной рассылки между портами-членами транка

Управляемая многоадресная рассылка

Статистика трафика многоадресной рассылки по портам

IGMP v1/v2/v3, PIM-SM, PIM-DM и PIM-SSM

MSDP

MVPN

QoS/ACL

Ограничение скорости в направлении входящего и исходящего трафика порта

Перенаправление пакетов

Политика трафика на основе портов и CAR с двумя скоростями и тремя цветами

Восемь очередей на порт

Алгоритмы планирования очередей DRR, SP и DRR+SP

WRED

Перемаркировка полей 802.1p и DSCP пакетов

Фильтрация пакетов на уровнях 2-4, фильтрация недопустимых кадров на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, номера порта TCP/UDP, типа протокола и идентификатора VLAN

Ограничение скорости и формирование трафика на портах на основе очередей

Безопасность

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, номера порта и идентификатора VLAN

Изоляция портов, безопасность портов и прилипание MAC-адресов

Принудительная пересылка MAC-адресов (MFF)

Черные записи MAC-адресов

Ограничение количества изученных MAC-адресов

Аутентификация IEEE 802.1x и ограничение количества пользователей на порту

Аутентификация AAA, аутентификация RADIUS и аутентификация HWTACACS

NAC

SSH V2.0

HTTPS

Защита ЦП

Черный список и белый список

Отслеживание источника атаки и наказание за IPv6-пакеты, такие как ND, DHCPv6 и MLD

Безопасная загрузка

IPSec

MACSec-256

ECA

Обман

Надежность

LACP

E-trunk

Ethernet OAM (IEEE 802.3ah и IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD для BGP, BFD для IS-IS, BFD для OSPF, BFD для статического маршрута

VXLAN*

Шлюзы VXLAN L2 и L3

Централизованный и распределенный шлюз

BGP-EVPN

Настраивается через протокол NETCONF

Super Virtual Fabric (SVF)

Работает как родительское устройство SVF для вертикальной виртуализации коммутаторов нижнего уровня и точек доступа как одного устройства для управления.

Поддерживается двухуровневая клиентская архитектура.

Прослушивание IGMP может быть включено на коммутаторах доступа (AS), и максимальное количество пользователей доступа на порту может быть настроено.

AS могут быть настроены независимо. Службы, не поддерживаемые шаблонами, могут быть настроены на родительском устройстве.

Устройства сторонних производителей разрешены между родительским устройством SVF и клиентами.

Работает как клиент SVF с функцией plug-and-play без конфигурации

iPCA

Прямое окрашивание служебных пакетов для сбора статистики в реальном времени по количеству потерянных пакетов и коэффициенту потери пакетов

Сбор статистики по количеству потерянных пакетов и коэффициенту потери пакетов на сетевом и уровне устройства

TWAMP

Двустороннее измерение производительности IP-канала

Измерение двусторонней задержки пакетов, односторонней частоты потери пакетов и одностороннего дрожания пакетов

Управление и

обслуживание

iStack, до 9 коммутаторов-членов в стеке

SNMP v1/v2c/v3

RMON

Smart Application Control (SAC)

Веб-интерфейс NMS

Системные журналы и сигналы тревоги различных уровней

GVRP

MUX VLAN

NetStream

Интеллектуальное управление эксплуатацией

*Коммутаторы серии CloudEngine S5731-H требуют лицензии VXLAN или расширенного пакета программного обеспечения N1 для поддержки функции VXLAN.
